Змеевик испарителя в сборе

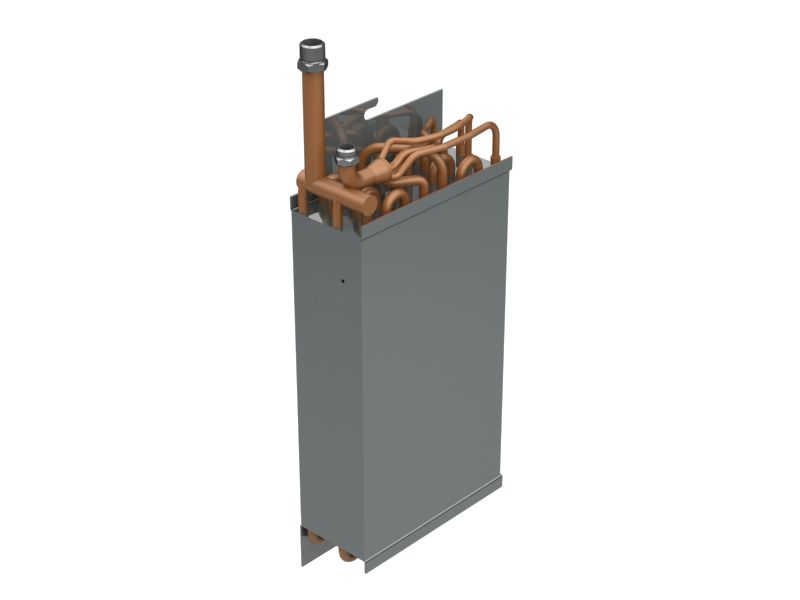

9X-9653: Змеевик испарителя в сборе

Змеевик испарителя Cat® в сборе


Заинтересовал товар?

Имя

Почта

Комментарий

Схема

Не найдено

Описание для номера по каталогу 9X-9653

Описание
Змеевики испарителя Cat в сборе отличаются большой площадью поверхности, обеспечивая теплообмен жидкостей и газов хладагента внутри системы ОВКВ. Компоненты Cat гарантируют работу оборудования на оптимальном уровне.

Характеристики
• Совместимость хладагента: R134a или R1234YF.
• Резьба фитинга 1: наружная резьба STOR.
• Шаг резьбы фитинга 1: 3/4-16.
• Резьба фитинга 2: прямая наружная резьба STOR.
• Шаг резьбы фитинга 2: 7/8-14.
• Размеры: 574 X 205,7 X 91,4 мм (22,6 X 8,1 X 3,6 дюйма).
• Инструкции по монтажу включены: нет.
• Материал: алюминиевое оребрение, медные трубки, оцинкованная листовая сталь.
• Качество изделия: стандарт OEM.
• Содержимое упаковки: 1 змеевик испарителя.
• Состояние изделия: новое.
• Изготовлено с тяжелыми крепежными кронштейнами для уменьшения смещения и вибрации.
• Монтажные отверстия с прорезями для упрощения монтажа.

Область применения
Предназначено для использования в системах высокого давления ОВКВ оборудования для тяжелых условий эксплуатации. Для получения дополнительной информации обратитесь к руководству пользователя или к местному дилеру Cat.

WarningOutline Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 9X-9653

  • Габаритная ширина (мм): 205,7

  • Габаритная длина (дюймы): 22,6

  • Общая высота (дюймы): 3,6

  • Габаритная длина (мм): 574

  • Общая высота (мм): 91,4

  • Габаритная ширина (дюймы): 8,1

  • Material: Alloy Aluminum

Совместимые модели для номера по каталогу 9X-9653

MOTOR GRADER

140 120 GC
