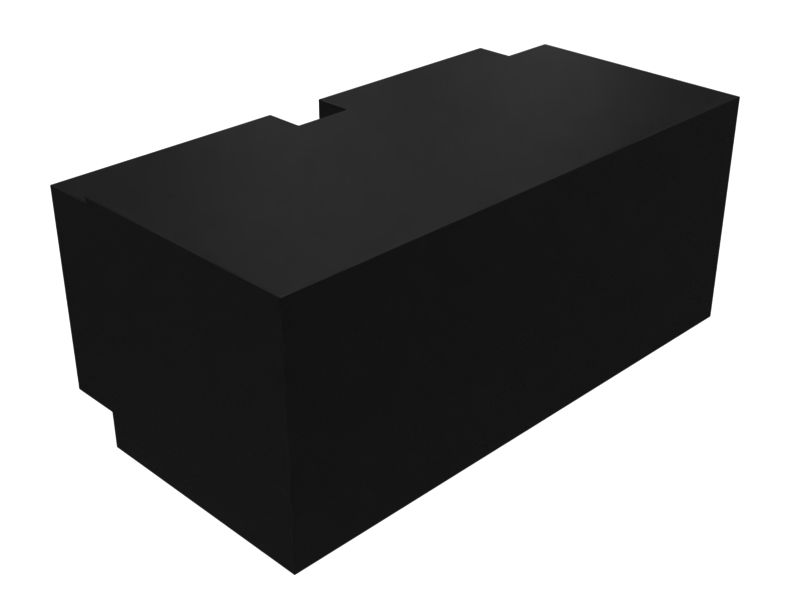

9X-7147: Штепсельный разъем в сборе
Штепсельный разъем Cat® в сборе (40 контактов, 20-14 AWG, шпонка B)
Заинтересовал товар?
Схема
Не найдено
Описание для номера по каталогу 9X-7147
Описание.
Штепсельные разъемы Cat в сборе используют систему штепсельно-гнездовых соединений для надежного электрического подключения в различных электрических системах на оборудовании Cat для тяжелых условий эксплуатации.
Характеристики.
• Тип контакта: гнездовой.
• Размер контакта: 16.
• Количество контактов: 40.
• Серия разъема: DRC.
• Калибр провода: 20-14 AWG.
• Номинальная сила тока: 13 A.
• Материал корпуса: армированный стекловолокном полифениленсульфидный композит (PPS).
• Цвет: черный.
• Соответствует требованиям ROHS.
• Простота присоединения и отсоединения.
Применение.
Штепсельные разъемы Cat обеспечивают надежное соединение между проводами или между проводом и интерфейсом устройства. Для получения дополнительной информации см. руководство пользователя или обращайтесь к местному дилеру компании Cat.
Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.
Технические характеристики номера по каталогу 9X-7147
-
Описание материала: Сульфид полифенилена (PPS)
-
Тип разъема: Разъем DRC с 40 гнездами
-
Сортамент провода (AWG): 20-14
-
Длина (мм): 76,8
-
Ширина (мм): 44,3
-
Высота (мм): 34,3
-
Стандартный цвет: Черный
-
Длина (дюймы): 3,02
-
Ширина (дюймы): 1,74
-
Высота (дюймы): 1,35
-
Material: Polyphenylene sulfide Plastic
