Разъем в сборе (гнездо)

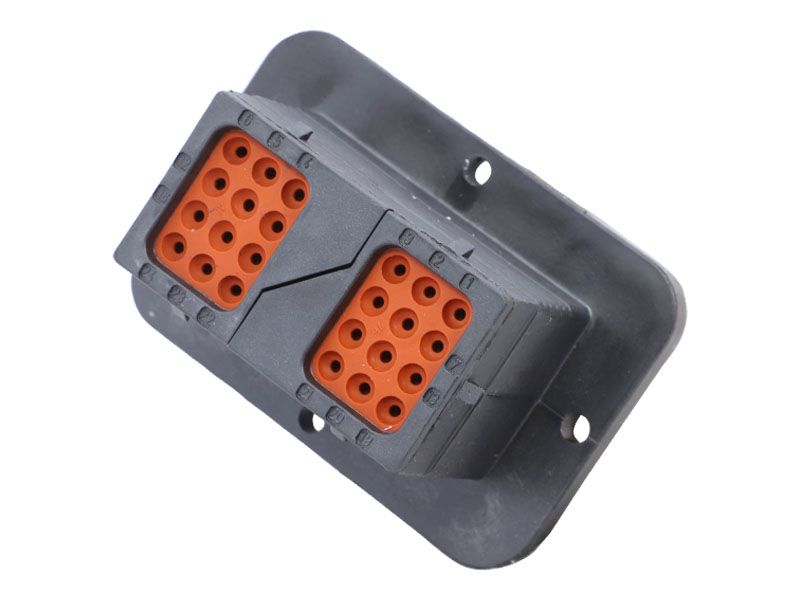

9X-7143: Разъем в сборе (гнездо)

Разъем Cat® в сборе (гнездо)


Заинтересовал товар?

Имя

Почта

Комментарий

Схема

Не найдено

Описание для номера по каталогу 9X-7143

Описание.
Гнездовые разъемы Cat в сборе используют систему штепсельно-гнездовых соединений для надежного электрического подключения в различных электрических системах в оборудовании Cat для тяжелых условий эксплуатации.

Характеристики.
• Тип контакта: штыревой.
• Количество контактов: 24.
• Размер контакта: 16.
• Серия разъема: DRC.
• Размер провода: 18-14 AWG.
• Шпонка: В.
• Тип крепления: фланцевое.
• Материал корпуса: полифениленсульфидный (PPS) пластик.
• Цвет: черный.
• Гнездо с пылезащитным колпачком.

Применение.
Гнездовые разъемы Cat обеспечивают надежное соединение между проводами или между проводом и интерфейсом устройства. Для получения дополнительных сведений см. руководство пользователя или обращайтесь к местному дилеру компании Cat.

WarningOutline Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 9X-7143

  • Тип разъема: Электрическая розетка

  • Сортамент провода (AWG): 18-14

  • Длина (мм): 77,22

  • Ширина (мм): 53,09

  • Высота (мм): 44,25

  • Стандартный цвет: Черный

  • Количество контактов разъема: 24

  • Длина (дюймы): 3,040

  • Ширина (дюймы): 2,090

  • Высота (дюймы): 1,742

Совместимые модели для номера по каталогу 9X-7143

COMPACT WHEEL LOADER

908

WHEEL LOADER

970F 950F II 966F 960F 938F

WHEEL DOZER

844

ASPHALT PAVER

BG-260D AP-1000D AP-1055D

COLD PLANER

PM-201

TRUCK

775D 773D 769D 793C 773E

QUARRY TRUCK

771D

VIBRATORY COMPACTOR

CS-563C CP-323C CP-533C CP-563C CS-533C CS-323C CS-431C CP-433C CS-433C CS-573C CS-583C

INTEGRATED TOOLCARRIER

IT38F

FORWARDER

574

MINING EXCAVATOR

5230B

ASPHALT SCREED

AS3251C AS2252C AS2302C
