Соединительное гнездо

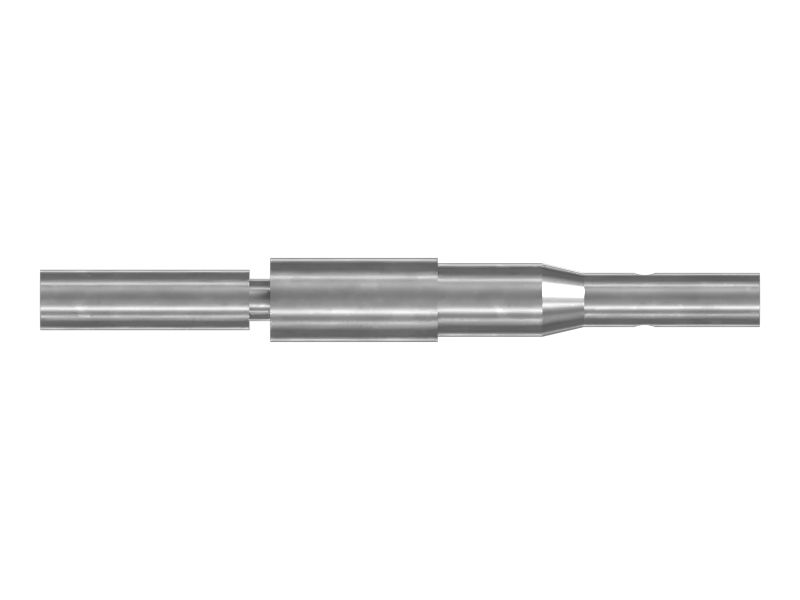

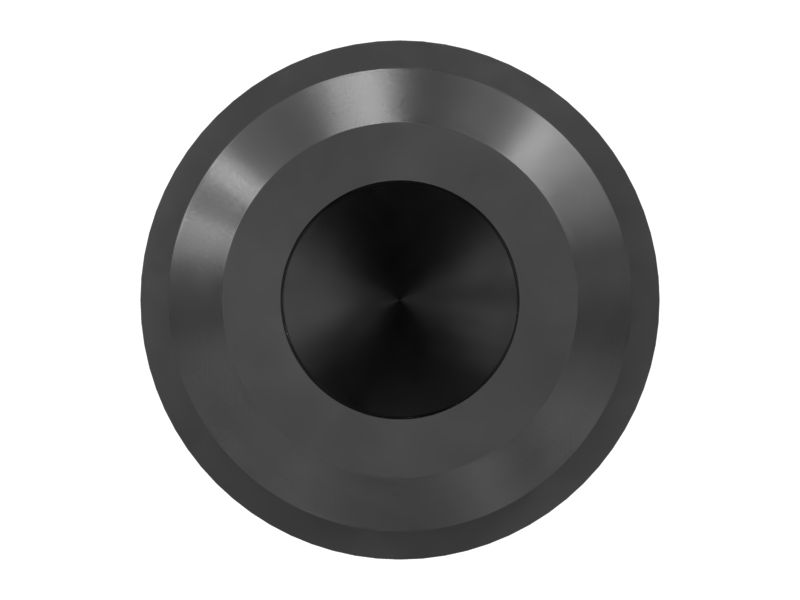

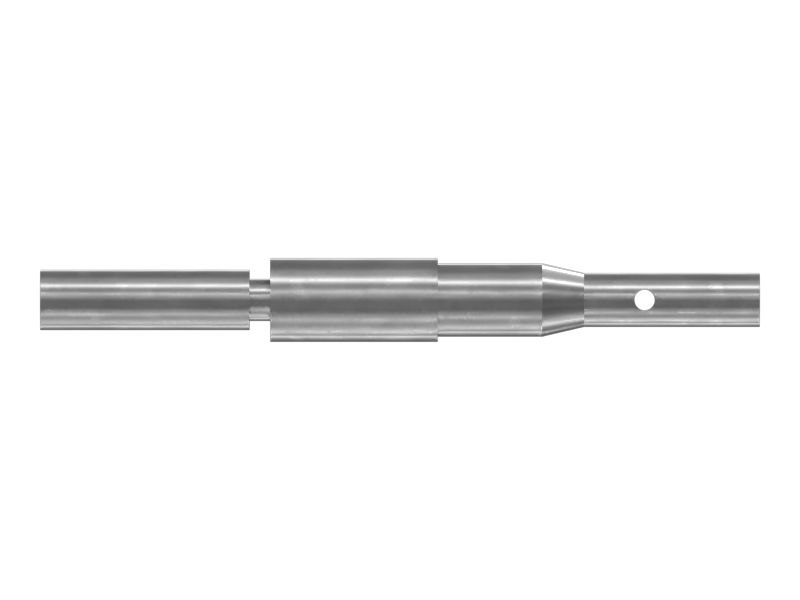

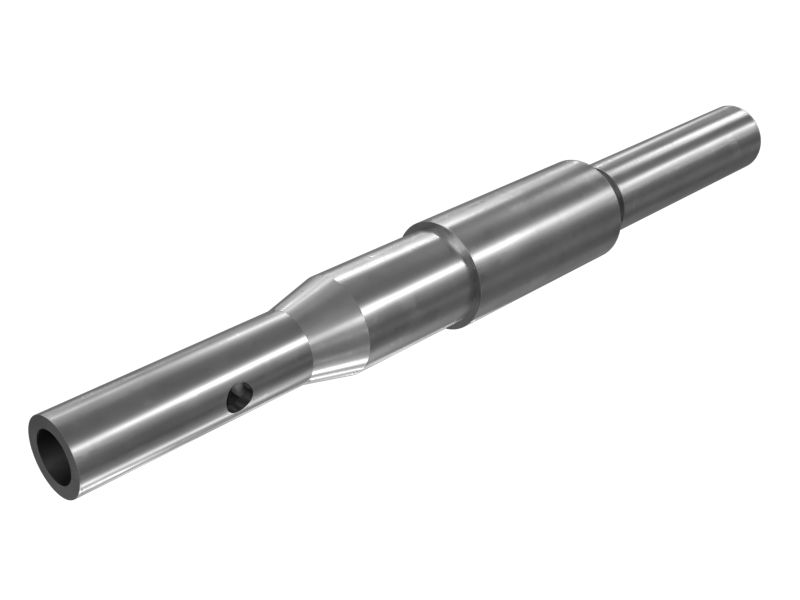

9X-6857: Соединительное гнездо

Разъем распределительного жгута питания Cat® длиной 34,4 мм для облегчения распределения электроэнер


Заинтересовал товар?

Имя

Почта

Комментарий

Схема

Не найдено

Описание для номера по каталогу 9X-6857

Описание:
Разъемы Cat connector используются в электрических соединителях. Для выполнения электрических подключений в гнездо Cat connector на ответном разъеме вставляется контактный разъем Cat.

Характеристики:
• Размер провода: 18-16 AWG
• Номинальная сила тока: 15 А
• Латунь с никелевым покрытием для превосходной проводимости
• Простота подключения и отключения

Применение:
Разъемы Cat connector обеспечивают надежное соединение провода с проводом или провода с устройством. Обратитесь за дополнительной информацией к руководству пользователя или обратитесь к местному дилеру Cat.

WarningOutline Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 9X-6857

  • Длина (мм): 34,4

  • Датчик (AWG): 18-16

  • Диаметр (мм): 4,09

  • Длина (дюймы): 1,35

  • Диаметр (дюймы): 0,161

Совместимые модели для номера по каталогу 9X-6857

TELEHANDLER

TH62 TH63 TH82 TH103 TH83

ARTICULATED TRUCK

740 725 730 735

EJECTOR TRUCK

740 730

MOTOR GRADER

140M 14M 12M 160M 2 14L 120M 16M 24M

GEN SET ENGINE

3508 3512 C280-16 3616 3608 3606

TRACK-TYPE TRACTOR

XL D5H D6H D6R D8R D11N

GENERATOR

SR4B SR4 SR4BHV

MARINE ENGINE

3508 3516 3512 C280-16 C280-12 C175-16 C280-6 C280-8

WHEEL LOADER

II 950G 938G 988F 988B 986H 992C

CHALLENGER

65C 75C 65D 70C

PIPELAYER

583R

INTEGRATED TOOLCARRIER

IT38G II

OFF HIGHWAY TRUCK

AC 798 796 785D

LANDFILL COMPACTOR

II 826H 826G

TRUCK

794 AC 795F 785D 785C 775D 773D 769D 769C 773B 777C 789C 793C

TRACK FELLER BUNCHER

521B 522B 551 552 511 532 541 2 2590 2390 522 521

MINING EXCAVATOR

5130

WHEEL TRACTOR

637G 621G II 657E 627G 623G 613C 615C

WHEEL FELLER BUNCHER

533

COLD PLANER

PM-201 PR-1000C PR-1000

WHEEL SCRAPER

657G 657E 627G

QUARRY TRUCK

771D

TRACTOR

772B 768C 776C

SOIL COMPACTOR

825H

WHEEL DOZER

824H

WHEEL TRACTOR-SCRAPER

613G

PETROLEUM ENGINE

C280-12

PETROLEUM TRANSMISSION

CX31-P600

TRACK SKIDDER

D5HTSK II

WHEEL SKIDDER

525C 535C 545C

GENERATOR SET

G3516C G3516E
