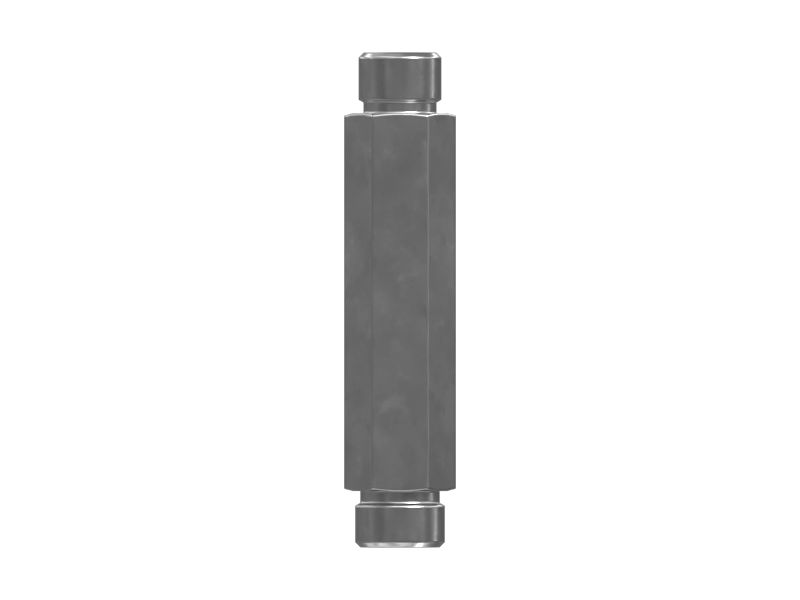

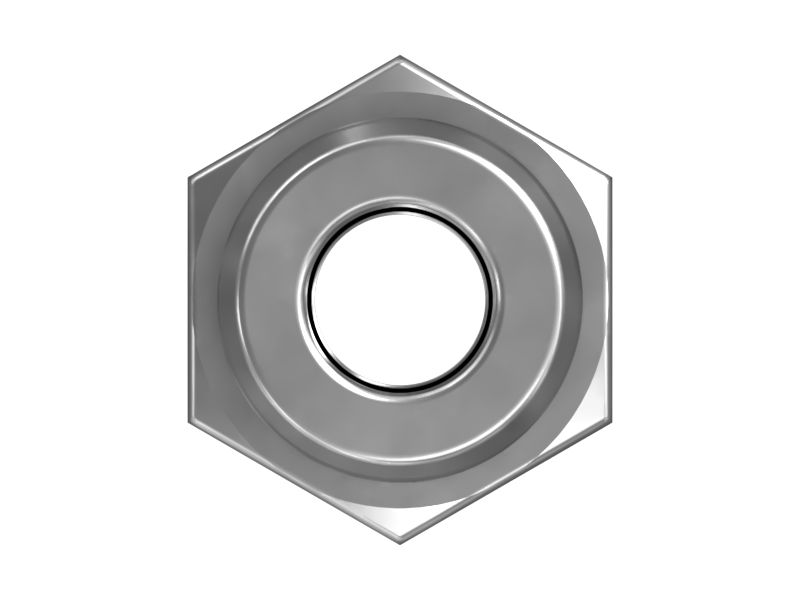

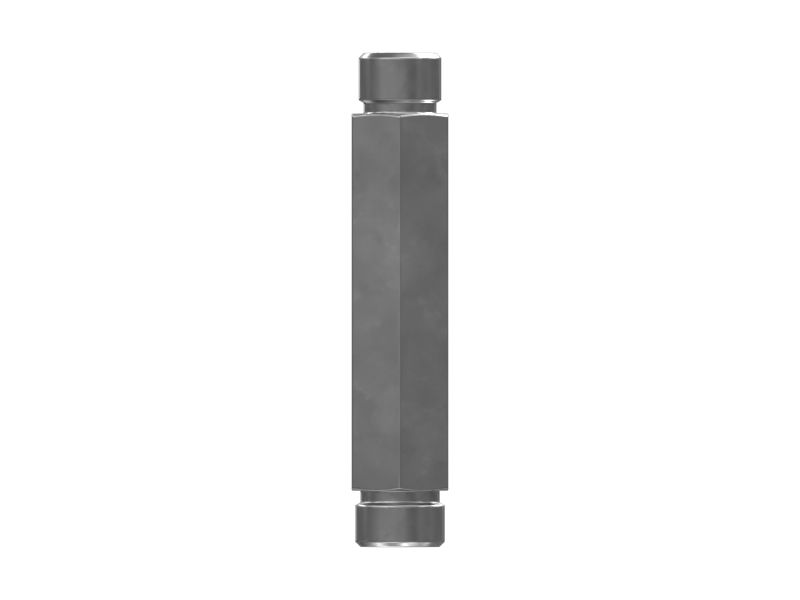

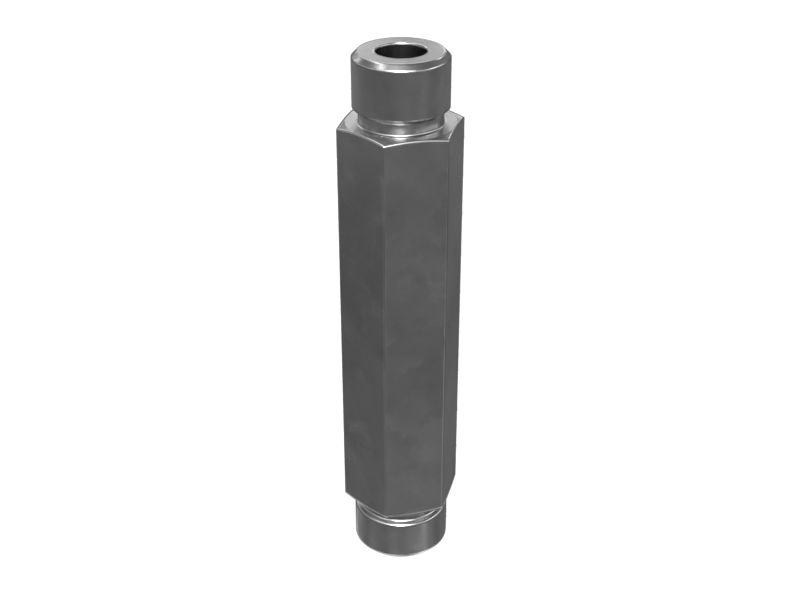

9X-2304: Прямой переходник
Прямой адаптер для транспортировки жидкости (ORFS на STOR) (специальный)
Заинтересовал товар?
Схема
Не найдено
Описание для номера по каталогу 9X-2304
Описание:
Адаптеры для жидкостных трубопроводов Cat® соответствуют самым высоким стандартам качества и надежности. Эти адаптеры изготавливаются с точными допусками, чтобы обеспечить герметичность соединений. Каждый адаптер для жидкостных трубопроводов Cat разработан в соответствии с отраслевыми стандартами по рабочему давлению, моменту затяжки при сборке и защите от коррозии, чтобы обеспечить длительный срок службы и надлежащую функциональность машины.
Характеристики:
• Компонент для переноса жидкости
• Спроектированы таким образом, чтобы соответствовать или превосходить эксплуатационные характеристики стандартных деталей и обеспечивать герметичные соединения.
• Изображение приведено только для справки. Конструкция адаптера может незначительно отличаться от изображения, но деталь спроектирована таким образом, чтобы быть взаимозаменяемой с оригинальной деталью.
Применение:
Адаптеры предназначены для подключения шлангов и трубок для транспортировки жидкости к другим компонентам системы. Для получения дополнительной информации обратитесь к руководству пользователя или к местному дилеру Cat.
Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.
Технические характеристики номера по каталогу 9X-2304
-
Тип: Прямые
-
Coolant and Urea Compatible Seal: 180-8424 (13/16-16), 6V-6609 (3/4-16)
-
Тип разъема: -8 ORFS / -8 STOR
-
Oil and Fuel Compatible Seal: 228-7090 (13/16-16), 238-5080 (3/4-16)
-
Описание материала: Сталь с покрытием
-
Transmission and Hydraulic Oil Compatibile Seal: 3K-0360 (3/4-16), 6V-8398 (13/16-16)
-
Длина (мм): 114
-
Резьба: 13/16-16; 3/4-16
-
Размер шестиугольника (мм): 22
-
Длина (дюймы): 4,49
-
Размер шестиугольника (дюймы): 0,88
-
Material: Carbon Steel
