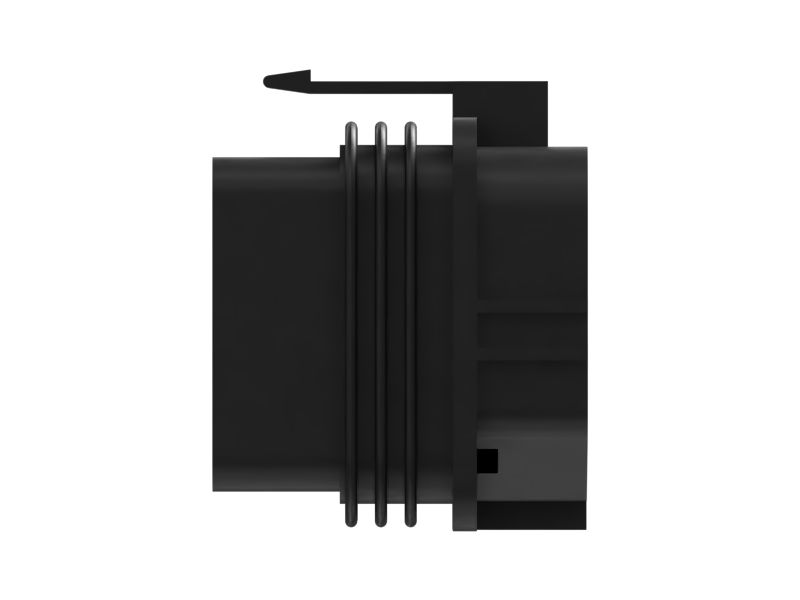

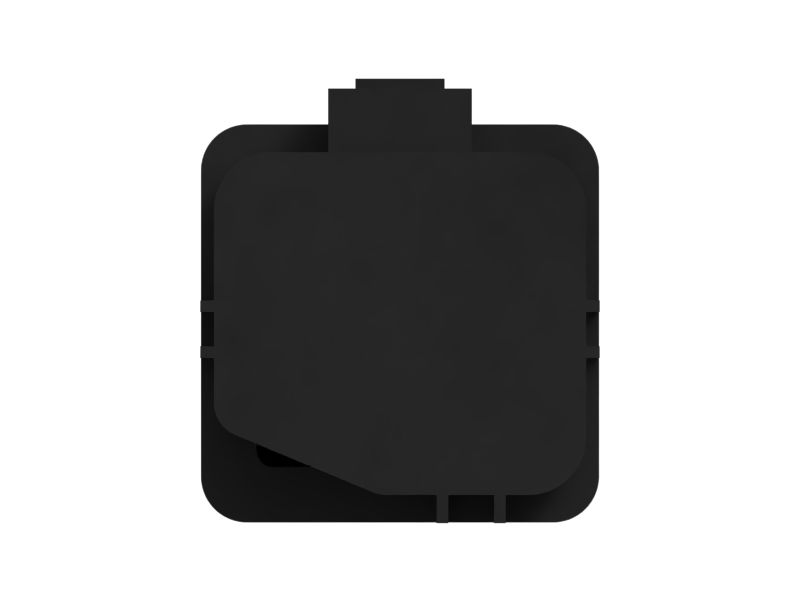

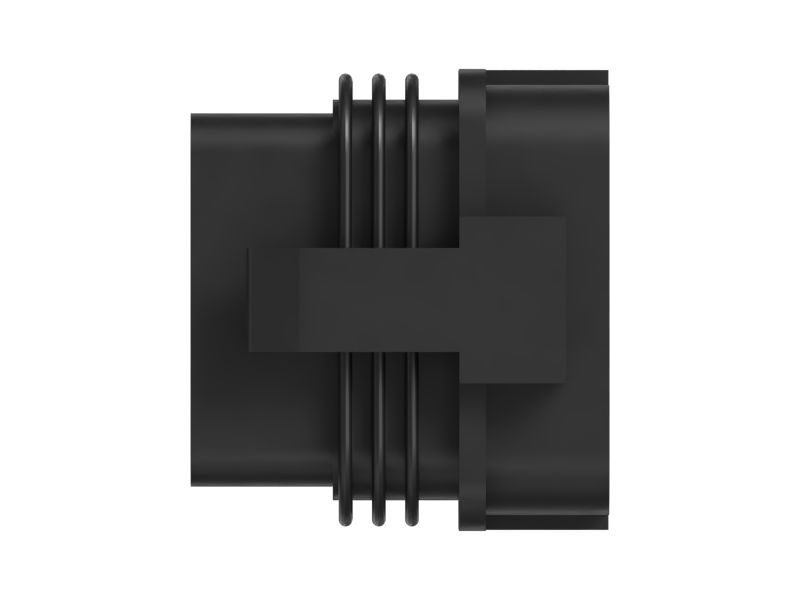

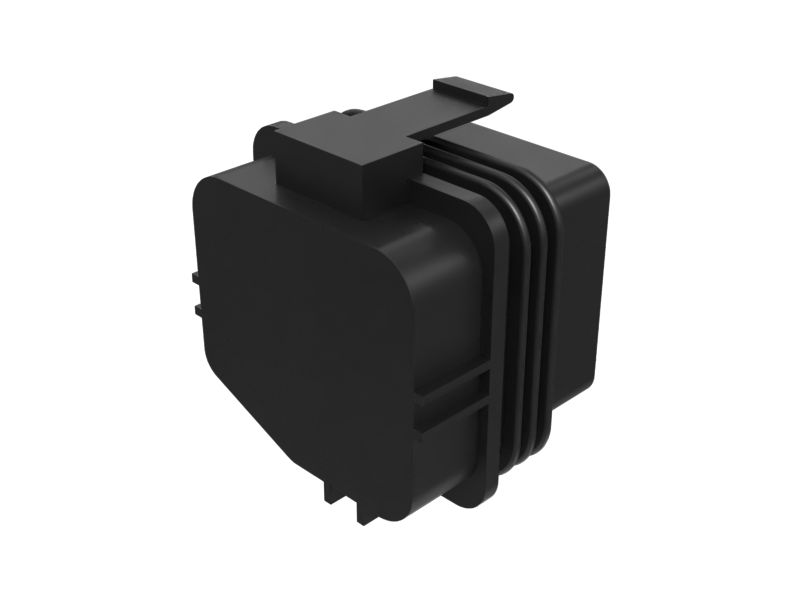

9X-1054: 4-контактный разъем

4-контактный соединительный штепсель Cat® шириной 34,8 мм для жгута проводов вентилятора с регулируе

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 9X-1054

Описание:
Разъемы Cat connector в сборе обеспечивают систему штифтового и гнездового подключения для надежного электрического подключения во всем диапазоне электрических применений, характерных для оборудования Cat для тяжелых условий эксплуатации. Качество, которого вы ожидаете от своей машины.

Характеристики:
• Тип контакта: ножевой.
• Количество контактов: 4.
• Серия соединителя: MP630.
• Цвет: Черный
• Калибр провода: 12–16 AWG.
• Материал кожуха: нейлон.
• Коррозионная стойкость
• Простота подключения и отключения
• Соответствует требованиям RoHS

Применение:
В соединительных штекерах Cat connector используется надежное соединение провода с проводом или провода с устройством. Обратитесь за дополнительной информацией к руководству пользователя или обратитесь к местному дилеру Cat.

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 9X-1054

Габаритная ширина (мм): 34,8
Габаритная длина (дюймы): 1,63
Сортамент провода (AWG): 12–16
Тип разъема: 4 отвала
Общая высота (дюймы): 1,24
Габаритная длина (мм): 41,3
Общая высота (мм): 31,5
Габаритная ширина (дюймы): 1,37
Material: Nylon, 6, 6/12, 6/6 Plastic

Совместимые модели для номера по каталогу 9X-1054

ASPHALT PAVER

BG-225C BG-2455C BG-245C AP-1055B AP-1000B AP-1050B BG-260C AP400 AP455 AP555 BG-240C AP-900B AP-650B BG-230 AP-800C AP-800D BG-230D

ARTICULATED TRUCK

740 725 730 735 D350E II D400E

EJECTOR TRUCK

740 730 D400E II

MOTOR GRADER

140M 12M 160M 2 120 14L 120M

COMPACT WHEEL LOADER

908 914G 907H 906H 908H

WHEEL LOADER

980 XE 972M 982 928G 928HZ 924G 930H 924GZ 924HZ 992G 980H II 962G 950G 938G 962H 950H 966F 966H 972H 992K 972G 980G 966G 986H 986K

TRACK-TYPE TRACTOR

D9R XL D7R II D4H D8T D11T D4G D6G2 D7G2 D6R D6N D5N D8R D6M

COMPACT TRACK LOADER

259D 289C 279C 299C

MINI HYD EXCAVATOR

305 CR 301.5 308E2 302.5 305.5E2 301.8 301.6 304 303

INTEGRATED TOOLCARRIER

IT28G IT14G IT62H IT62G

LOAD HAUL DUMP

R1300G

PIPELAYER

572R II 587T 587R 561N

GEN SET ENGINE

C280-16

BACKHOE LOADER

416D 436C 416C 426C 420D 438C 428C 430D

EXCAVATOR

340 L 330 350 374 349F

SOIL COMPACTOR

825K 815F 825H CS64B

OFF HIGHWAY TRUCK

AC 798 796 777G

WHEEL DOZER

814F 824K 854K

LANDFILL COMPACTOR

816F 826G

TRUCK

793F OEM 794 AC 789D 775D 770G 777G 772G 773D 769D 775G 773G LRC 785 773E 775E

TRACK FELLER BUNCHER

522B TK752 1390 1090 1190 552 1190T 541 2 2390

MINING EXCAVATOR

5130 5230B

TRACK LOADER

953C 973C 963C

MULTI TERRAIN LOADER

277C 257B 247B 297C 287C

WHEEL TRACTOR

637E 631E 633E II

SKID STEER LOADER

242B 232B 252B 226B 216B 236B 236 246 216 228 226 248 272C 256C 262C 246C

WHEEL FELLER BUNCHER

533

WHEEL SKIDDER

525B 525D 535D 545D

COLD PLANER

PM820 PM825 PM822 PM620 PM622 PM312 PM310

WHEEL SCRAPER

657E 637G 627G

QUARRY TRUCK

771D

TELEHANDLER

TH350B TH360B TH340B

VIBRATORY COMPACTOR

CP-323C CP-533C CS-533C CS-323C CS-74B CS-64B CS-54B CS-76B CS-66B CS-56B CS-78B CS-68B CP-54B CP-74B CS-563E CP-533E CS-533E CS-663E CS-583E CS-573E CS-683E CP-563E CP-663E CP-573E CP-34 CS-531C CS-34 CS54B
