Розетка в сборе

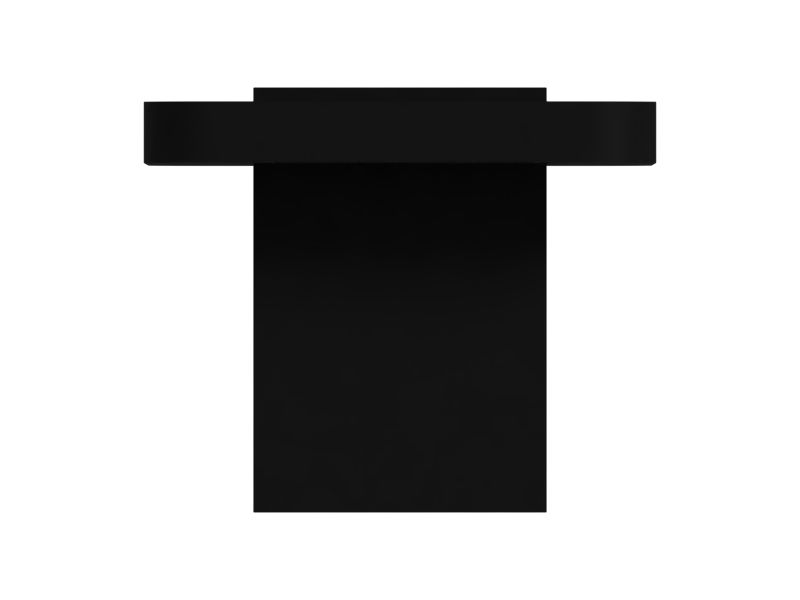

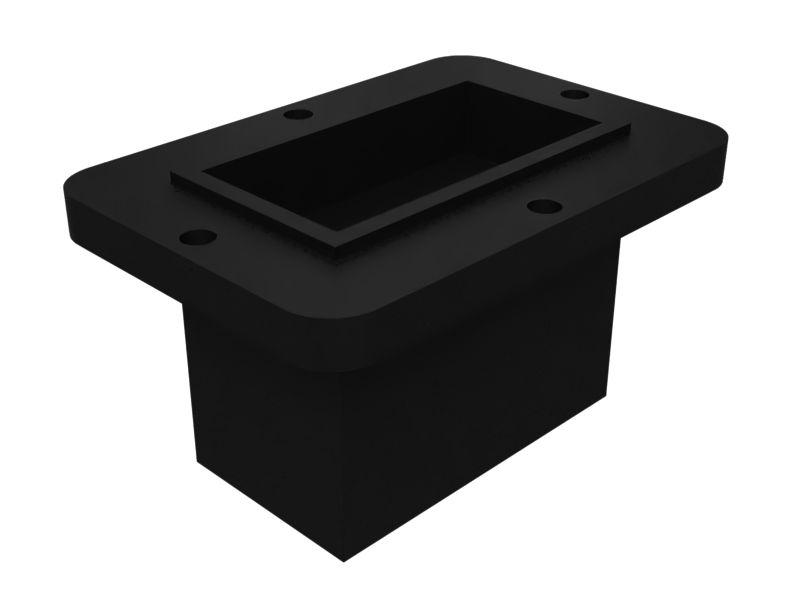

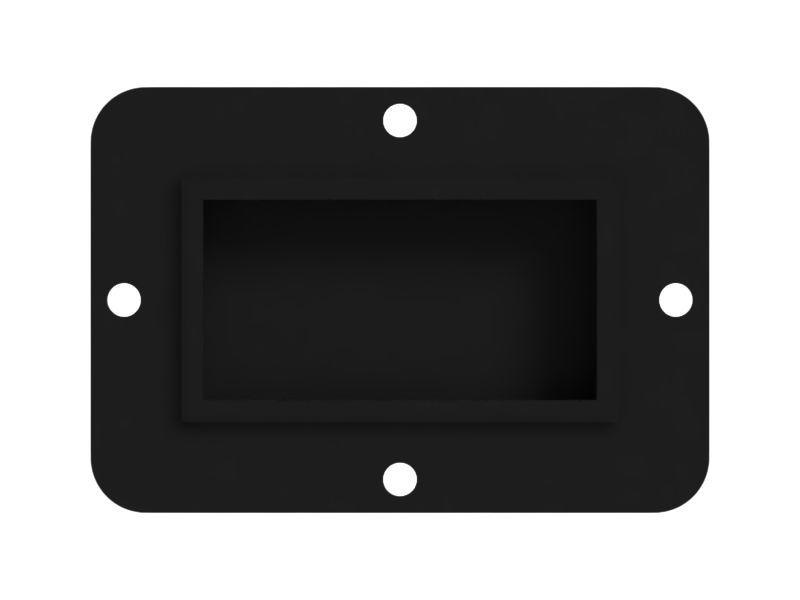

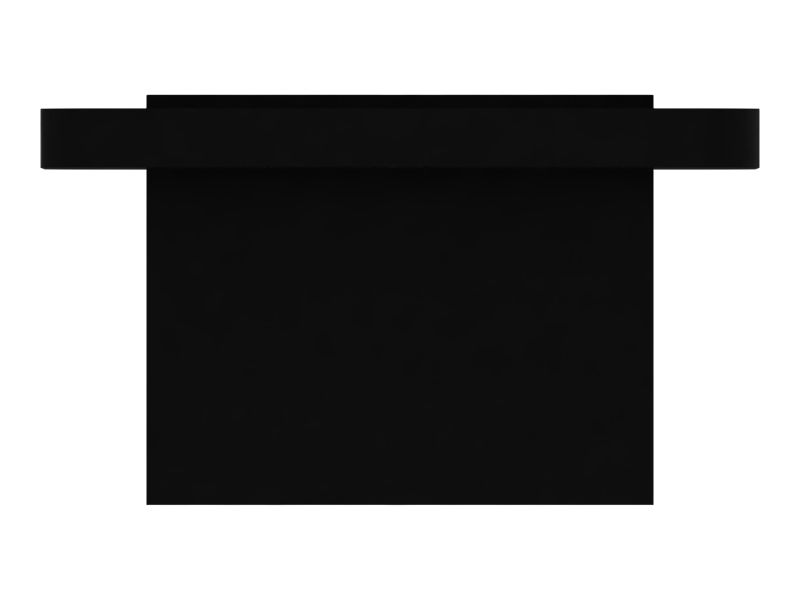

9X-0145: Розетка в сборе

Комплект разъемов розетки Cat® (24 контакта) (20-14 AWG, шпонка А, фланец)


Заинтересовал товар?

Имя

Почта

Комментарий

Схема

Не найдено

Описание для номера по каталогу 9X-0145

Описание.
Гнездовые разъемы Cat в сборе используют систему штепсельно-гнездовых соединений для надежного электрического подключения в различных электрических системах на оборудовании Cat для тяжелых условий эксплуатации.

Характеристики.
• Тип контакта: штыревой.
• Размер контакта: 16.
• Количество контактов: 24.
• Серия разъема: DRC.
• Размер провода: 20-14 AWG.
• Номинальная сила тока: 13 A.
• Материал корпуса: армированный стекловолокном полифениленсульфидный композит (PPS).
• Цвет: черный.
• Соответствует требованиям ROHS.
• Легкость подсоединения и отсоединения.

Применение.
Гнездовые разъемы Cat обеспечивают надежное соединение между проводами или между проводом и интерфейсом устройства. Для получения дополнительных сведений см. руководство пользователя или обращайтесь к местному дилеру компании Cat.

WarningOutline Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 9X-0145

  • Описание материала: Сульфид полифенилена (PPS)

  • Тип разъема: Шток

  • Сортамент провода (AWG): 20-14

  • Длина (мм): 77

  • Ширина (мм): 44,2

  • Высота (мм): 53

  • Стандартный цвет: Черный

  • Штоки: 24

  • Длина (дюймы): 3,03

  • Ширина (дюймы): 1,74

  • Высота (дюймы): 2,09

  • Material: Polyphenylene sulfide Plastic

Совместимые модели для номера по каталогу 9X-0145

ARTICULATED TRUCK

740 725 730 735

EJECTOR TRUCK

740

MOTOR GRADER

140M 12M 160M 2 120M

COMPACT WHEEL LOADER

908

GEN SET ENGINE

3508 3512 3512B 3516 3516B 3508B

GENERATOR

SR4B SR4 SR4BHV

GENERATOR SET

G3516 C32

GAS ENGINE

G3512

MARINE ENGINE

3408B 3508 3516 3512 3508B 3512B 3516B 3412

MARINE AUXILIARY

3516B 3512B 3508B 3512 3508

WHEEL LOADER

980H 970F 950F II 962G 950GC 950G 990 962H 950H 950 GC 966F 966H 972H 960F 938F 966 972G 980G 966G 980F 986H

PETROLEUM ENGINE

C15

OFF HIGHWAY TRUCK

AC 798

WHEEL DOZER

844

ASPHALT SCREED

VT SE60 XW

TRUCK

793F OEM 794 AC 789D 795F XQ 775D 773D 769D 785 773E

ASPHALT PAVER

AP-655D AP-600D BG655D BG600D

WHEEL FELLER BUNCHER

533 TK370 TK380

WHEEL SKIDDER

525B

INTEGRATED TOOLCARRIER

IT62H IT38F

LOAD HAUL DUMP

R2900G

ENGINE - MACHINE

C4.4

QUARRY TRUCK

771D

WHEEL TRACTOR

627F 621F 623F

TRACTOR

784C

TRANSMISSION

CX31

PIPELAYER

587R

INDUSTRIAL ENGINE

C-9

TRANSMISSION-ONHIGHWAY

CX31 CX28

FORWARDER

574

VIBRATORY COMPACTOR

CS-583D CS-573D CP-563D CS-563D

WHEEL HARVESTER

550 570 580

WHEEL SCRAPER

623G 637G 627G 631G 621G
