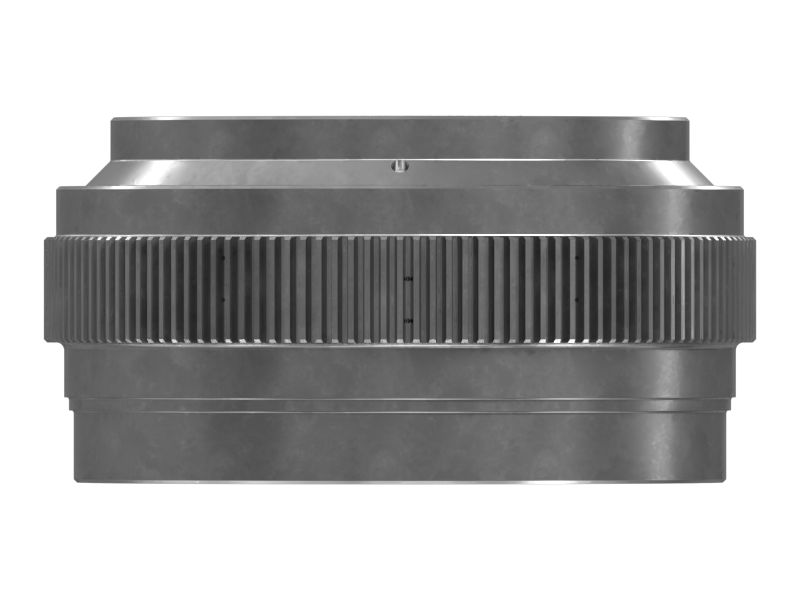

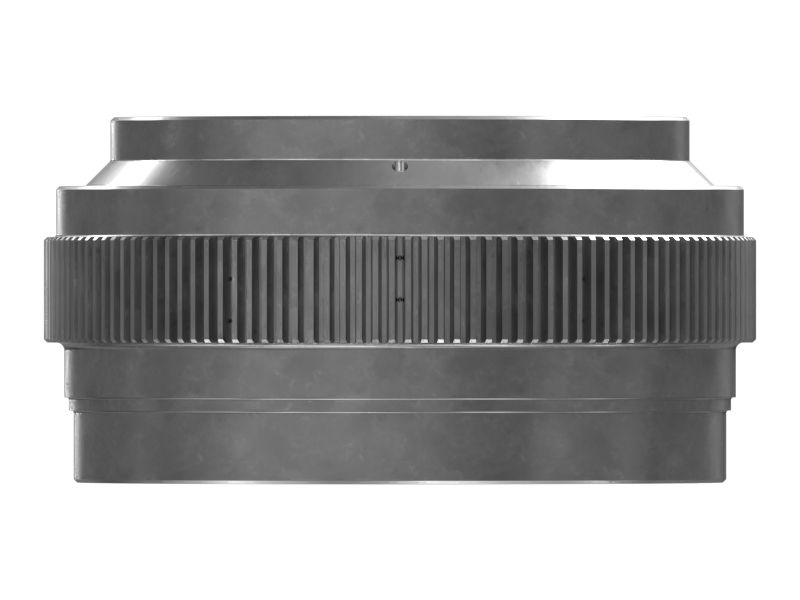

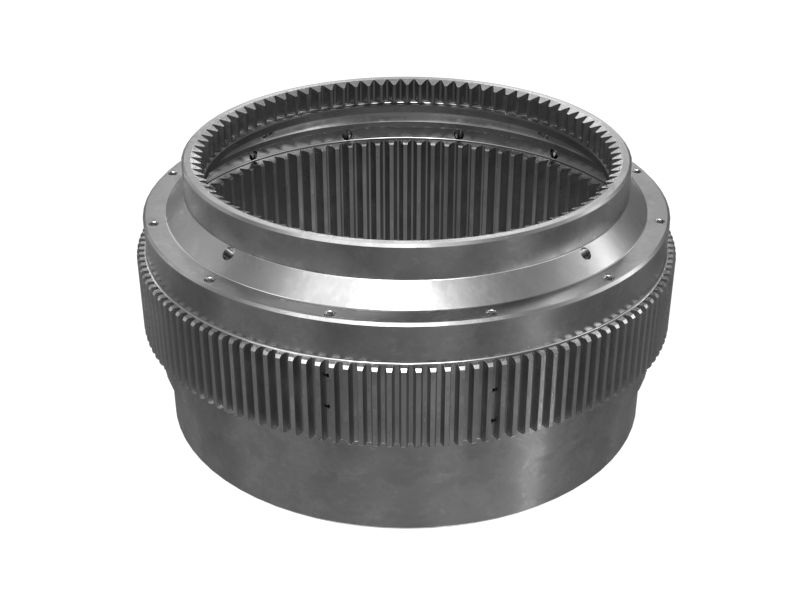

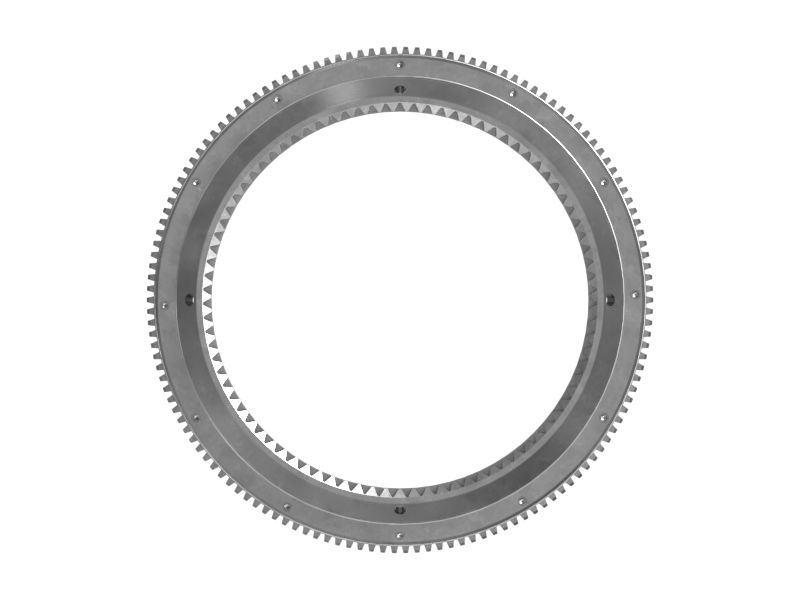

9U-9846: Зубчатый венец в сборе

Описание.
Шестерня планетарной передачи бортовых редукторов.

Характеристики.
• Зубчатый венец в сборе с чашечными заглушками.
• Количество зубьев внутреннего шлица: 88
• Количество зубьев на торце 1 внутреннего шлица: 87
• Количество зубьев на торце 2 внутреннего шлица: 88
• Количество зубьев наружного шлица: 138
• Наружный диаметр: 445,36 мм (17,533 дюйма)
• Внутренний диаметр: 331,48 мм (13,050 дюйма)
• Высота: 228,1 мм (8,980 дюйма)
• Шестерни бортового редуктора Cat® спроектированы для увеличения производительности и балансирования срока службы системы. Для шестерен бортового редуктора Cat используются специальные процесс изготовления и термообработки, профиль зуба и отделка поверхности для увеличения срока службы сопряженной передачи и оптимизации производительности бортовых редукторов.

Применение.
Шестерни Cat изготавливаются под конкретное применение для того, чтобы все детали силовой передачи работали и изнашивались одновременно как единая система. Для получения дополнительных сведений см. руководство пользователя или обратитесь к местному дилеру компании Cat.

• Количество зубьев: 88

• Наружный диаметр (мм): 445,36

• Внутренний диаметр (мм): 331,48

• Высота (мм): 228,1

• Наружный диаметр (дюймы): 17,533

• Внутренний диаметр (дюймы): 13,050

• Высота (дюймы): 8,980
