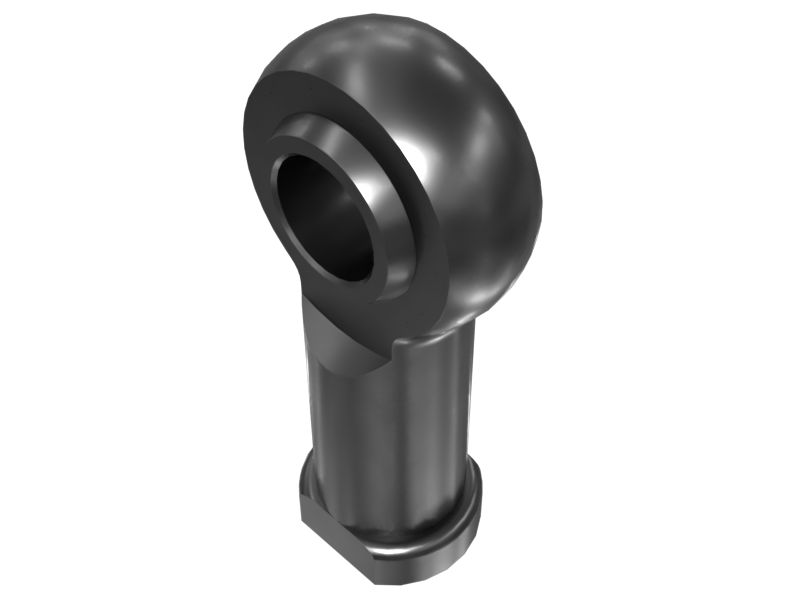

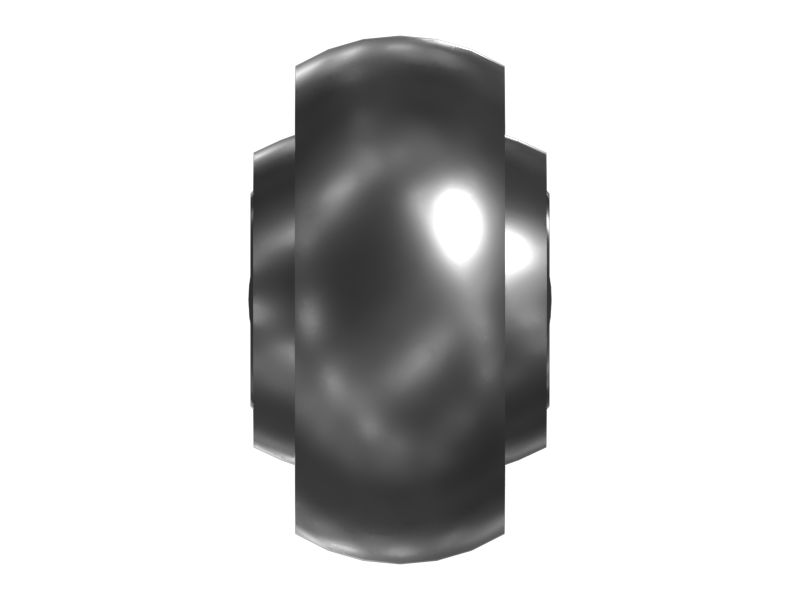

9R-4760: Головка шатуна сферическая

Описание.
Сферические наконечники тяги Cat® имеют длительный срок службы, требуют минимального обслуживания и обладают высокой операционной надежностью. Сферические наконечники тяги обеспечивают подвижное шарнирное соединение, которое адаптирует колебания при медленном вращении. Эти соединения также устраняют несоответствие между наконечником тяги и прикрепленным валом. Сферические наконечники тяги включают глазообразную головку со встроенной стойкой, которая образует кожух для сферического подшипника. Подшипники снижают трение и обеспечивают защиту между сопрягаемыми деталями. Они специально разработаны для работы на низкой и средней скоростях с большими нагрузками и малым или средним боковым смещением.

Характеристики.
• Размер резьбы: М16.
• Длина резьбы: 27 мм (0,629 дюйма).
• Материал: сталь.
• Угол качения: 16°.
• Большая грузоподъемность.
• Легкость установки и снятия.
• Подходят для высоких статических и переменных нагрузок, а также ударных нагрузок.

Применение.
Сферические наконечники тяги Cat, как правило, используются в тягах или рычажных механизмах и узлах управления, где крайне важны прочность и гибкость.

• Описание материала: Сталь

• Диаметр головки штока — B (мм): 38

• Тип головки шатуна: Сферический

• Расстояние до отверстия под палец — A (мм): 64

• Высота — C (мм): 21

• Размер резьбы (мм): M16

• Диаметр головки штока — В (дюймы): 1,496

• Расстояние до отверстия под палец — A (дюймы): 2,519

• Высота — C (дюймы): 0,826

• Диаметр штока (мм): M16

• Material: Alloy Steel
