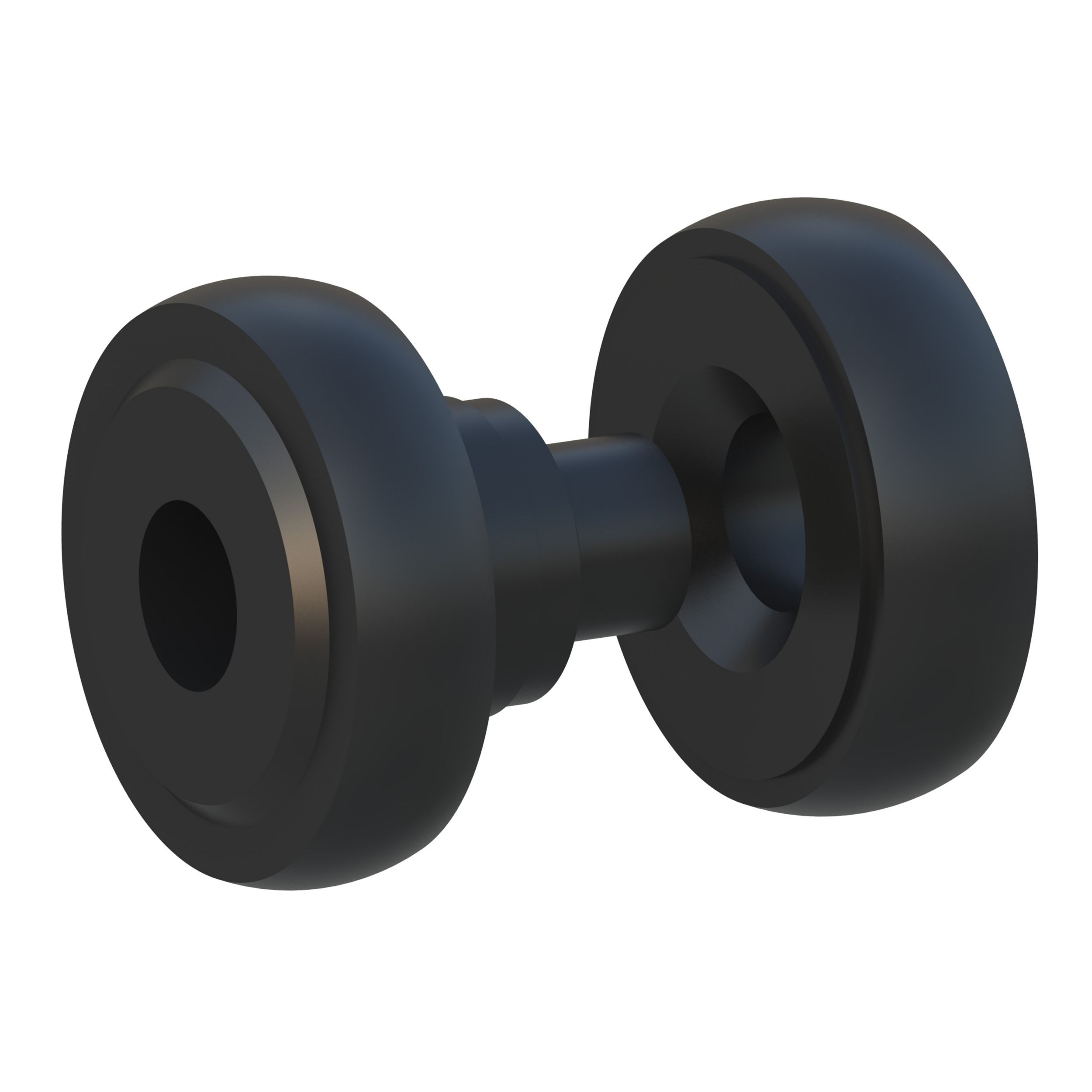

9R-0394: Заменяемое крепление из двух частей
Крепление Cat® с внешным диаметром 88,9 мм для напольной плиты обеспечивает безопасность и контроль
Заинтересовал товар?
Схема
Не найдено
Описание для номера по каталогу 9R-0394
Описание:
Изолирующие опоры используются для крепления и позиционирования систем, компенсации смещения и изоляции компонентов от окружающей конструкции (вибрация, удары, шум).
Двухкомпонентные опоры чрезвычайно универсальны и имеют симметричную (две опоры) и несимметричную опору плюс подушку конструкции. Они устанавливаются в отверстие на опорной пластине и фиксируются болтами через центральную втулку, которая может быть фиксированной или свободной.
Характеристики:
Системы крепления Cat® предназначены для снижения нагрузки на установленные компоненты и их деформации, чтобы увеличить их долговечность и срок службы, а также повысить комфорт оператора. Вся система (конструкция крепления, выбор материала, размещение, аппаратное обеспечение и т. д.) оптимизирована и проверена в соответствии с конкретными требованиями применения.
Форма изделия и плотность резины в двухкомпонентной опоре точно соответствуют назначению. Обычно опоры предварительно подпрессованы для увеличения срока службы.
Назначение:
Двухкомпонентные опоры используются в самых разных системах Cat, включая двигатели, коробки передач, системы очистки выхлопных газов, электронику, кабины и системы отопления, вентиляции и кондиционирования воздуха, гидравлические компоненты и конструкции.
Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.
Технические характеристики номера по каталогу 9R-0394
-
Внутренний диаметр (дюймы): 0,97
-
Высота кулачка (дюймы): 1
-
Высота установки (мм): 73
-
Высота кулачка (мм): 25,4
-
Толщина головки (мм): 25,4
-
Внешний диаметр головки (дюймы): 3,5
-
Высота установки (дюймы): 2,87
-
Толщина головки (дюймы): 1
-
Стандартный размер болта (мм): M24
-
Скрепленная втулка: Да
-
Внешний диаметр головки (мм): 88,9
-
Наружный диаметр трубопровода управления (мм): 58,4
-
Тип крепления: Двухкомпонентный — несимметричный
-
Наружный диаметр трубопровода управления (дюймы): 2,3
-
Внутренний диаметр (мм): 24,7
-
Material: Carbon Steel,Alloy Mixed
