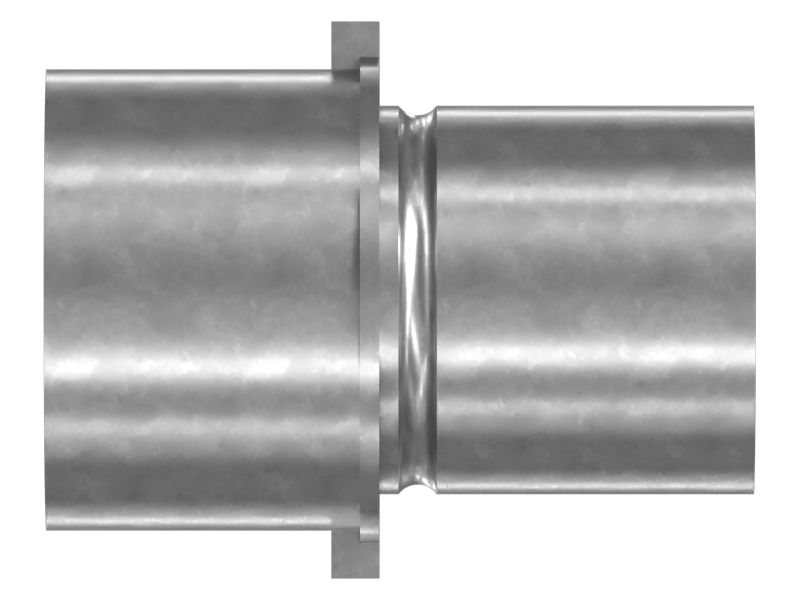

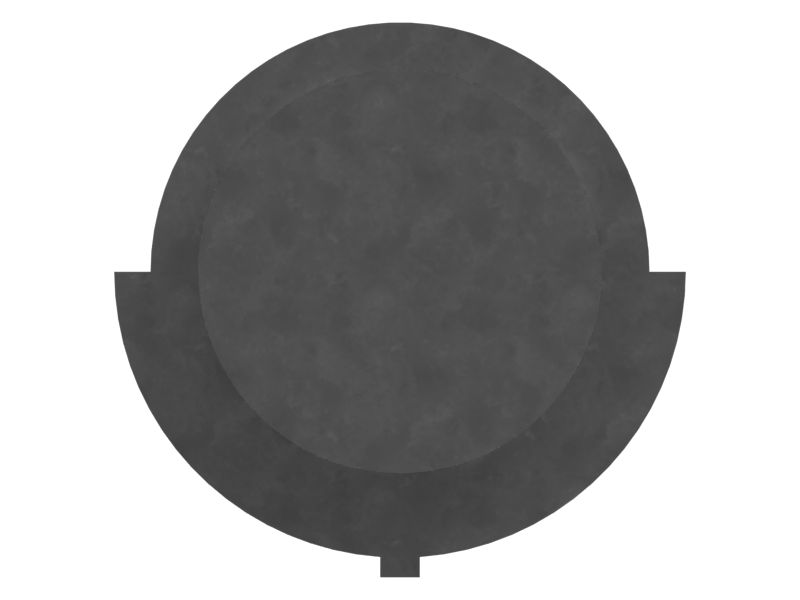

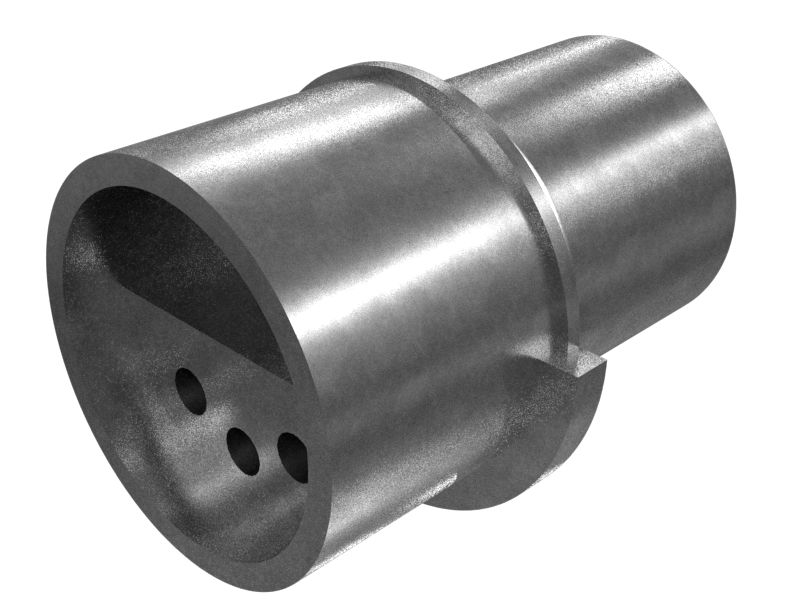

9G-3670: 18 AWG 7 контактный штекерный корпус
Корпус 7-контактного штекера Cat® используемый в электронном распределителе
Заинтересовал товар?
Схема
Не найдено
Описание для номера по каталогу 9G-3670
Описание:
В штекерных соединителях Cat используется система штифтового соединения и разъема для надежного электрического соединения в различных электрических компонентах, используемых на оборудовании Cat для тяжелых условий эксплуатации.
Характеристики:
• Контактное количество: 7
• Тип контакта: Штифт и розетка
• Размер контактов: 14
• Тип разъема: Круглый
• Стиль разъема: Штекер
• Калибр провода: 18–14 AWG
• Водонепроницаемый
• Простота подключения и отключения
Применение:
Штекерные соединители Cat обеспечивают надежный интерфейс «провод-провод» или «провод-устройство». Для получения дополнительной информации обратитесь к руководству пользователя или к местному дилеру Cat.
Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.
Технические характеристики номера по каталогу 9G-3670
-
Длина (мм): 36,96
-
Диаметр (мм): 24,1
-
Сортамент провода (AWG): 18-14
-
Длина (дюймы): 1,46
-
Диаметр (дюймы): 0,95
