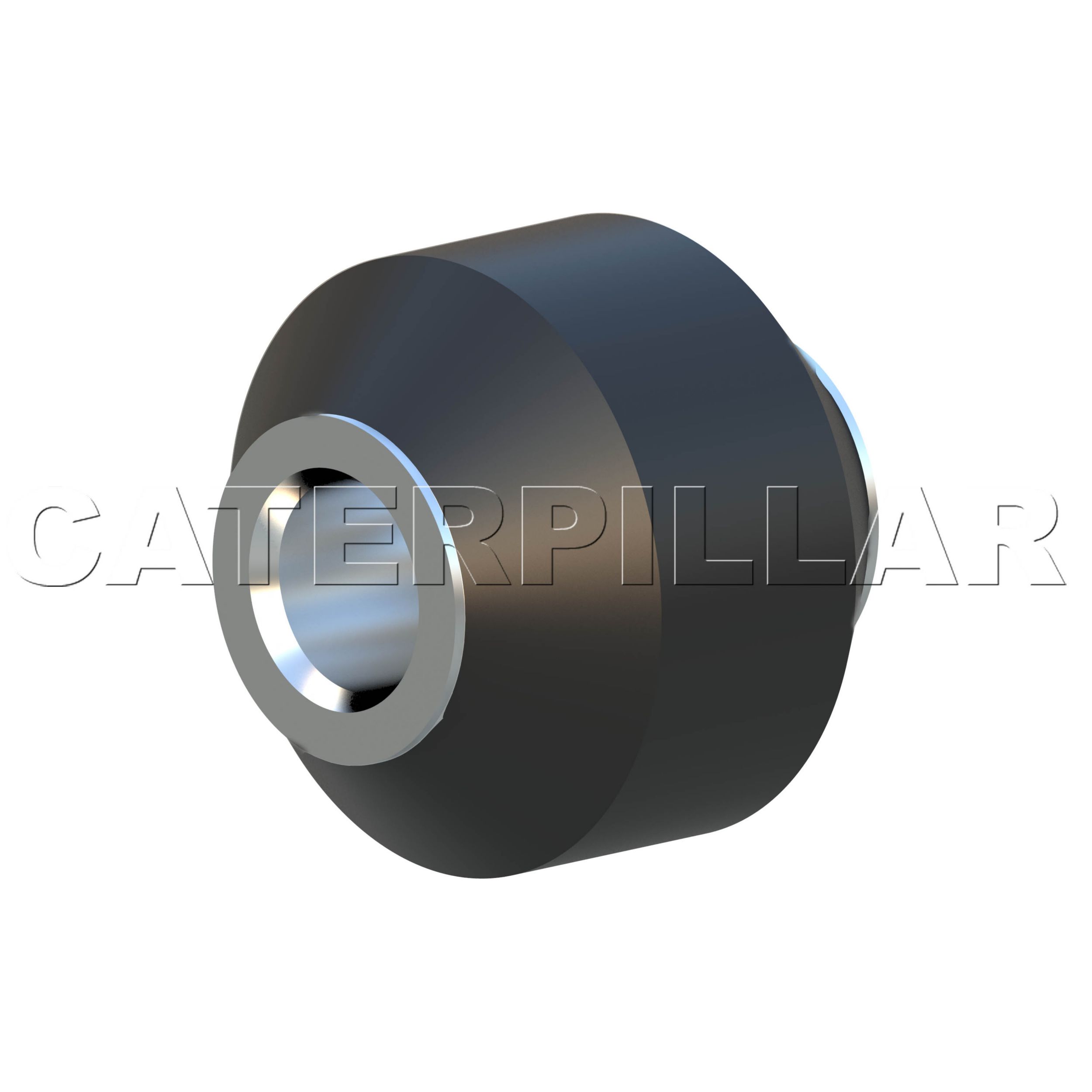

9D-5496: Изолирующая опора втулки приводного вала

Описание:
Изолирующие крепления используются для крепления и позиционирования систем, учета смещений и изоляции компонентов от окружающей конструкции (вибрации, ударов, шума).

Крепежные детали втулки — это цилиндрические резиновые компоненты со стальной гильзой внутри. Они могут быть прямыми или фланцевыми (с кромкой). Некоторые монтируются во внешнюю втулку.

Характеристики:
Системы крепления Cat® предназначены для снижения нагрузки на установленные компоненты, чтобы увеличить их срок службы, сохранить производительность и повысить комфорт работы оператора. Система полностью (конструкция, выбор материала, места размещения, крепления и т. д.) оптимизирована и проверена на соответствие требованиям области применения.

Крепежные детали втулки предназначены главным образом для принятия радиальных нагрузок, некоторые могут допускать вращение. Они, как правило, запрессованы в несущую конструкцию для обеспечения прочного стабильного соединения. Втулки с внешними гильзами также могут быть установлены в несущую конструкцию с колпачком и седлом.

Назначение:
Втулочные крепления используются в самых разнообразных системах крепления Cat таких как силовой агрегат, охладитель, электроника, кабина, система кондиционирования воздуха и гидравлические системы.

• Внутренний диаметр (дюймы): 0,8

• Наружный диаметр трубопровода управления (мм): 59,8

• Габаритная длина (мм): 50,8

• Тип крепления: Втулка с внешней муфтой

• Наружный диаметр трубопровода управления (дюймы): 2,35

• Внутренний диаметр (мм): 19,4
