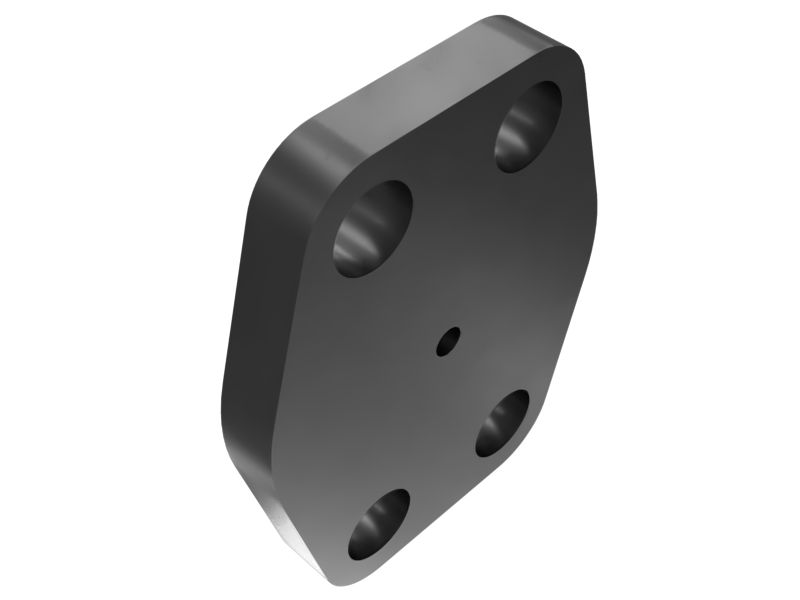

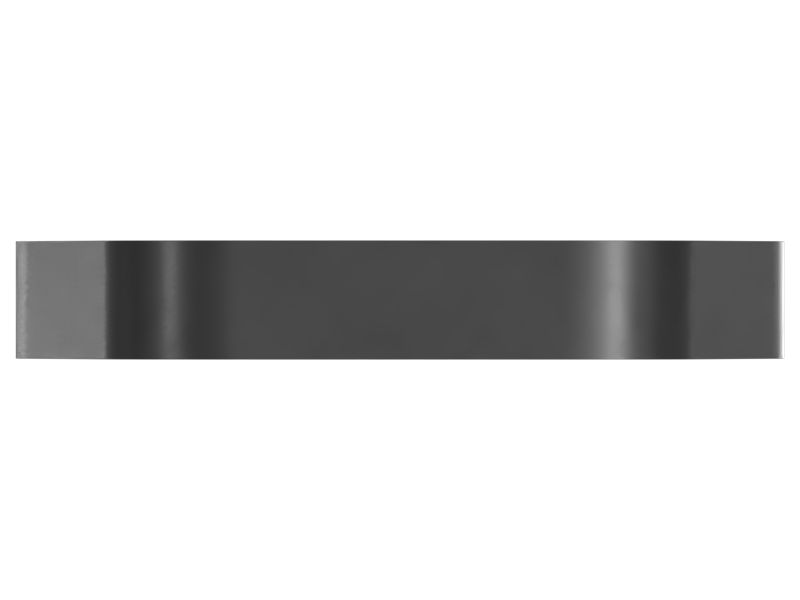

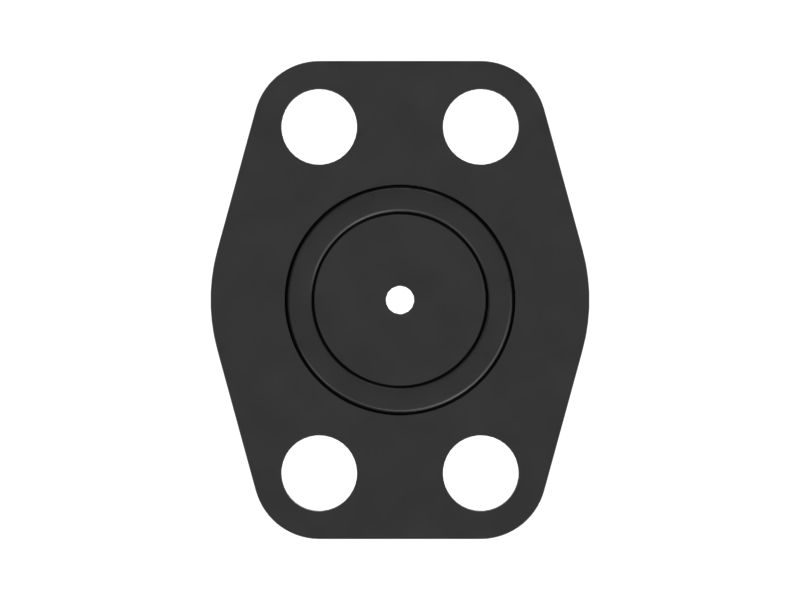

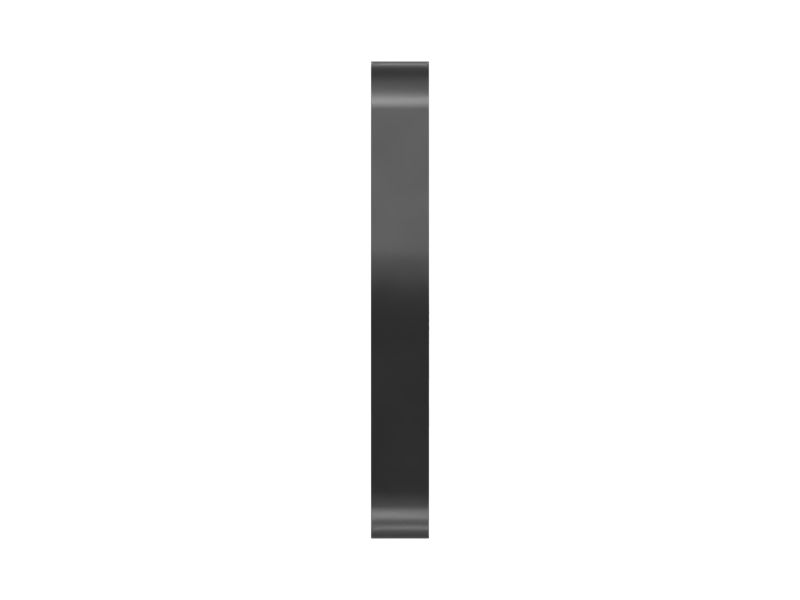

8X-3572: Измерительная диафрагма с фланцем толщиной 7,92 мм

Описание.
Измерительная диафрагма с фланцем используется в трубопроводах цилиндра подъема для регулирования потока жидкости и управления перемещением цилиндра. Измерительная диафрагма — это тонкая пластина с отверстием в центре, которое определяет расход проходящей по шлангу жидкости. Измерительные диафрагмы имеют различные размеры, толщину и другие характеристики в зависимости от требований.

Характеристики:
• Имеет 4 монтажных отверстия для установки крепежных деталей размером 3/8 дюйма.
• Предусмотрена канавка для установки уплотнительного кольца для обеспечения герметического уплотнения.
• Высокая прочность, износостойкость и способность выдерживать высокое давление жидкости.
• Предусмотрен диаметр дросселя 4 мм для предотвращения внезапных или резких движений цилиндра путем выравнивания потока жидкости.

Назначение:
Измерительная диафрагма с фланцем используется в трубопроводах гидроцилиндра подъема для регулирования расхода гидравлической жидкости.

• Размер отверстия (дюймы): 0,41

• Размер отверстия (мм): 10,5

• Длина (дюймы): 2,6

• Длина (мм): 65,62

• Материал: Сталь

• Толщина (дюймы): 0,31

• Толщина (мм): 7,92

• Ширина (дюймы): 2,05

• Ширина (мм): 52
