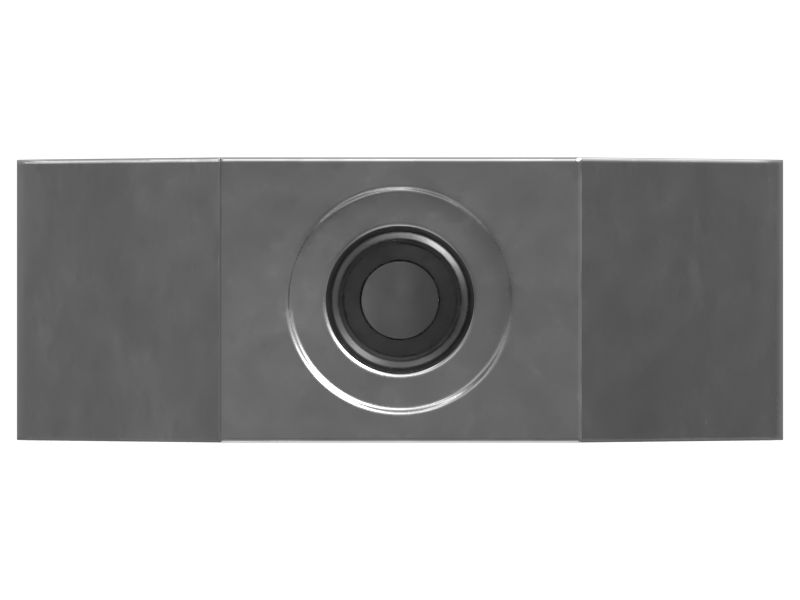

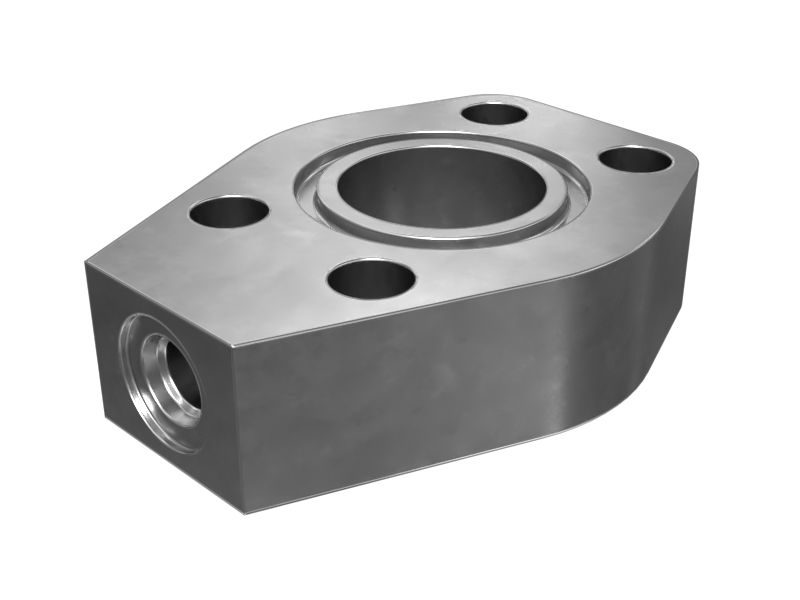

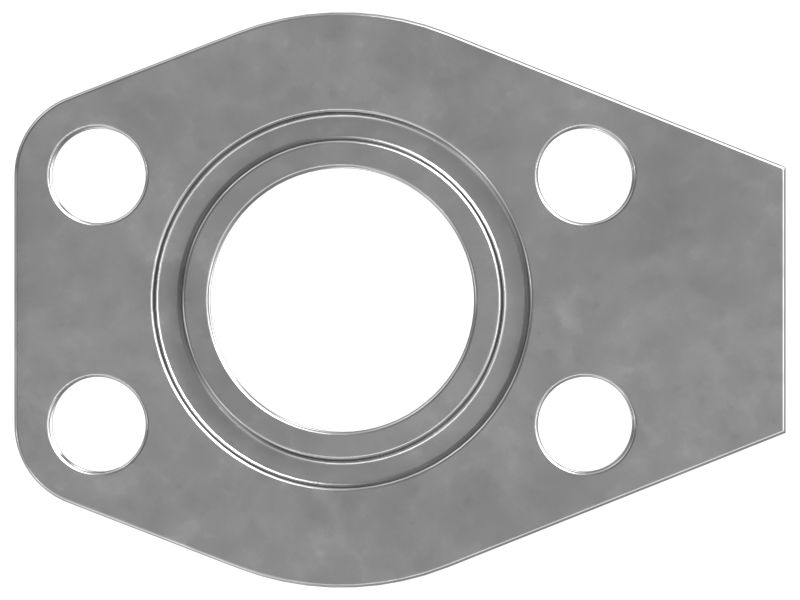

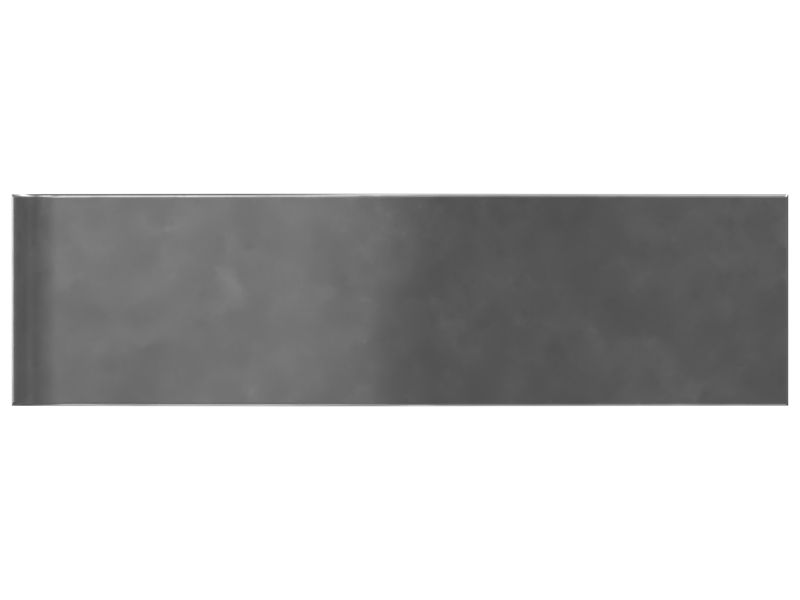

8W-5179: Фланцевый переходник с внутренним диаметром 38,1 мм
Переходник фланца для подачи жидкости (STOR на фланец с 4 болтами)
Заинтересовал товар?
Схема
Не найдено
Описание для номера по каталогу 8W-5179
Описание:
Адаптеры для жидкостных трубопроводов Cat® соответствуют самым высоким стандартам качества и надежности. Эти адаптеры изготавливаются с точными допусками, чтобы обеспечить герметичность соединений. Каждый адаптер для жидкостных трубопроводов Cat разработан в соответствии с отраслевыми стандартами по рабочему давлению, моменту затяжки при сборке и защите от коррозии, чтобы обеспечить длительный срок службы и надлежащую функциональность машины.
Характеристики:
• Компонент для переноса жидкости
• Спроектированы таким образом, чтобы соответствовать или превосходить эксплуатационные характеристики стандартных деталей и обеспечивать герметичные соединения.
• Изображение приведено только для справки. Конструкция адаптера может незначительно отличаться от изображения, но деталь спроектирована таким образом, чтобы быть взаимозаменяемой с оригинальной деталью.
Применение:
Адаптеры предназначены для подключения шлангов и трубок для транспортировки жидкости к другим компонентам системы. Для получения дополнительной информации обратитесь к руководству пользователя или к местному дилеру Cat.
Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.
Технические характеристики номера по каталогу 8W-5179
-
Тип фланца: Переходник
-
Тип разъема: -6 STOR / фланец на 4 болтах
-
Материал: Сталь
-
Резьба: 9/16-18
-
Размер отверстия (мм): 14 (4 шт.)
-
Длина (мм): 110
-
Ширина (мм): Не указано
-
Толщина фланца (мм): 30
-
Расстояние между отверстиями фланца (мм): 36; 70
-
Размер отверстия (дюймы): 0,54 (4 шт.)
-
Длина (дюймы): 4,34
-
Ширина (дюймы): Не указано
-
Толщина фланца (дюймы): 1,18
-
Расстояние между отверстиями фланца (дюймы): 1,41; 2,75
