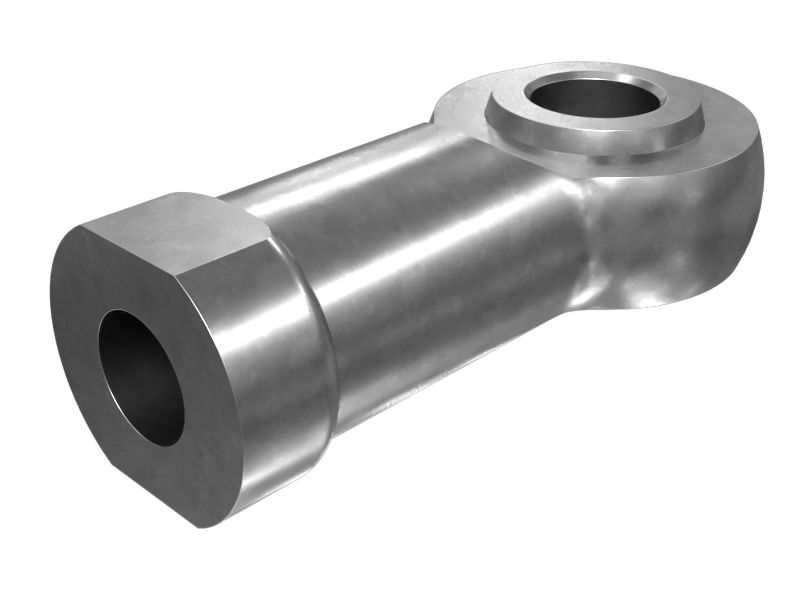

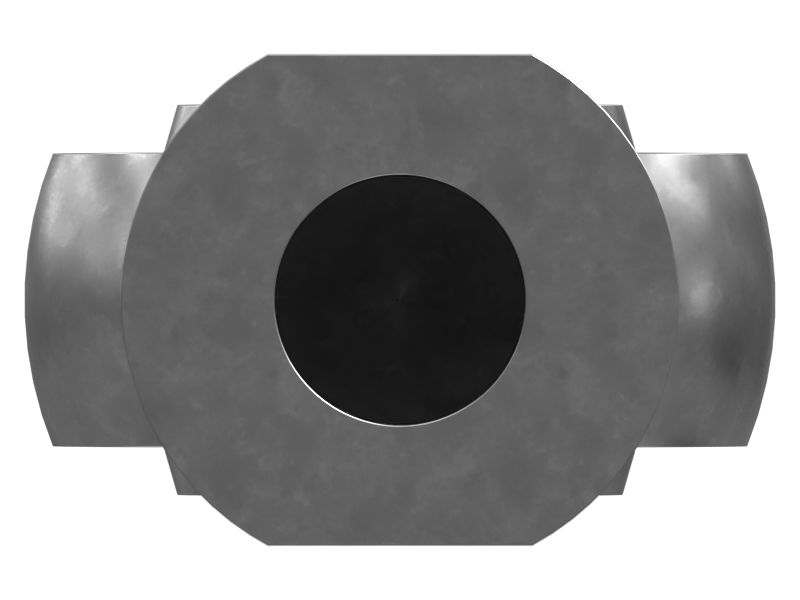

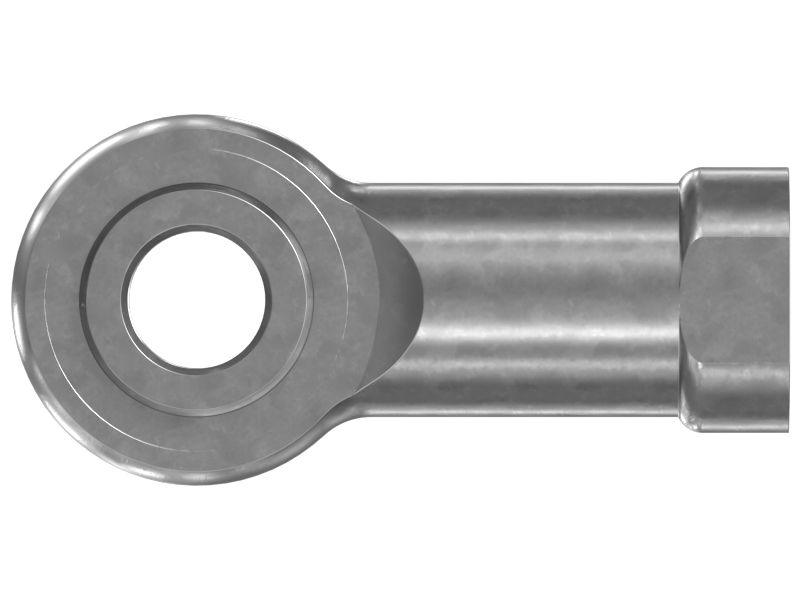

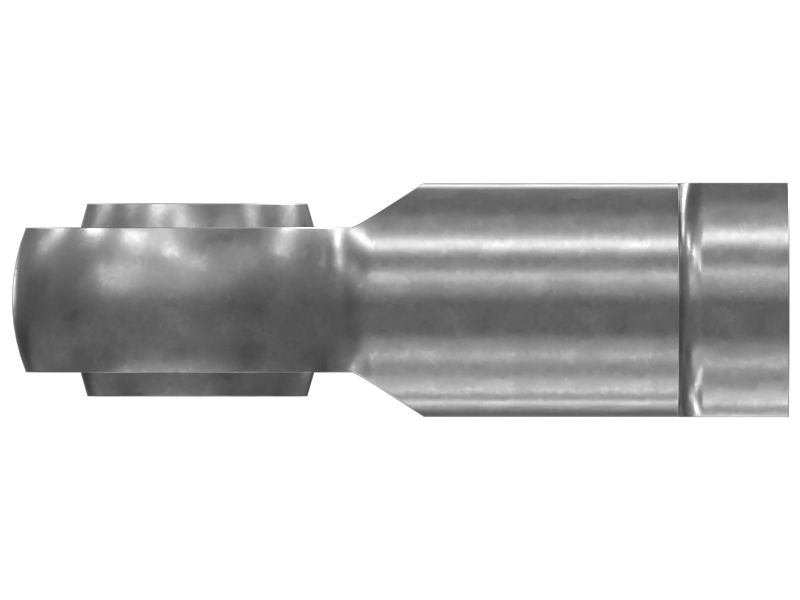

8T-6431: Сферическая головка шатуна
Сферический наконечник тяги Cat®, муфтовая стойка (размер 10)
Заинтересовал товар?
Схема
Не найдено
Описание для номера по каталогу 8T-6431
Описание.
Сферические головки шатунов Cat® имеют длительный срок службы, требуют минимального обслуживания и обладают высокой операционной надежностью. Сферические головки шатунов обеспечивают подвижное шарнирное соединение, которое адаптирует колебания при медленном вращении. Эти соединения также устраняют несоответствие между головкой шатуна и прикрепленным валом. Сферические головки шатунов содержат глазообразную головку со встроенной стойкой, которая образует кожух для сферического подшипника. Подшипники снижают трение и обеспечивают защиту между сопрягаемыми деталями. Они специально разработаны для работы на низкой и средней скоростях с большими нагрузками и незначительным боковым смещением.
Характеристики.
• Размер 10.
• Длина: 43 мм (1,69 дюйма).
• Длина резьбы: 21 мм (0,83 дюйма).
• Шаг резьбы: 1,5.
• Размер резьбы: M10.
• Угол поворота: 12°.
• Материал: сталь.
• Большая грузоподъемность.
• Легкая установка и снятие.
• Подходят для тяжелых статических и переменных нагрузок.
Применение.
Сферические головки шатунов Cat обычно используются в тягах или рычажных механизмах и узлах управления, где крайне важны сила и гибкость.
Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.
Технические характеристики номера по каталогу 8T-6431
-
Описание материала: Сталь
-
Тип головки шатуна: Сферический
-
Размер резьбы отверстия: M10
-
Шаг резьбы отверстия: 1,5
-
Длина резьбы (мм): 21
-
Расстояние до отверстия под палец — A (мм): 43
-
Диаметр (мм): 27
-
Высота — C (мм): 14
-
Расстояние до отверстия под палец — A (дюймы): 1,69
-
Диаметр — B (дюймы): 1,06
-
Высота — C (дюймы): 0,55
-
Длина резьбы (дюймы): 0,83
-
Диаметр головки штока — B (мм): 30,0
-
Диаметр штока (мм): M10
-
Material: Alloy Steel
