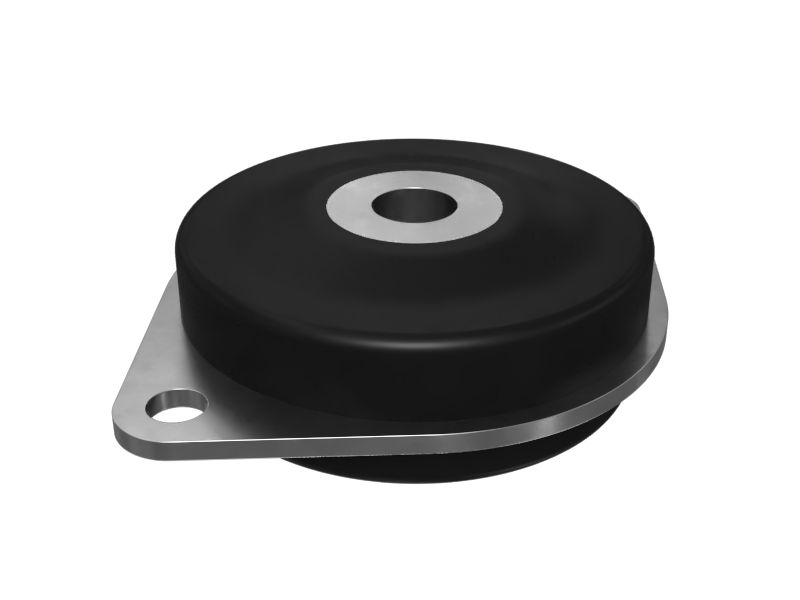

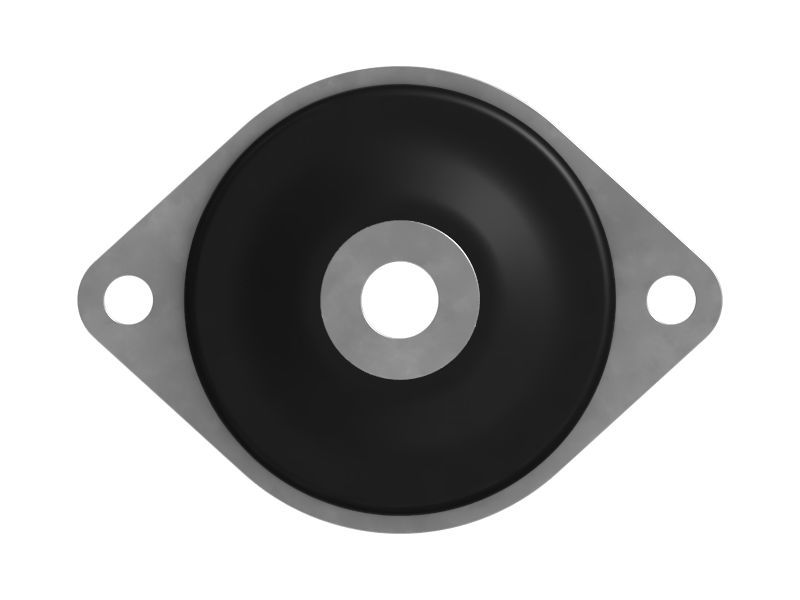

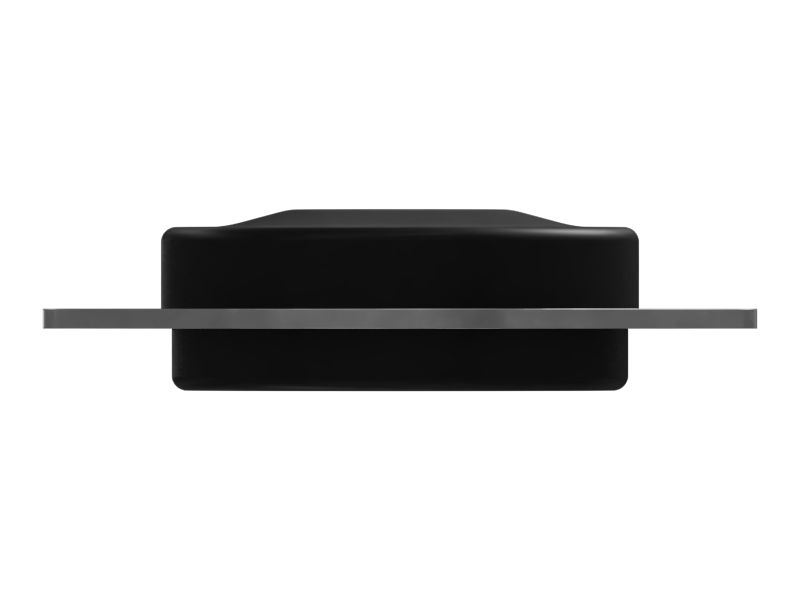

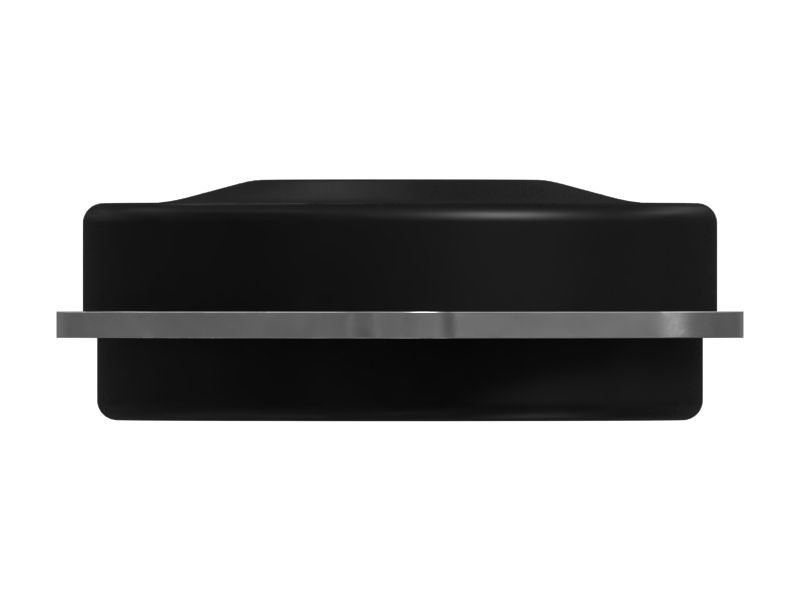

8S-9378: Гибкое крепление

Описание:
Изолирующие опоры используются для крепления и позиционирования систем, компенсации смещения и изоляции компонентов от окружающей конструкции (вибрация, удары, шум).

Опоры Plateform имеют встроенный фланец и внутреннюю втулку, обеспечивающие быстрое болтовое крепление. Данная опора монтируется через центральное отверстие и крепится 2 или 4 фланцевыми болтами.

Характеристики:
Системы крепления Cat® предназначены для снижения нагрузки на установленные компоненты и их деформации, чтобы увеличить их долговечность и срок службы, а также повысить комфорт оператора. Вся система (конструкция крепления, выбор материала, размещение, аппаратное обеспечение и т. д.) оптимизирована и проверена в соответствии с конкретными требованиями применения.

Опоры Plateform обычно используются для поддержки статических нагрузок в осевом направлении. Кроме того, допускается использовать внешнюю ограничивающую шайбу большого диаметра для ограничения смещения.

Назначение:
Применение:Опоры Plateform используются в различных системах Cat и отлично сочетаются с листовым материалом, например в электрических щитах, охладителях и компонентах системы ОВКВ.

• Общая высота или длина втулки (дюймы): 1

• Внутренний диаметр или резьба втулки (мм): 13,2

• Расстояние между отверстиями фланца (мм): 92,1

• Общая высота или длина втулки (мм): 25,4

• Внутренний диаметр или резьба втулки (дюймы): 0,52

• Расстояние между отверстиями фланца (дюймы): 1,41

• Тип крепления: Plateform — 2 монтажных отверстия
