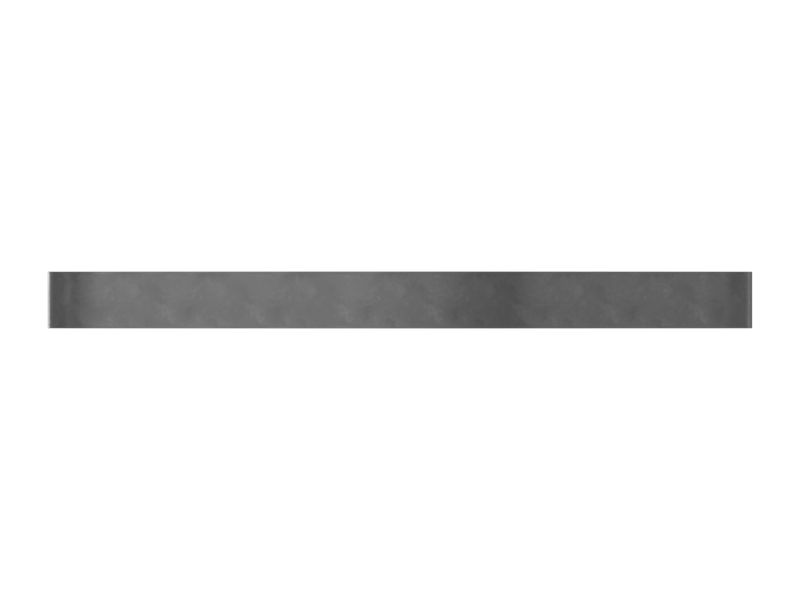

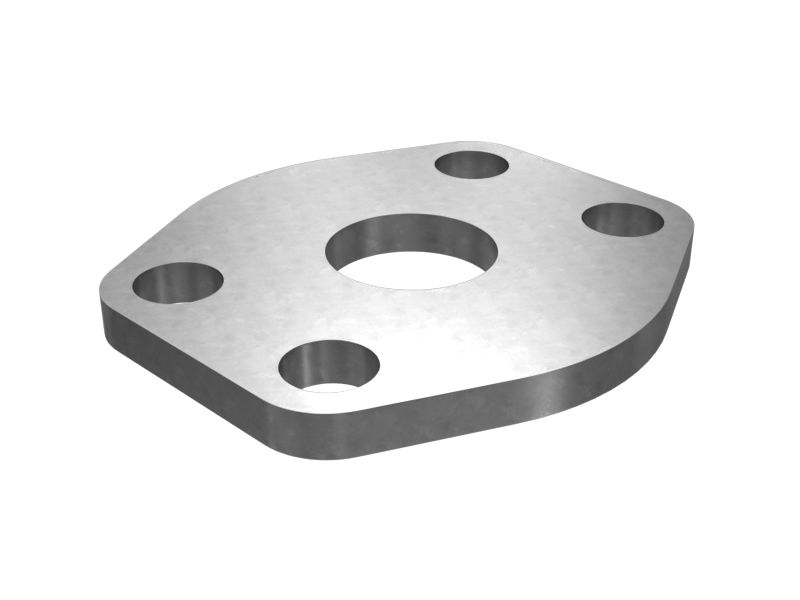

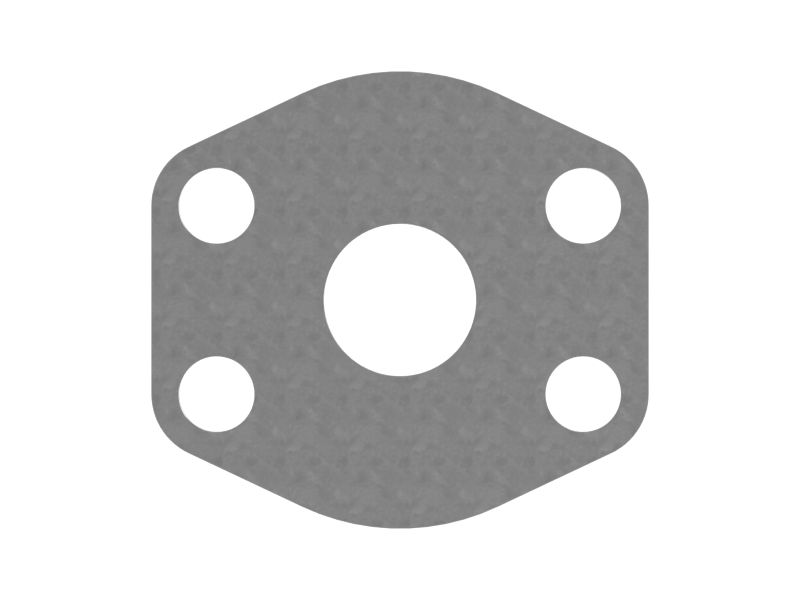

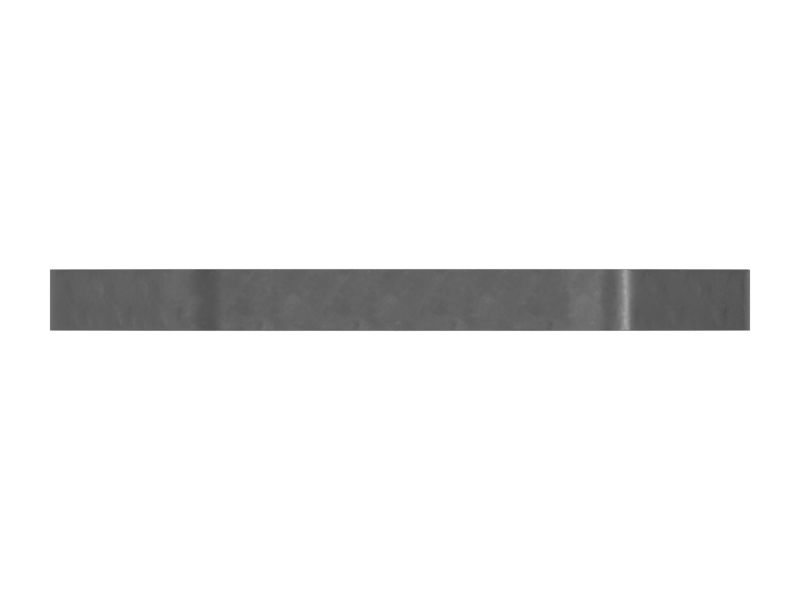

8S-3514: Прокладка фиксатора фланца толщиной 6,35 мм

Описание:
Фланцевые соединители и фланцевые зажимы Cat® соответствуют высочайшим стандартам качества, надежности и долговечности. Эти фланцевые компоненты изготавливаются с точными допусками, чтобы обеспечить герметичность соединений. Каждый фланцевый соединитель и фланцевый зажим Cat разработаны в соответствии с отраслевыми стандартами по рабочему давлению, циклическим нагрузкам и защите от коррозии или превосходят их, чтобы обеспечить длительный срок службы и надлежащую функциональность машины.

Характеристики:
• Соединительные компоненты трубок и шлангов для транспортировки жидкости
• Спроектированы таким образом, чтобы соответствовать или превосходить эксплуатационные характеристики стандартных деталей и обеспечивать герметичные соединения.
• Изображение приведено только для справки. Конструкция фланцевого компонента может незначительно отличаться от изображенного на рисунке, но деталь спроектирована таким образом, чтобы быть взаимозаменяемой с оригинальной деталью.
• Покрытия, отвечающие специальным требованиям для различных областей применения (в соответствии с RoHS).

Назначение:
Фланцевые соединители и фланцевые хомуты предназначены для соединения шлангов и трубок для транспортировки жидкости с другими компонентами системы. Для получения дополнительной информации обратитесь к руководству пользователя или к местному дилеру Cat.

• Тип: 4 Болт

• Тип фланца: 20, код 61

• Тип отверстия: 1-14 ORFS

• Материал: Сталь

• Покрытие: Оцинкованные

• Толщина (мм): 6,35

• Внутренний диаметр (мм): 24,5

• Расстояние между отверстиями фланца (мм): 58,72

• Расстояние между отверстиями фланца (мм): 31,18

• Толщина (дюймы): 0,25

• Внутренний диаметр (дюймы): 0,964

• Расстояние между отверстиями фланца (дюймы): 2,311

• Расстояние между отверстиями фланца (дюймы): 1,189
