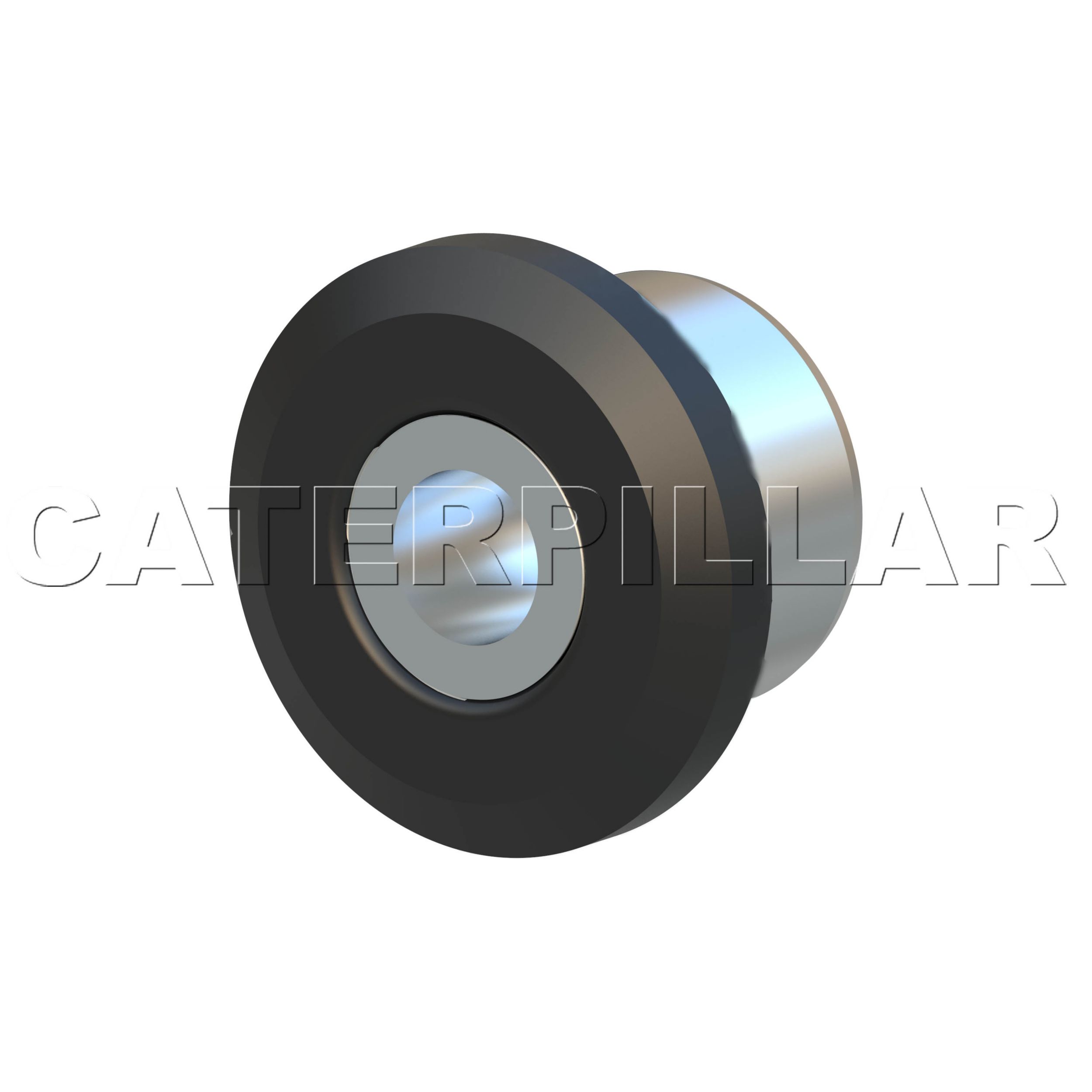

8P-3729: Диаметр втулки фланца 88,90 мм
Резиновая втулка Cat® общей длиной 54,61 мм
Заинтересовал товар?
Схема
Не найдено
Описание для номера по каталогу 8P-3729
Описание:
Изолирующие крепления используются для крепления и позиционирования систем, учета смещений и изоляции компонентов от окружающей конструкции (вибрации, ударов, шума).
Крепежные втулки — это цилиндрические резиновые компоненты со стальной гильзой внутри. Они могут быть прямыми или фланцевыми с кромкой. Некоторые монтируются во внешнюю втулку.
Характеристики:
Системы крепления Cat® предназначены для снижения нагрузки на установленные компоненты и их деформации, чтобы увеличить их долговечность и срок службы, а также повысить комфорт оператора. Вся система (конструкция крепления, выбор материала, размещение, аппаратное обеспечение и т. д.) оптимизирована и проверена в соответствии с конкретными требованиями применения.
Крепежные детали втулки предназначены главным образом для принятия радиальных нагрузок, некоторые могут допускать вращение. Они, как правило, запрессованы в несущую конструкцию для обеспечения прочного стабильного соединения. Втулки с внешними гильзами также могут быть установлены в несущую конструкцию с колпачком и седлом.
Назначение:
Втулочные крепления используются в самых разнообразных системах крепления Cat таких как силовой агрегат, охладитель, электроника, кабина, система кондиционирования воздуха и гидравлические системы.
Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.
Технические характеристики номера по каталогу 8P-3729
-
Внешний диаметр манжеты (мм): 88,9
-
Внутренний диаметр (дюймы): 1,01
-
Толщина манжеты (дюймы): 0,45
-
Толщина манжеты (мм): 11,4
-
Наружный диаметр трубопровода управления (мм): 60,3
-
Габаритная длина (мм): 54,6
-
Тип крепления: Втулка с фланцем
-
Наружный диаметр трубопровода управления (дюймы): 2,37
-
Внешний диаметр манжеты (дюйм): 3,5
-
Внутренний диаметр (мм): 25,6
-
Material: Alloy Zinc,Carbon Steel
