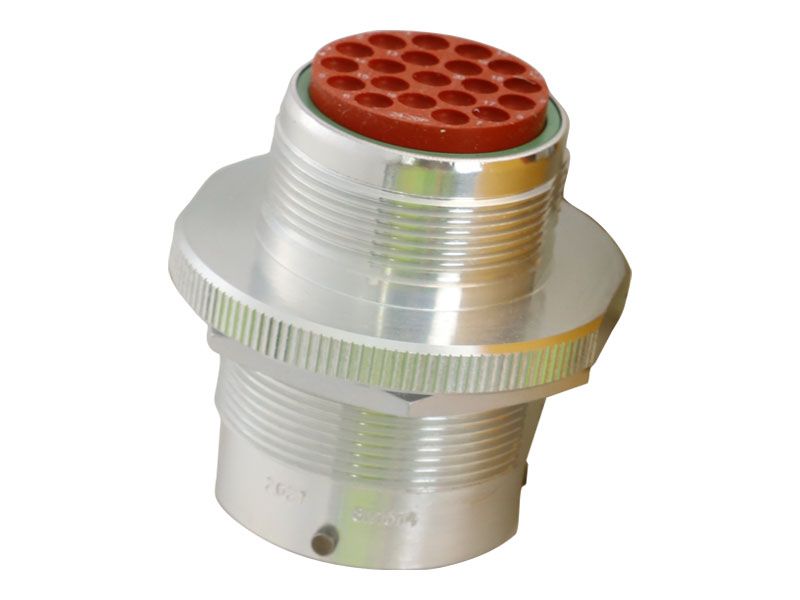

8N-1534: РОЗЕТКА В СБОРЕ
Cat® Receptacle Assembly-Connector
Заинтересовал товар?
Схема
Не найдено
Описание для номера по каталогу 8N-1534
Description:
Cat receptacle connector assemblies use a pin and socket connection system for reliable electrical connections across the range of electrical applications seen on Cat heavy duty equipment.
Attributes:
• Contact Type: Pin
• Contact Quantity: 20
• Contact Size: 16
• Connector Style: Circular
• Connector Series: CE
• Shell Size: 24
• Wire Size: 18-16 AWG
• Housing Material: Aluminum
• Max Panel Thickness: 6.5 mm (0.256 in)
• Receptacle is furnished with dust cap
Application:
Cat receptacle connector assemblies provide a reliable wire to wire or wire to device interface. Consult your owner's manual or contact your local Cat Dealer for more information.
Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.
Технические характеристики номера по каталогу 8N-1534
-
Connector Type: Receptacle
-
Wire Gauge (AWG): 18-16
-
Outside Diameter (mm): 57.15
-
Length (mm): 58.93
-
Connector Pin Count: 20
-
Outside Diameter (in): 2.25
-
Length (in): 2.32
-
Thread Size (in): 1-7/16-18
-
Material: Alloy Aluminum
