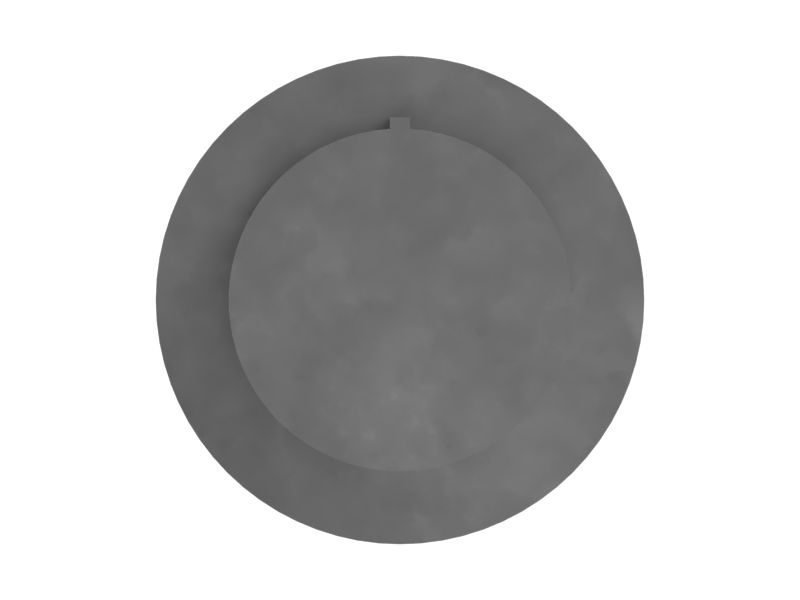

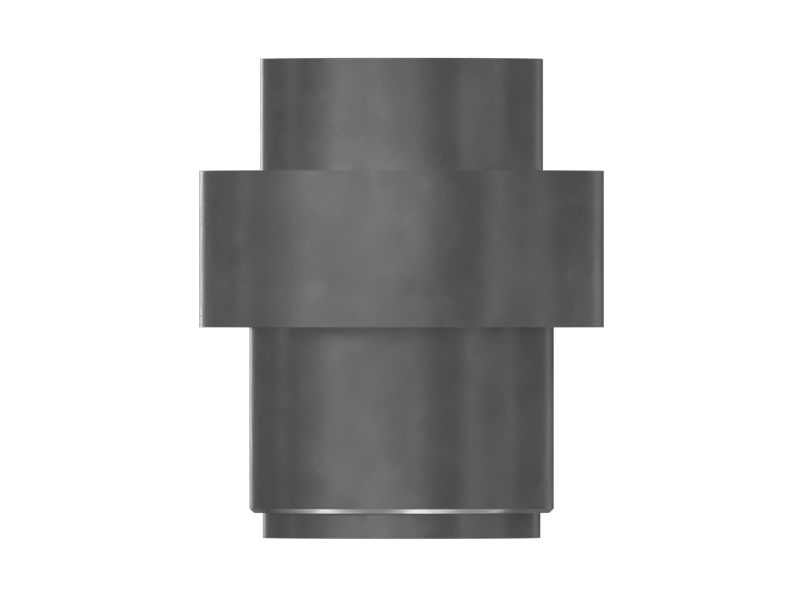

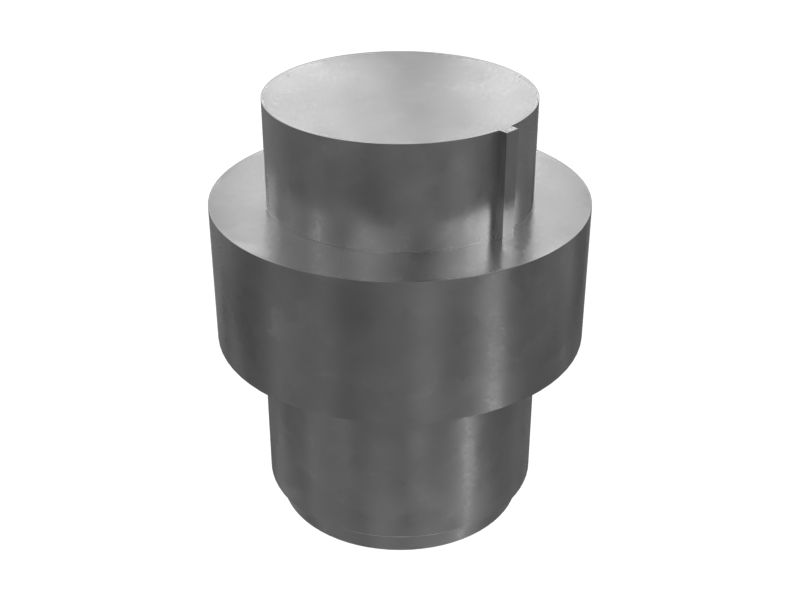

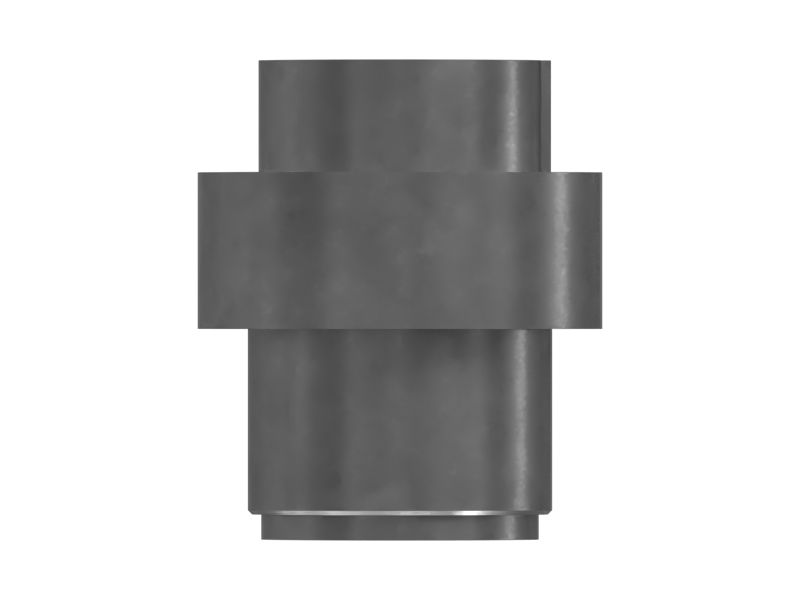

8N-1525: Штепсельный разъем в сборе
Штепсельный разъем Cat® в сборе (20-контактный)
Заинтересовал товар?
Схема
Не найдено
Описание для номера по каталогу 8N-1525
Описание.
Штепсельные разъемы Cat в сборе используют систему штепсельно-гнездовых соединений для надежного электрического подключения в различных электрических системах на оборудовании Cat для тяжелых условий эксплуатации.
Характеристики.
• Тип контакта: гнездовой.
• Количество контактов: 20.
• Размер корпуса: 24.
• Калибр провода: 18-16 AWG.
• Материал корпуса: алюминий.
• Размер резьбы: 1-7/16-18.
• Имеет пылезащитную крышку.
• Удобно подсоединяются и разъединяются.
Применение.
Штепсельные разъемы Cat обеспечивают надежное соединение между проводами или между проводом и интерфейсом устройства. Для получения дополнительных сведений см. руководство пользователя или обращайтесь к местному дилеру компании Cat.
Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.
Технические характеристики номера по каталогу 8N-1525
-
Описание материала: Алюминий
-
Тип разъема: Кольцевой разъем с 20 гнездами
-
Сортамент провода (AWG): 18-16
-
Длина (мм): 57,15
-
Диаметр (мм): 48,26
-
Длина (дюймы): 2,25
-
Диаметр (дюймы): 1,9
-
Размер резьбы (дюймы): 1-7/16-18
-
Material: Alloy Aluminum
