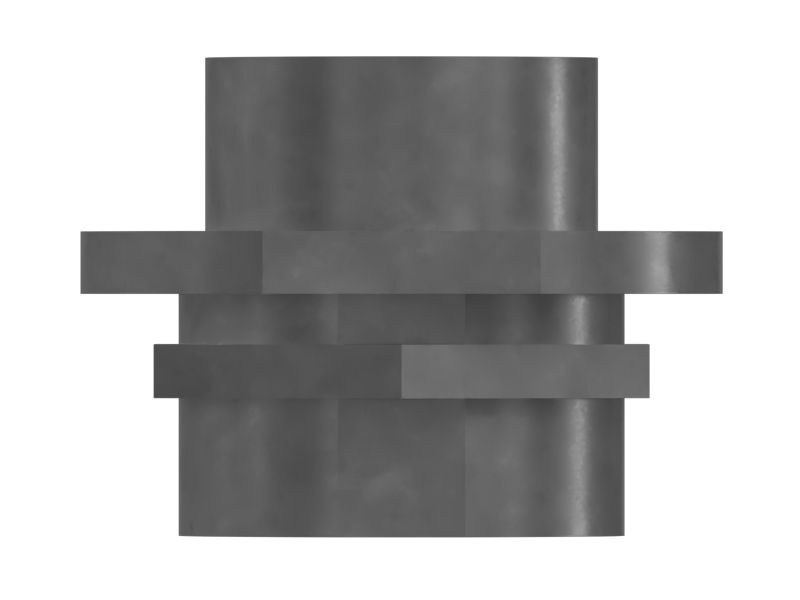

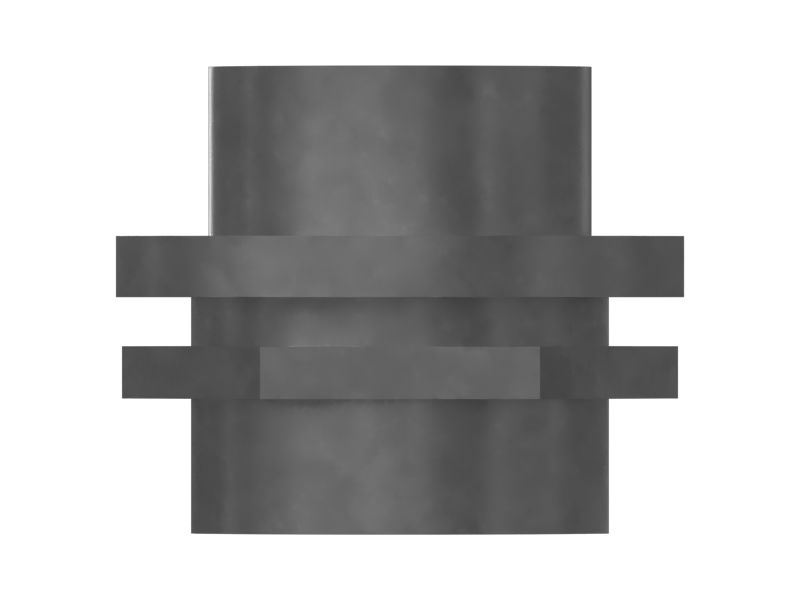

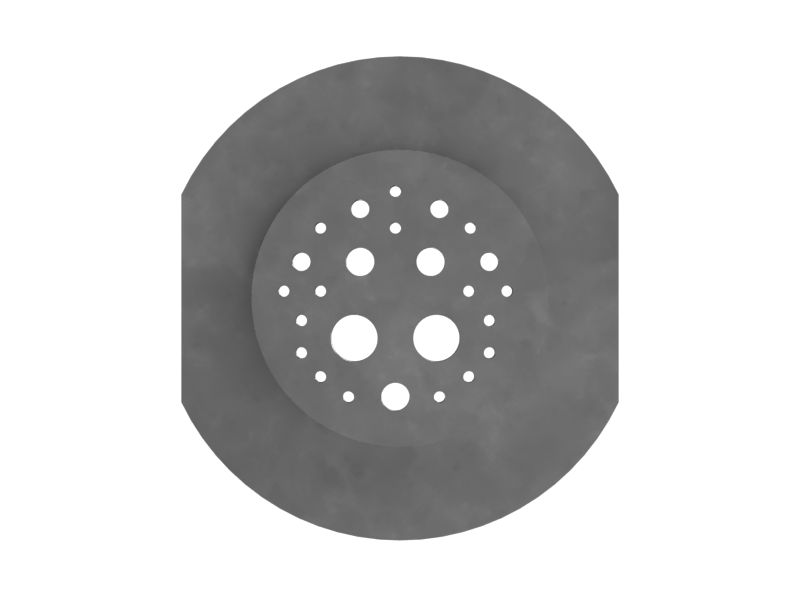

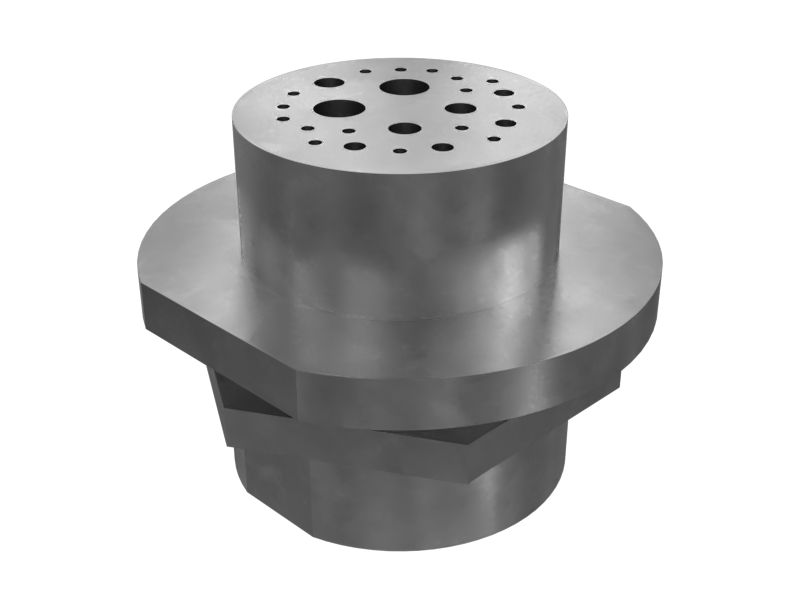

Разъем в сборе (гнездо)

8N-1517: Разъем в сборе (гнездо)

Разъем розетки Cat® в сборе (25-контактный)


Заинтересовал товар?

Имя

Почта

Комментарий

Схема

Не найдено

Описание для номера по каталогу 8N-1517

Описание.
Гнездовые разъемы Cat в сборе используют систему штепсельно-гнездовых соединений для надежного электрического подключения в различных электрических системах в оборудовании Cat для тяжелых условий эксплуатации.

Характеристики.
• Тип контакта: штыревой
• Количество контактов: 25
• Размер корпуса: 32
• Материал корпуса: алюминий
• Размер резьбы: 2-18
• Макс. толщина панели: 6,5 мм (0,26 дюйма)
• Имеет пылезащитную крышку
• Удобно подсоединяются и разъединяются

Применение.
Гнездовые разъемы Cat обеспечивают надежное соединение между проводами или между проводом и интерфейсом устройства. Дополнительные сведения см. в руководстве пользователя или обращайтесь к местному дилеру компании Cat.

WarningOutline Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 8N-1517

  • Описание материала: Алюминий

  • Тип разъема: Кольцевая розетка с 25 контактами

  • Длина (мм): 61,5

  • Диаметр (мм): 82,6

  • Длина (дюймы): 2,4

  • Диаметр (дюймы): 3,25

  • Размер резьбы (дюймы): 2–18

  • Material: Alloy Aluminum

Совместимые модели для номера по каталогу 8N-1517

ARTICULATED TRUCK

740 735 D350E II D400E

EJECTOR TRUCK

740 D400E II

GEN SET ENGINE

3508 3512 3508B

WHEEL LOADER

992G II 962G 950G 938G 992K 980C 972G 980G 966G 980F

WHEEL SKIDDER

525 525C 535C 545C

GENERATOR

SR4B SR4 SR4BHV

MARINE AUXILIARY

3516B 3512B 3508B

MARINE ENGINE

3508 3516 3512

WHEEL TRACTOR

621K OEM 627E 637E 631E 633E II 657E 627F 621F 623F 613C 615C 611

WHEEL TRACTOR-SCRAPER

623K LRC 627K 621K 657 623 621 631

OFF HIGHWAY TRUCK

AC 798

LANDFILL COMPACTOR

II 826H 826G

TRUCK

794 AC 789D 795F 785C 775D 773D 769D 785 777 773E

TRACK FELLER BUNCHER

521B 522B TK751 1390 551 552 511 532 TK711 TK732 541 2 TK741 2590 2491 2390 2391 2290 522 521 TK722 TK721

MINING EXCAVATOR

5130B 5110B

QUARRY TRUCK

771D

SOIL COMPACTOR

825H

WHEEL DOZER

824H 854K

ASPHALT PAVER

BG-2455C BG-245C AP-1055B AP-1000B AP-1050B BG-240C AP-900B

TRACTOR

784C 776
