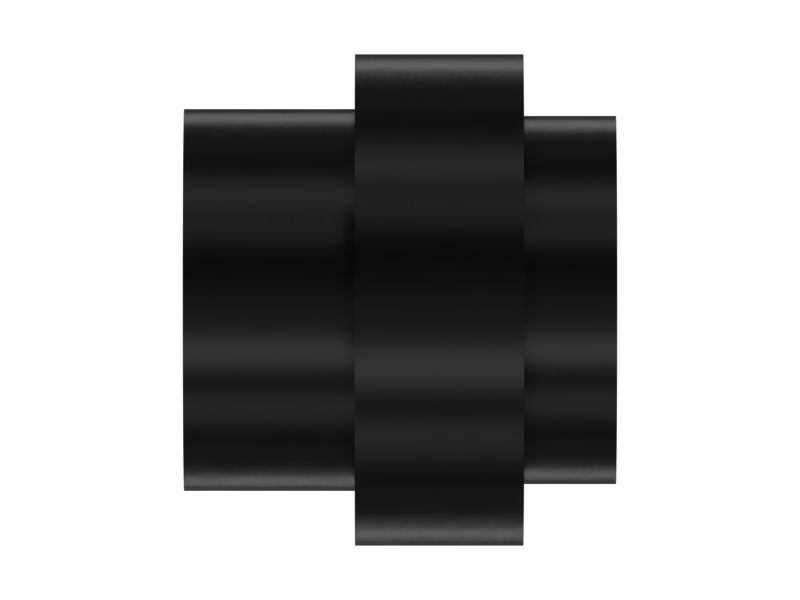

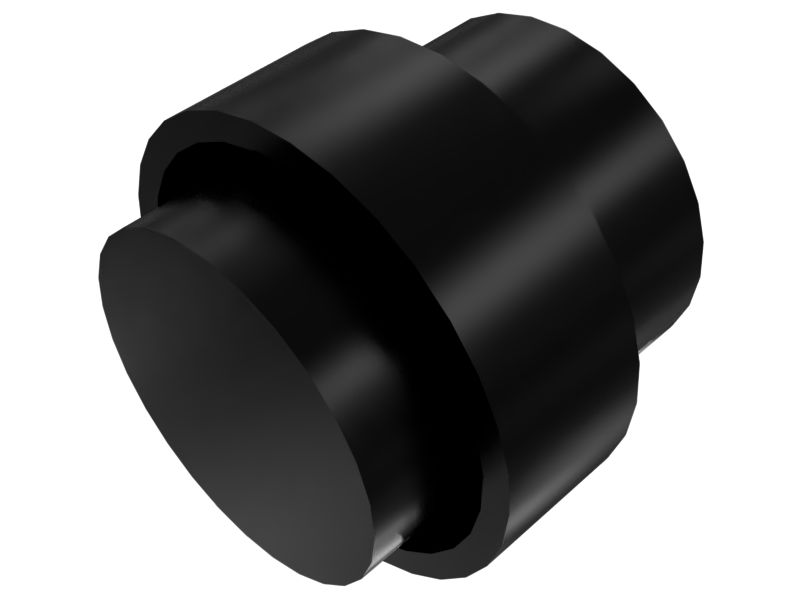

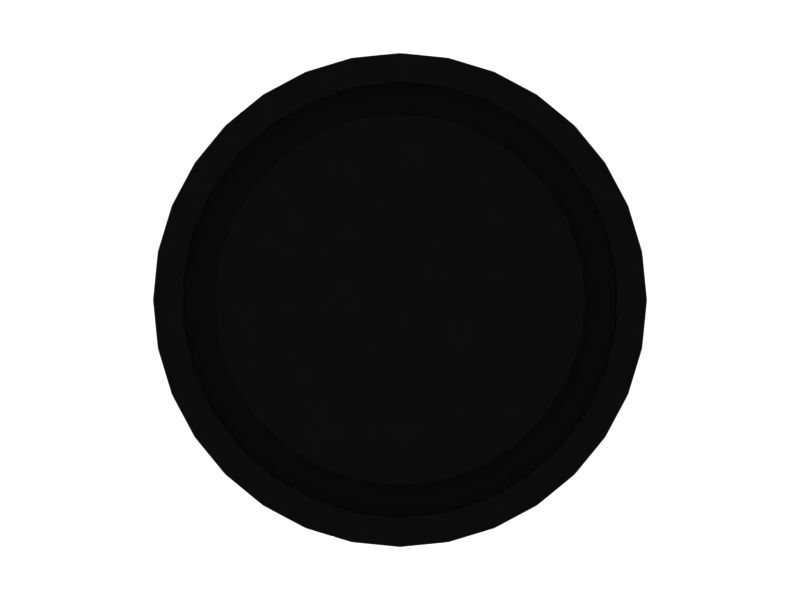

8N-1514: 37-контактный разъем
37-контактный разъем Cat® шириной 57,15 мм для жгута проводов распределения питания двигателя
Заинтересовал товар?
Схема
Не найдено
Описание для номера по каталогу 8N-1514
Описание:
В штекерных соединителях Cat используется система штифтового соединения и разъема для надежного электрического соединения в различных электрических компонентах, используемых на оборудовании Cat для тяжелых условий эксплуатации.
Характеристики:
• Тип контакта: Розетка
• Количество контактов: 37
• Размер контакта: 16
• Тип разъема: Круговой
• Серия разъемов: CE
• Размер корпуса: 32
• Размер провода: 18-16 AWG
• Материал корпуса: Алюминий
• Штепсель снабжен пылезащитным колпачком
Применение:
Штекерные соединители Cat обеспечивают надежный интерфейс «провод-провод» или «провод-устройство». Для получения дополнительной информации обратитесь к руководству пользователя или к местному дилеру Cat.
Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.
Технические характеристики номера по каталогу 8N-1514
-
Тип разъема: Заглушка
-
Сортамент провода (AWG): 18-16
-
Наружный диаметр (мм): 65,02
-
Длина (мм): 57,15
-
Количество контактов разъема: 37
-
Наружный диаметр (дюймы): 2,56
-
Длина (дюймы): 2,25
-
Размер резьбы (дюймы): 2–18
-
Material: Alloy Aluminum
