Разъем в сборе (гнездо)

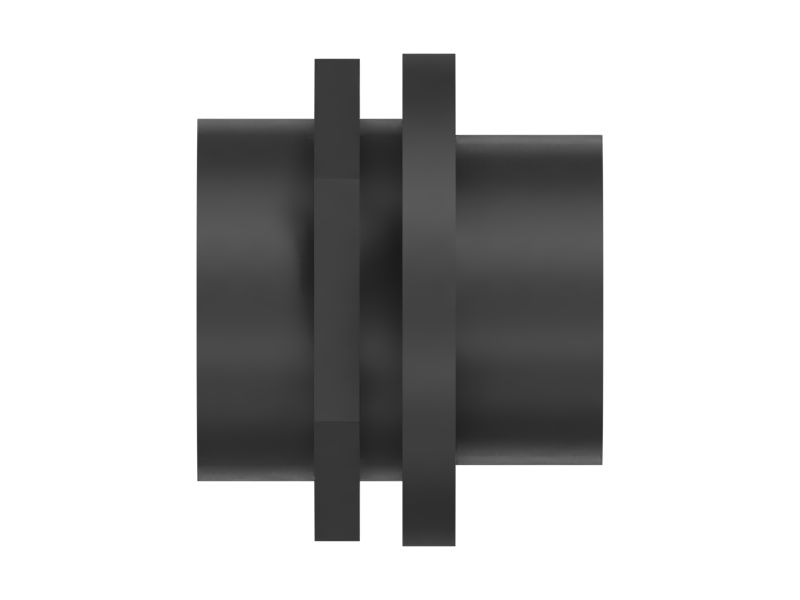

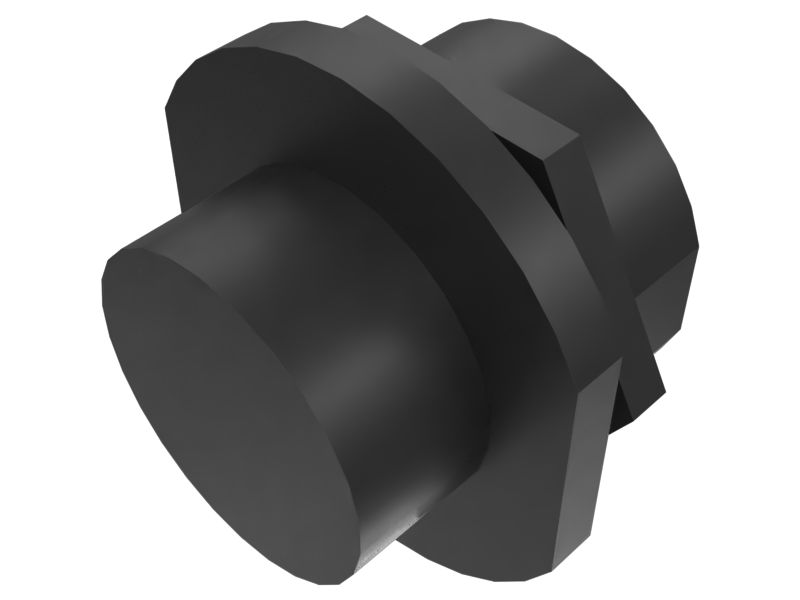

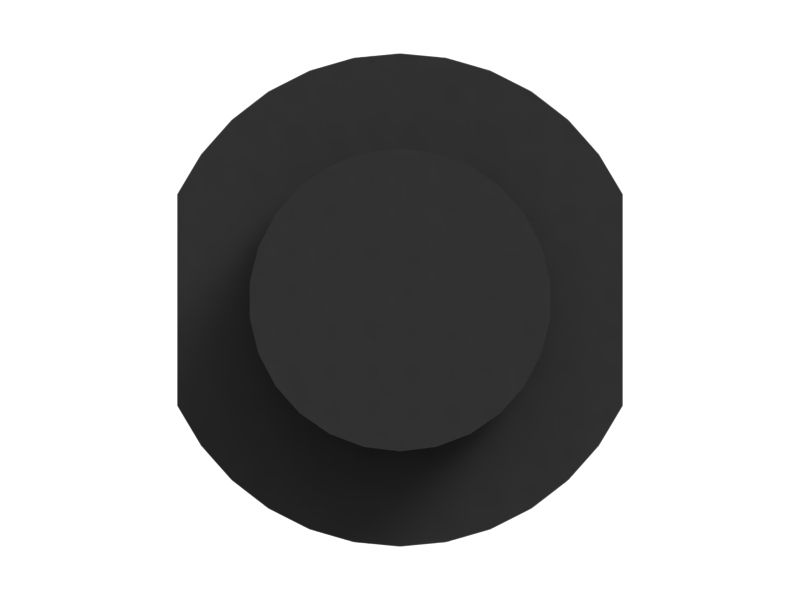

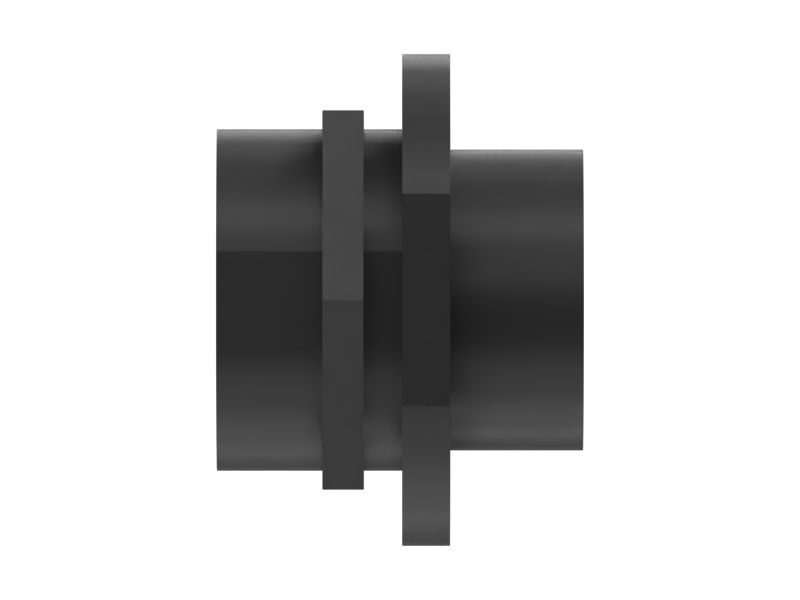

8N-1513: Разъем в сборе (гнездо)

Разъем Cat® в сборе (гнездо)


Заинтересовал товар?

Имя

Почта

Комментарий

Схема

Не найдено

Описание для номера по каталогу 8N-1513

Описание.
Гнездовые разъемы Cat в сборе используют систему штепсельно-гнездовых соединений для надежного электрического подключения в различных электрических системах в оборудовании Cat для тяжелых условий эксплуатации.

Характеристики.
• Тип контакта: штыревой.
• Количество контактов: 37.
• Размер контакта: 16.
• Тип разъема: гнездовой.
• Серия разъема: CE.
• Размер корпуса: 32.
• Размер провода: 18–16 AWG.
• Материал кожуха: алюминий.
• Макс. толщина панели: 6,5 мм (0,256 дюйма).
• Гнездо с пылезащитной крышкой.

Применение.
Гнездовые разъемы Cat обеспечивают надежное соединение между проводами или между проводом и интерфейсом устройства. Для получения дополнительных сведений см. руководство пользователя или обратитесь к местному дилеру компании Cat.

WarningOutline Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 8N-1513

  • Тип разъема: Электрическая розетка

  • Сортамент провода (AWG): 18-16

  • Наружный диаметр (мм): 82,6

  • Длина (мм): 61,47

  • Количество контактов разъема: 37

  • Наружный диаметр (дюймы): 3,25

  • Длина (дюймы): 2,42

  • Размер резьбы (дюймы): 2–18

  • Material: Alloy Aluminum

Совместимые модели для номера по каталогу 8N-1513

WHEEL LOADER

992G 990H 992K 950B/950E 966D 966E 950E 980C 980G 950B

MARINE ENGINE

C280-16 C280-12 C280-6 C280-8

SOIL COMPACTOR

II 825H 825G 825C 815B

WHEEL DOZER

II 844H 824H 824G 854K 824C

LANDFILL COMPACTOR

826H 826G 826C 816B

LOCOMOTIVE ENGINE

3516B 3508B 3512B

TRACK FELLER BUNCHER

522B TK752 1390 1090 1190 552 1190T 541 2 2390

MINING EXCAVATOR

5130B

WHEEL TRACTOR

637E 657E 627F 621F 623F

WHEEL FELLER BUNCHER

533 543

MARINE AUXILIARY

3508B

INDUSTRIAL ENGINE

3512B

MOTOR GRADER

24H

INDUSTRIAL TRACTOR

HA771
