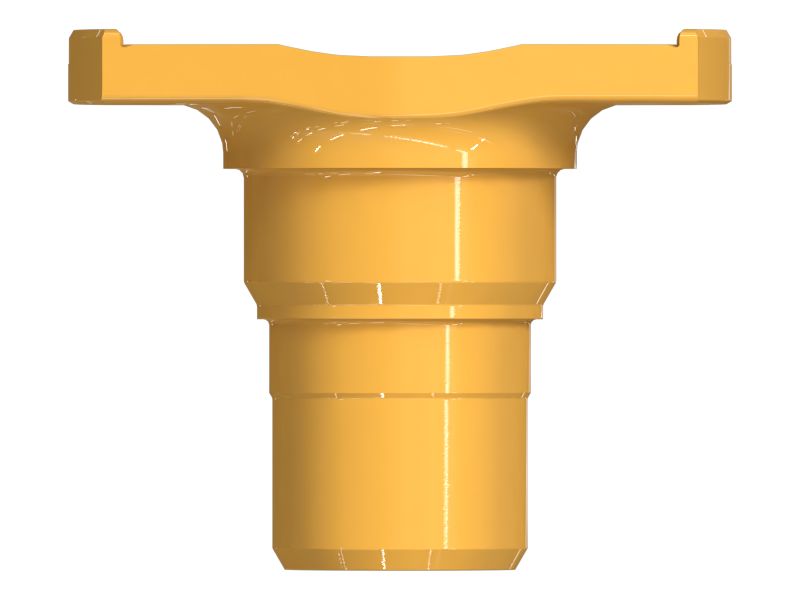

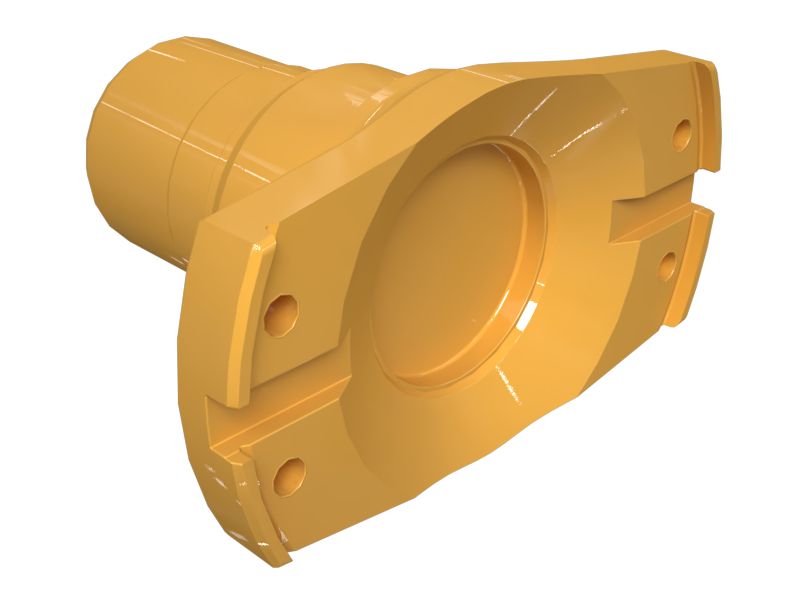

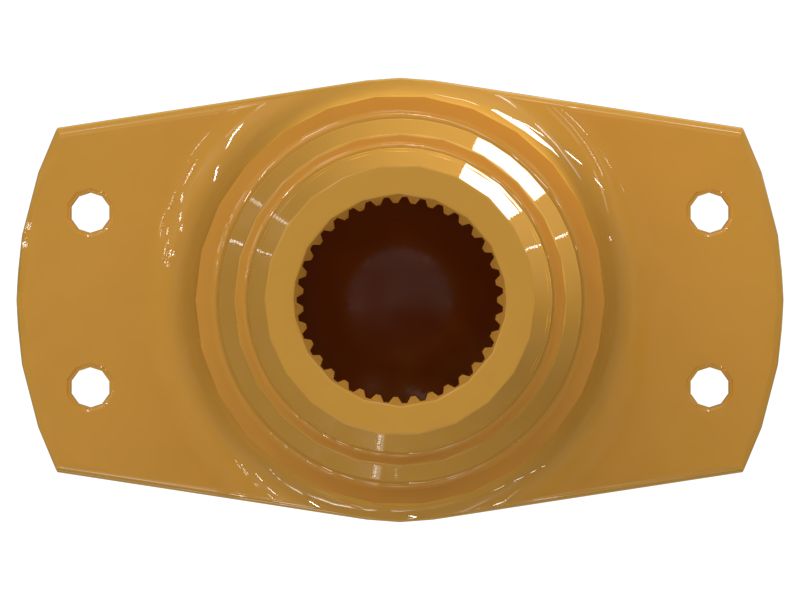

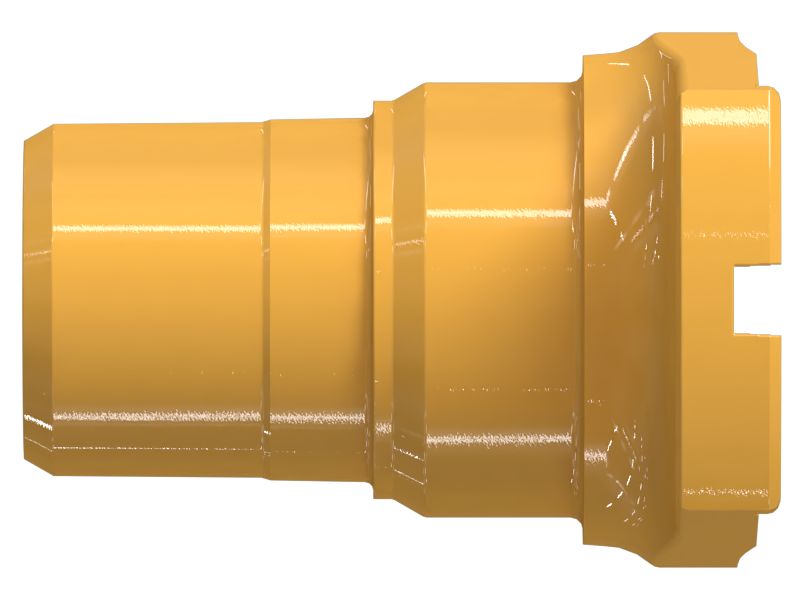

8E-9487: Вилка — приводной вал

Описание:
Вилка (номер по каталогу 8E-9487) используется в приводном валу некоторых моделей гусеничных бульдозеров и обеспечивает соединение с карданным шарниром.

Компоненты силовой передачи Cat должны выдерживать большой крутящий момент, высокие ударные нагрузки, а также частые смены направления и переключения передач. Cat разрабатывает и изготавливает компоненты коробки передач и бортового редуктора, учитывая эти требования. Вилки Cat предназначены для соединения жестких валов с помощью крестовины в сборе для передачи вращательного движения колесам или гусеницам.

Характеристики:
• Вилка крыла 8C из закаленной стали и заглушка
• Внутренний шлиц с 35 зубьями
• Диаметр шлица основы: 48,1 мм (1,89 дюйма)
• Ширина: 216 мм (8,50 дюйма)
• Высота: 170,6 мм (6,72 дюйма)
• Размер резьбы: 1/2-20, 4 отверстия

Применение:
Для получения дополнительной информации см. руководство владельца или обратитесь к местному дилеру Cat.

• Диаметр (дюймы): 1,89 (основание шлица)

• Диаметр (мм): 48,1 (основание шлица)

• Высота (дюймы): 6,72

• Высота (мм): 170,6

• Материал: Закаленная сталь

• Количество зубьев: 35 (внутренний)

• Размер резьбы (дюймы): 1/2-20 (4 шт.)

• Ширина (дюймы): 8,50

• Ширина (мм): 216
