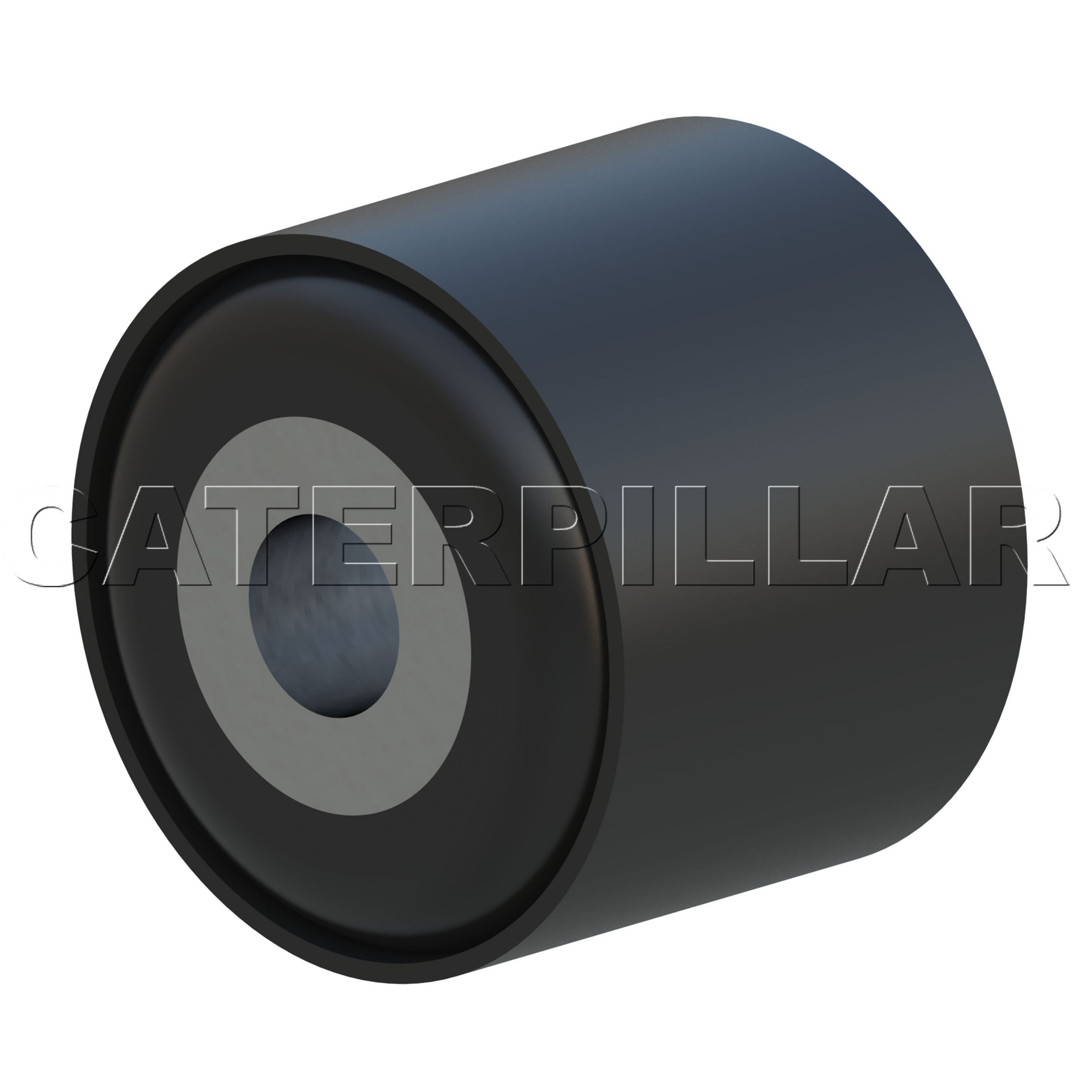

8D-4972: КРЕПЛЕНИЕ

Описание:
Изолирующие опоры используются для установки и размещения систем и изолируют компоненты от влияния окружающих конструкций (вибрации, ударов, шума).

Крепежные втулки — это цилиндрические резиновые компоненты со стальной гильзой внутри. Они могут быть прямыми или фланцевыми с кромкой. Некоторые монтируются во внешнюю втулку.

Характеристики:
Системы крепления Cat® предназначены для снижения механических напряжений на закрепленных компонентах для того, чтобы увеличить их срок службы, сохранить производительность и повысить комфортность работы оператора. Вся система (конструкция, выбор материала, места размещения, креплений и т. д.) оптимизирована и проверена на соответствие требованиям области применения.

Крепежные детали втулки предназначены главным образом для принятия радиальных нагрузок, некоторые могут допускать вращение. Они, как правило, запрессованы в несущую конструкцию для обеспечения прочного стабильного соединения. Втулки с внешними гильзами также могут быть установлены в несущую конструкцию с колпачком и седлом.

Применение:
Монтажные детали втулки широко используются в различных крепежных системах Cat, в том числе в силовой передаче, охладителе, электронной системе, кабине, ОВКВ и гидросистемах.

• Внутренний диаметр (дюймы): 0,6

• Наружный диаметр трубопровода управления (мм): 59,8

• Габаритная длина (мм): 50,8

• Тип крепления: Втулка с внешней муфтой

• Наружный диаметр трубопровода управления (дюймы): 2,35

• Внутренний диаметр (мм): 16,3
