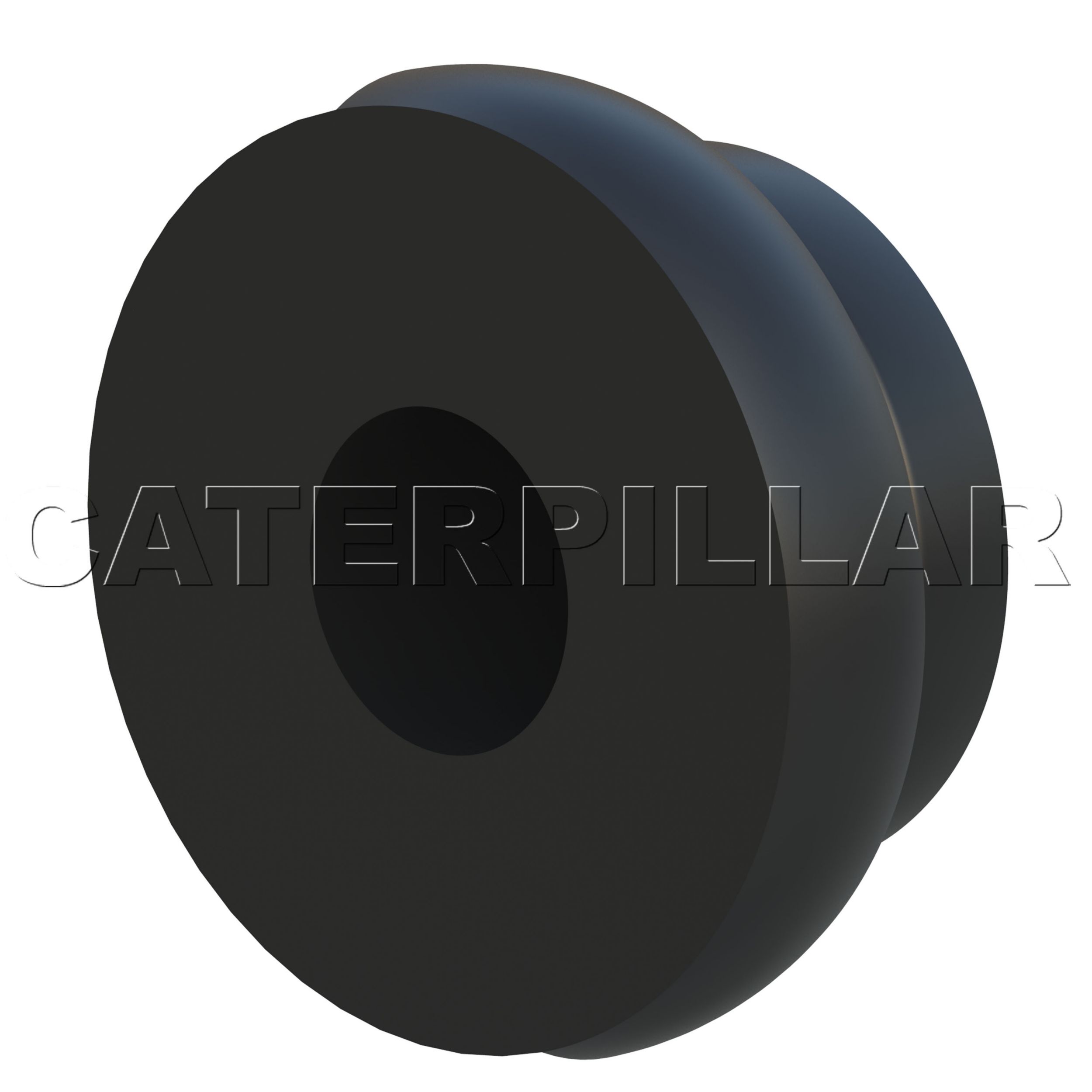

8D-3932: Крепление внутреннего диаметра хладагента 16,5 мм
Крепление конденсатора хладагента Cat® для кондиционера воздуха защищает конденсаторный блок, обеспе
Заинтересовал товар?
Схема
Не найдено
Описание для номера по каталогу 8D-3932
Описание:
Изолирующие крепления используются для крепления и позиционирования систем, учета смещений и изоляции компонентов от окружающей конструкции (вибрации, ударов, шума).
В деформируемых опорах используются резиновые заслонки, которые расплющиваются или расширяются при установке в опорную пластину с образованием независимой деформируемой площадки.
Характеристики:
Системы крепления Cat® предназначены для снижения нагрузки на установленные компоненты и их деформации, чтобы увеличить их долговечность и срок службы, а также повысить комфорт оператора. Вся система (конструкция крепления, выбор материала, размещение, аппаратное обеспечение и т. д.) оптимизирована и проверена в соответствии с конкретными требованиями применения.
Деформируемые опоры представляют собой простую цельную конструкцию. При установке следует выполнять соответствующие процедуры, чтобы обеспечить полную посадку и правильное расширение деформируемого конца.
Назначение:
Грибовидные крепления используются в самых разных системах Cat, особенно при малых и средних нагрузках, таких как гидравлические трубопроводы, резервуары, вентиляторы и группы охладителей.
Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.
Технические характеристики номера по каталогу 8D-3932
-
Длина втулки (мм): 25,4
-
Внутренний диаметр (дюймы): 0,65
-
Длина втулки (дюймы): 1
-
Внешний диаметр головки (мм): 50,8
-
Наружный диаметр трубопровода управления (мм): 34,3
-
Габаритная длина (мм): 31,8
-
Тип крепления: Деформируемые опоры
-
Внешний диаметр головки (дюймы): 2 -
-
Наружный диаметр трубопровода управления (дюймы): 1,35
-
Стандартный размер болта (мм): M12
-
Внутренний диаметр (мм): 16,5
-
Material: Carbon Steel
