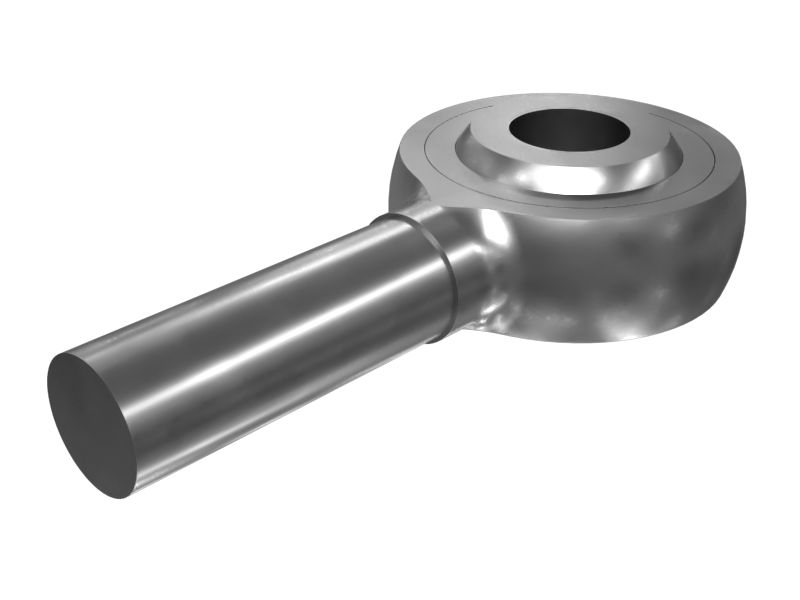

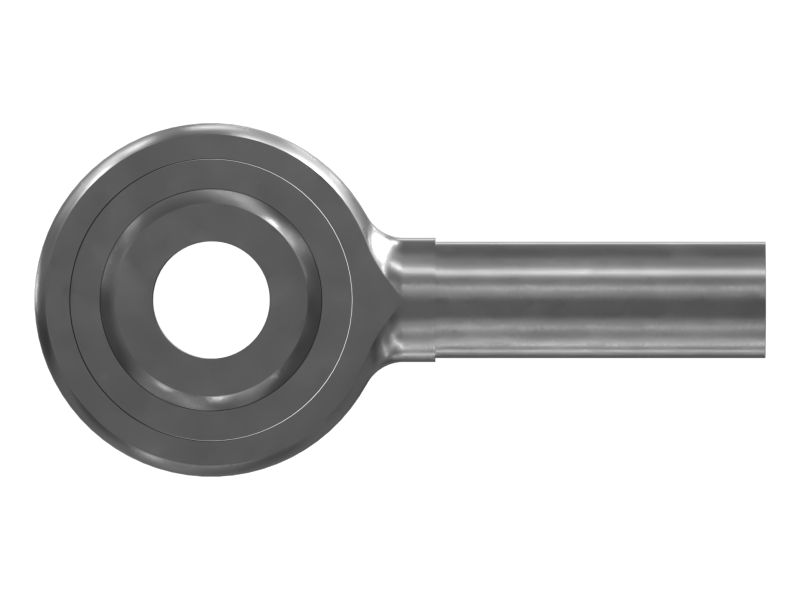

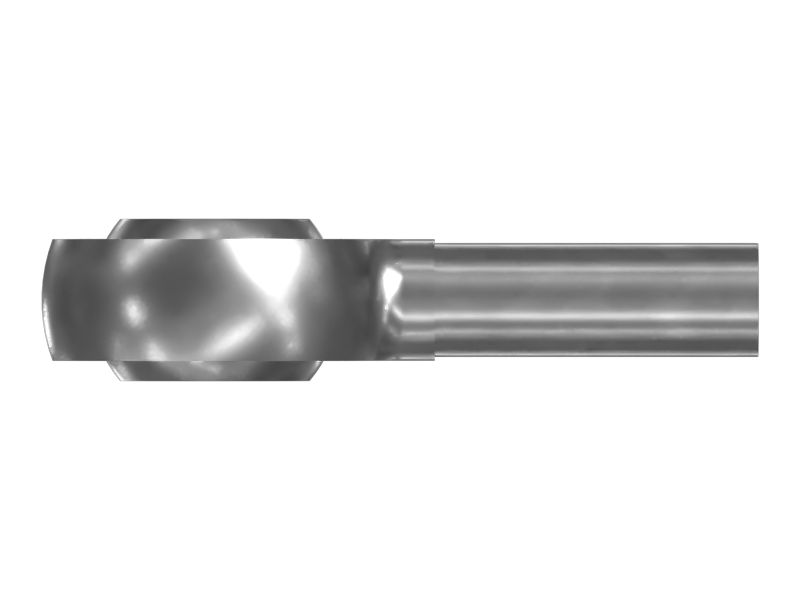

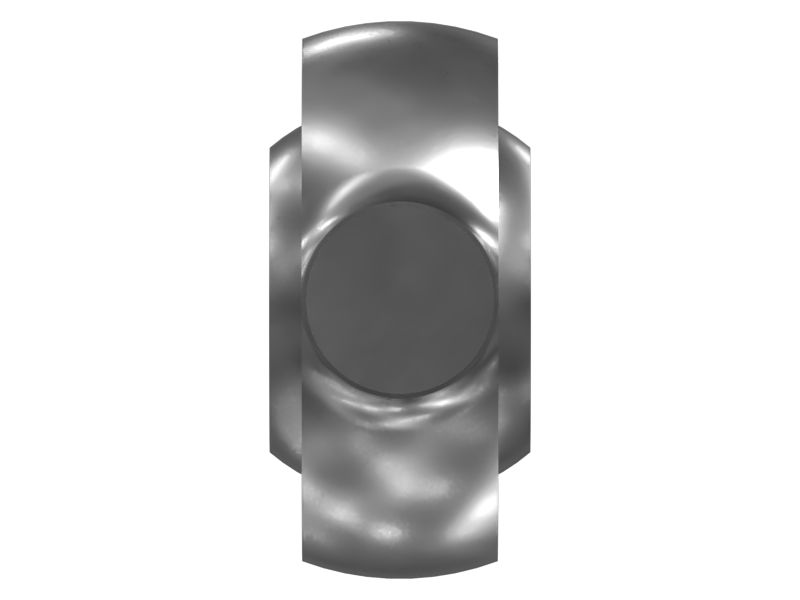

8C-5057: Головка шатуна сферическая

Описание.
Сферические головки шатунов Cat® отличаются длительным сроком службы, минимальным обслуживанием и обладают высокой эксплуатационной надежностью. Сферические головки шатунов тяги обеспечивают подвижное шарнирное соединение, которое адаптирует колебания при медленном вращении. Эти соединения также устраняют несоответствие между головкой шатуна и прикрепленным валом. Сферические головки шатунов включают глазообразную головку со встроенной стойкой, которая образует кожух для сферического подшипника. Подшипники снижают трение и обеспечивают защиту между сопрягаемыми деталями. Они специально разработаны для работы на низкой и средней скоростях с большими нагрузками и малым или средним боковым смещением.

Характеристики.
• Размер резьбы: М10.
• Длина резьбы: 47 мм (1,850 дюйма).
• Материал: сталь.
• Угол качения: 16°.
• Большая грузоподъемность.
• Легкость установки и снятия.
• Подходят для высоких статических и переменных нагрузок, а также ударных нагрузок.

Применение.
Сферические головки шатунов Cat, как правило, используются в тягах или рычажных механизмах и узлах управления, где крайне важны прочность и гибкость.

• Описание материала: Сталь

• Расстояние до отверстия под палец — A (мм): 47

• Диаметр головки штока — B (мм): 29

• Расстояние до отверстия под палец — A (дюймы): 1,85

• Диаметр головки штока — В (дюймы): 1,141

• Высота — C (мм): 14,0

• Тип головки шатуна: Сферический

• Диаметр штока (мм): M10

• Material: Alloy Steel
