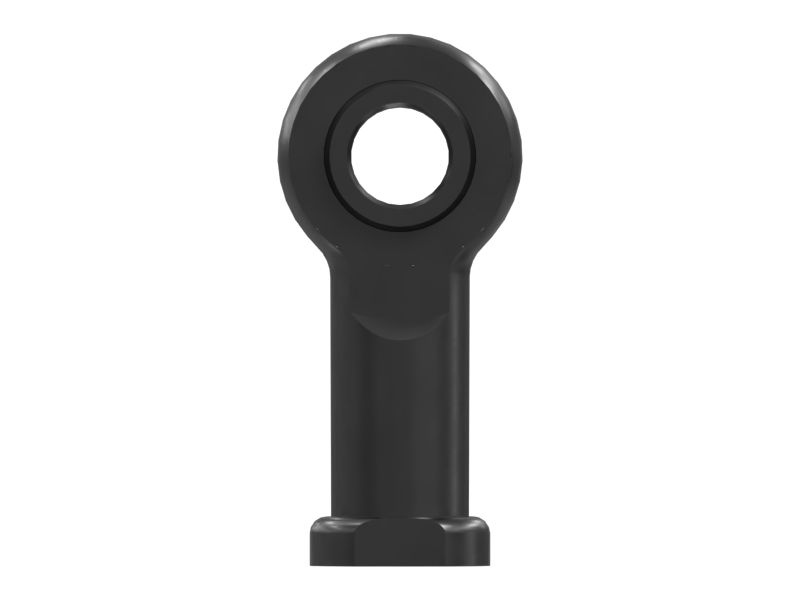

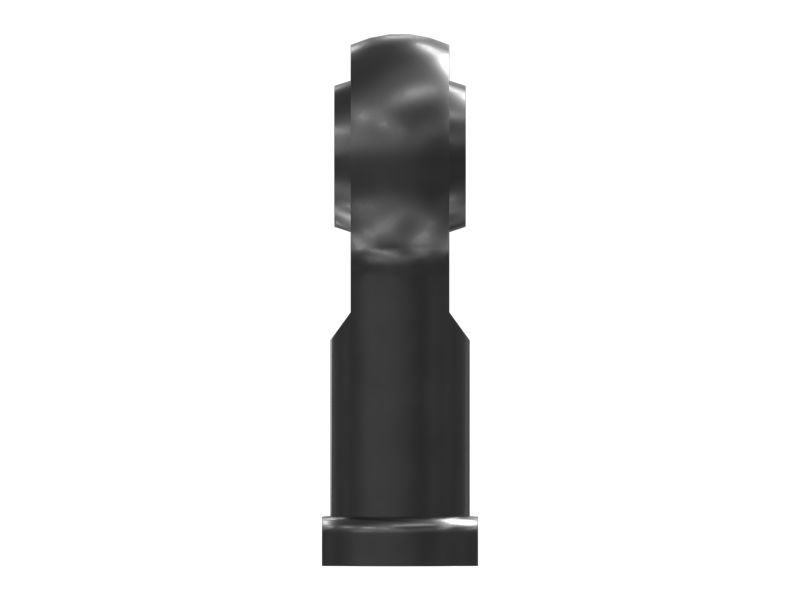

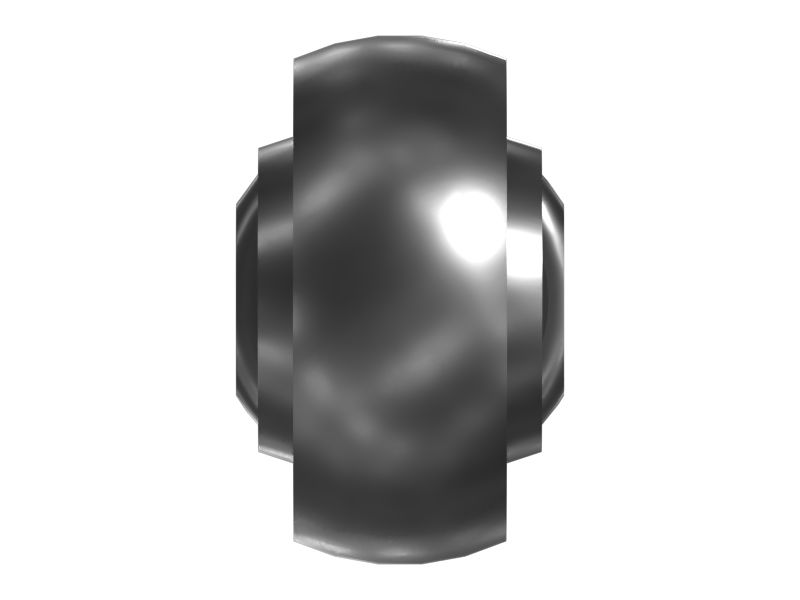

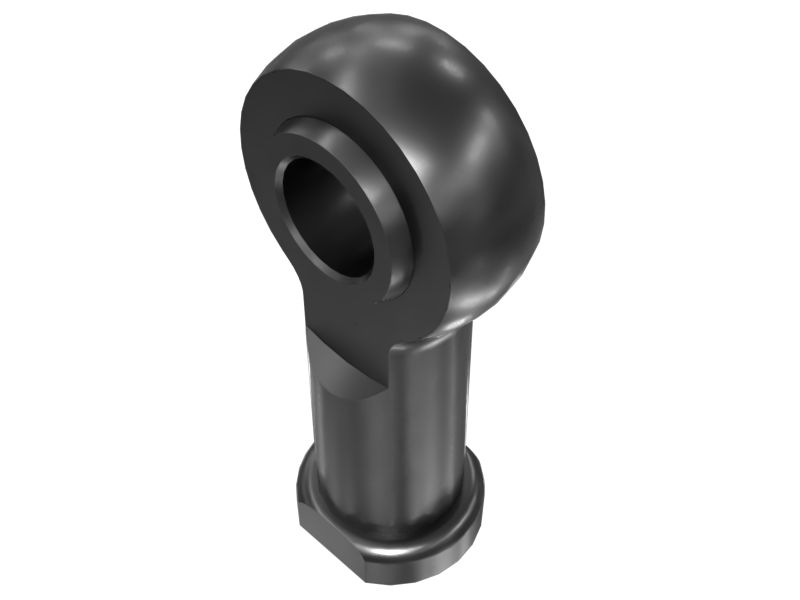

8C-3392: Головка шатуна сферическая

Описание.
Сферические головки шатунов Cat® имеют длительный срок службы, требуют минимального обслуживания и обладают высокой операционной надежностью. Сферические головки шатунов обеспечивают подвижное шарнирное соединение, которое адаптирует колебания при медленном вращении. Эти соединения также устраняют несоответствие между головкой шатуна и прикрепленным валом. Сферические головки шатунов включают глазообразную головку со встроенной стойкой, которая образует кожух для сферического подшипника. Подшипники снижают трение и обеспечивают защиту между сопрягаемыми деталями. Они специально разработаны для работы на низкой и средней скоростях с большими нагрузками и незначительным боковым смещением.

Характеристики.
• Размер 12.
• Размер резьбы: M12.
• Длина: 49 мм (1,93 дюйма).
• Материал: сталь.
• Большая грузоподъемность.
• Легкая установка и снятие.
• Подходят для тяжелых статических и переменных нагрузок.

Применение.
Сферические головки шатунов Cat обычно используются в тягах или рычажных механизмах и узлах управления, где крайне важны сила и гибкость.

• Высота — C (мм): 16

• Внутренний диаметр (мм): 12

• Длина (мм): 66

• Расстояние до отверстия под палец — A (мм): 49

• Описание материала: Сталь

• Диаметр головки штока — B (мм): 34

• Размер резьбы (мм): M12

• Тип головки шатуна: Сферический

• Ширина (мм): 22

• Высота — C (дюймы): 0,63

• Внутренний диаметр (дюймы): 0,47

• Длина (дюймы): 2,56

• Расстояние до отверстия под палец — A (дюймы): 1,93

• Диаметр головки штока — В (дюймы): 1,34

• Ширина (дюймы): 0,87

• Шаг (мм): 1,75

• Диаметр штока (мм): M12

• Material: Alloy Steel
