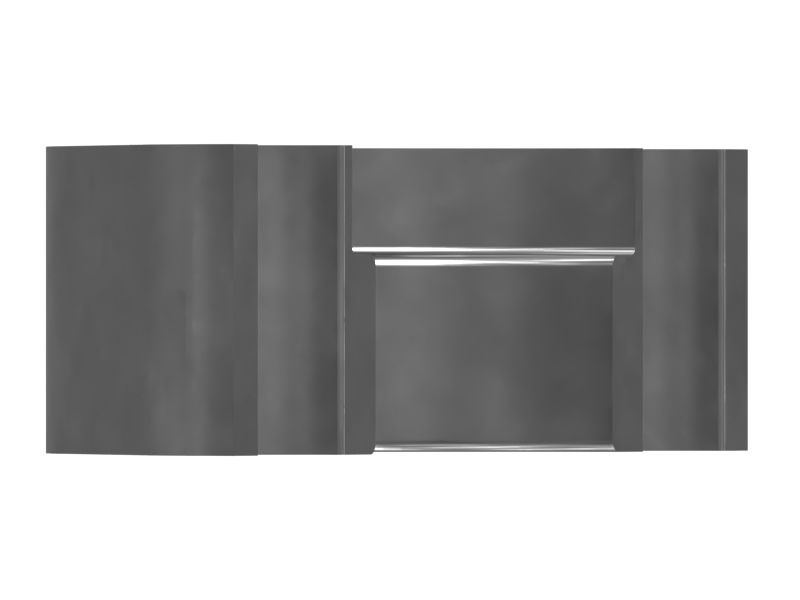

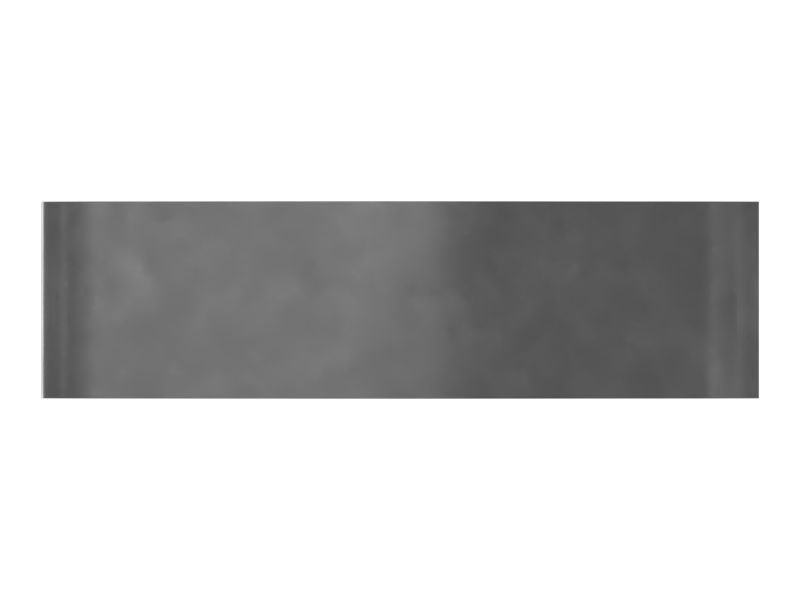

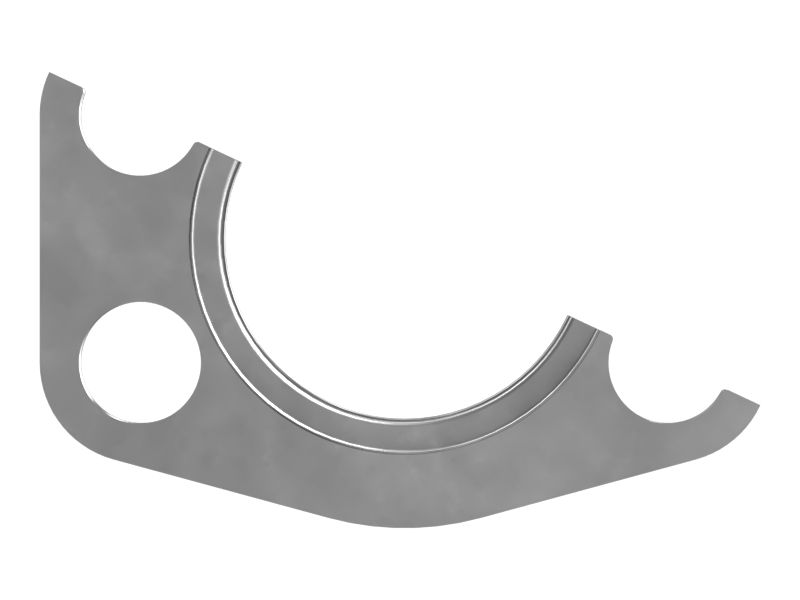

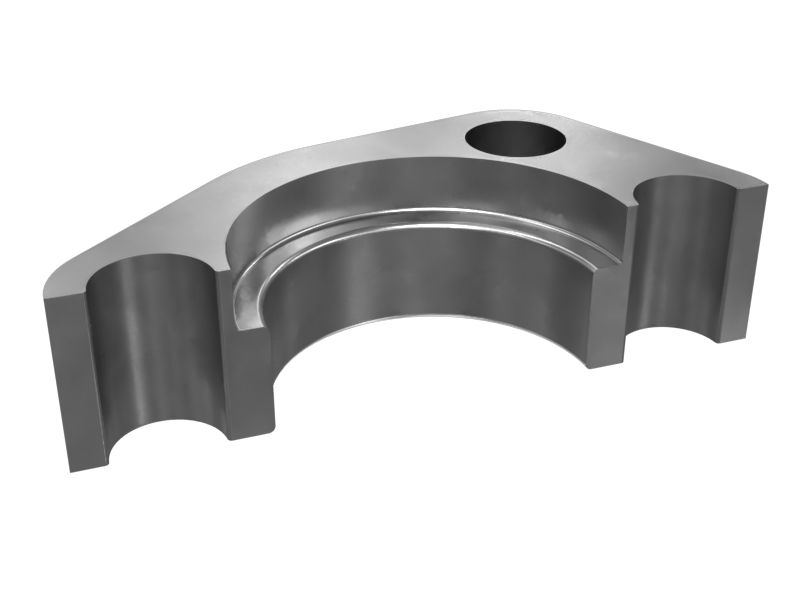

8C-3205: Разъемный фланец с диаметром расточенного отверстия 38,89 мм

Описание:
Фланцевые соединители и фланцевые зажимы Cat® соответствуют высочайшим стандартам качества, надежности и долговечности. Эти фланцевые компоненты изготавливаются с точными допусками, чтобы обеспечить герметичность соединений. Каждый фланцевый соединитель и фланцевый зажим Cat разработаны в соответствии с отраслевыми стандартами по рабочему давлению, циклическим нагрузкам и защите от коррозии или превосходят их, чтобы обеспечить длительный срок службы и надлежащую функциональность машины.

Характеристики:
• Соединительные компоненты трубок и шлангов для транспортировки жидкости
• Спроектированы таким образом, чтобы соответствовать или превосходить эксплуатационные характеристики стандартных деталей и обеспечивать герметичные соединения.
• Изображение приведено только для справки. Конструкция фланцевого компонента может незначительно отличаться от изображенного на рисунке, но деталь спроектирована таким образом, чтобы быть взаимозаменяемой с оригинальной деталью.

Применение:
Фланцевые соединители и фланцевые хомуты предназначены для соединения шлангов и трубок для транспортировки жидкости с другими компонентами системы. Для получения дополнительной информации обратитесь к руководству пользователя или к местному дилеру Cat.

• Тип фланца: Разрез

• Тип разъема: Типоразмер -12, код 61

• Материал: Сталь

• Размер отверстия (мм): 11 (4 шт.)

• Длина (мм): 66

• Ширина (мм): 52

• Толщина фланца (мм): 18

• Расстояние между отверстиями фланца (мм): 22; 48

• Размер отверстия (дюймы): 0,43 (4 шт.)

• Длина (дюймы): 2,58

• Ширина (дюймы): 2,05

• Толщина фланца (дюймы): 0,70

• Расстояние между отверстиями фланца (дюймы): 0,88; 1,87
