7Y-3731: Переходник фланцевый
Фланцевый переходник жидкостной системы (ORFS/фланец с 4 болтами) (специальный)
Заинтересовал товар?
Схема
Не найдено
Описание для номера по каталогу 7Y-3731
Описание.
Фланцевые соединители и фланцевые зажимы Cat® соответствуют самым высоким стандартам качества, надежности и прочности. Эти фланцевые компоненты изготавливаются в соответствии со строгими допусками для герметичности соединений. Каждый фланцевый соединитель и фланцевый зажим Cat соответствует отраслевым стандартам (или превосходит их) по рабочему давлению, циклической нагрузке и защите от коррозии, чтобы обеспечить долговечность и надлежащую работу машины.
Характеристики.
• Компоненты, соединяющие трубки и шланги системы перекачки жидкости.
• Соответствуют рабочим характеристикам стандартных деталей или превосходят их, обеспечивая герметичные соединения.

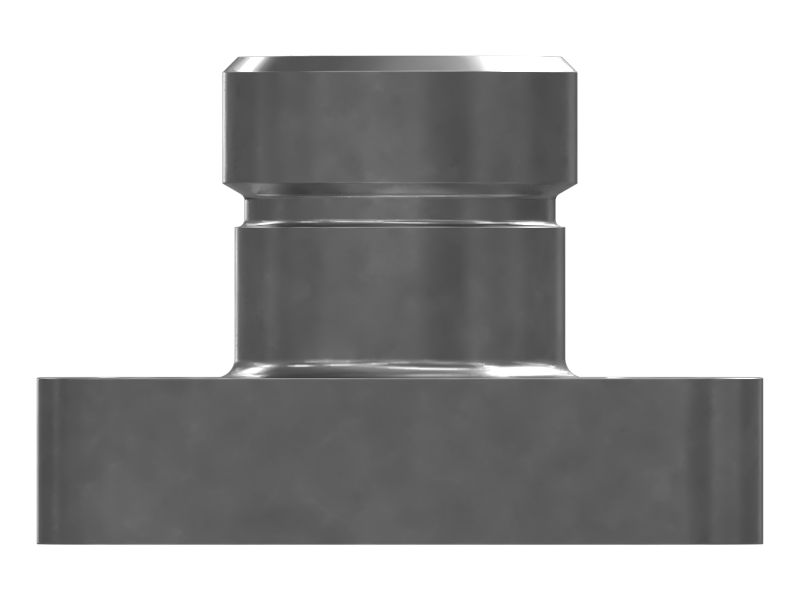

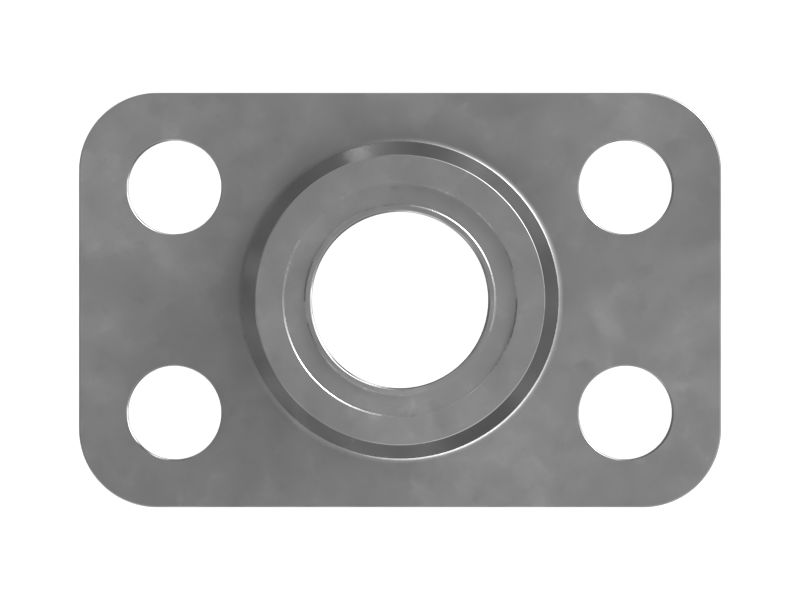

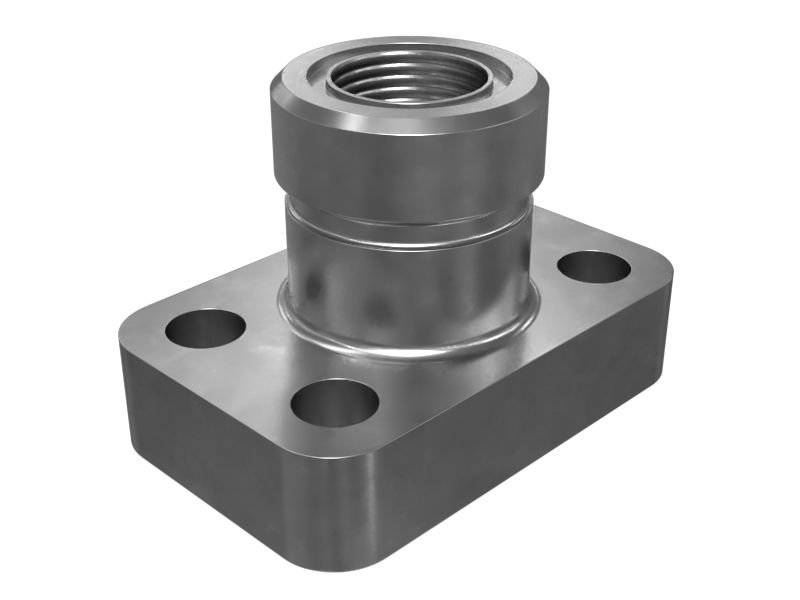

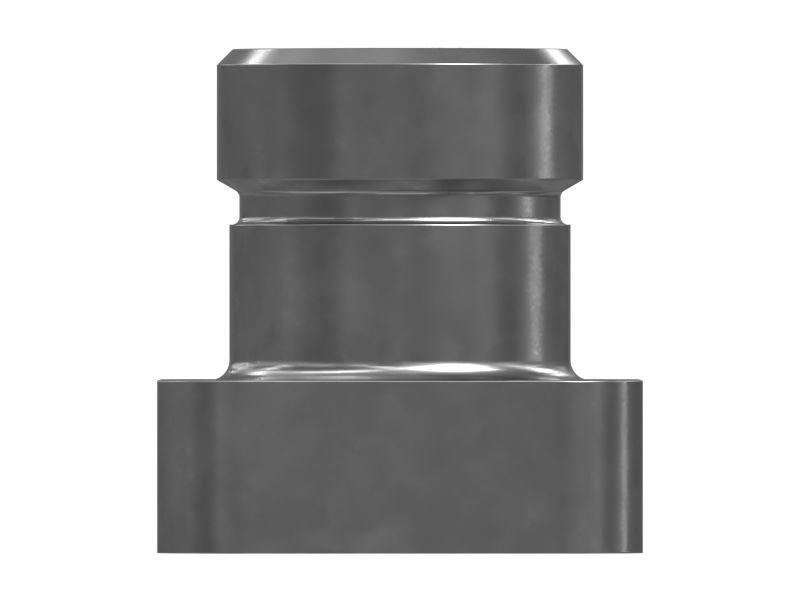

• Изображение предоставлено только для справки. Конструкция фланцевого компонента может немного отличаться от показанной на рисунке, но деталь взаимозаменяема с деталью OEM.
Применение.
Фланцевые соединители и фланцевые зажимы предназначены для соединения шлангов и трубок с другими компонентами системы. Для получения дополнительной информации см. руководство пользователя или обратитесь к местному дилеру компании Cat.
Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.
Технические характеристики номера по каталогу 7Y-3731
-
Тип фланца: Цельная
-
Тип разъема: -16 ORFS / фланец с 4 болтами
-
Материал: Сталь
-
Резьба: 1-7/16-12
-
Размер отверстия (мм): 11 (4 шт.)
-
Длина (мм): 70
-
Ширина (мм): 48
-
Толщина фланца (мм): 50
-
Расстояние между отверстиями фланца (мм): 52; 26
-
Размер отверстия (дюймы): 0,43 (4 шт.)
-
Длина (дюймы): 2,77
-
Ширина (дюймы): 1,89
-
Толщина фланца (дюймы): 1,97
-
Расстояние между отверстиями фланца (дюймы): 2,06; 1,03
