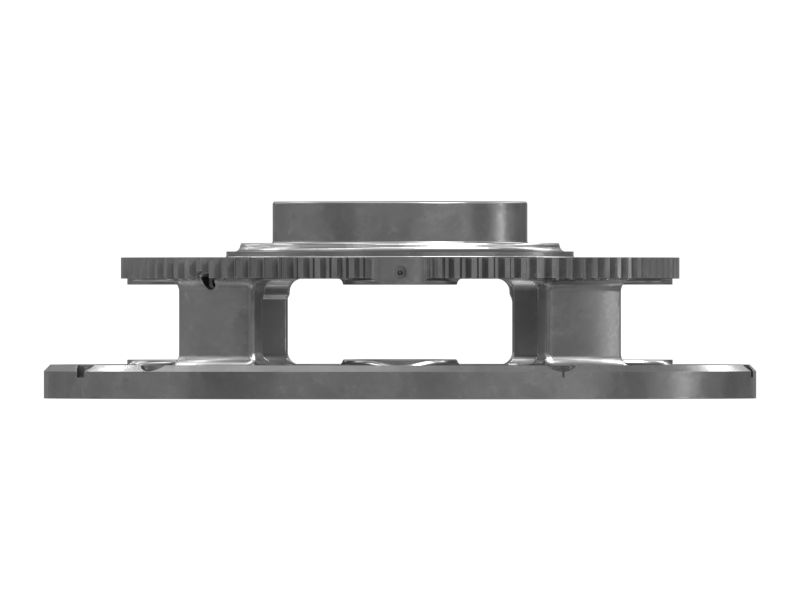

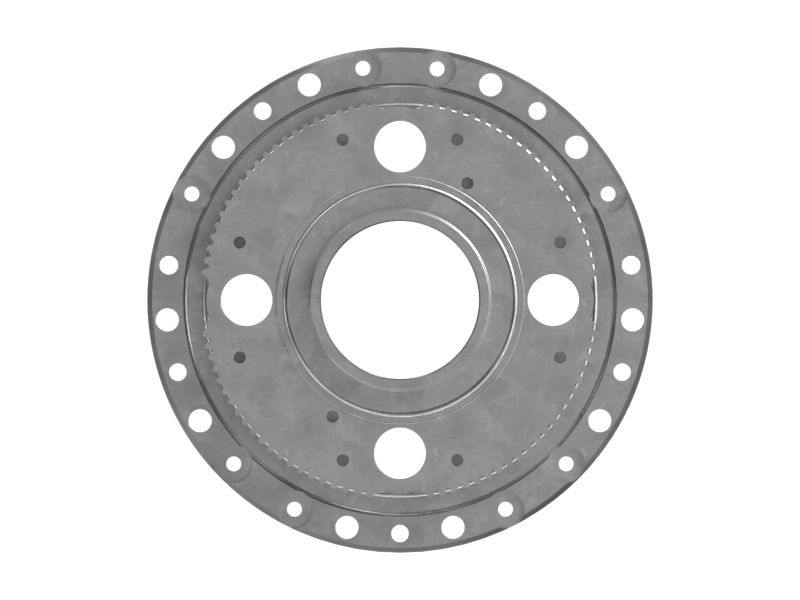

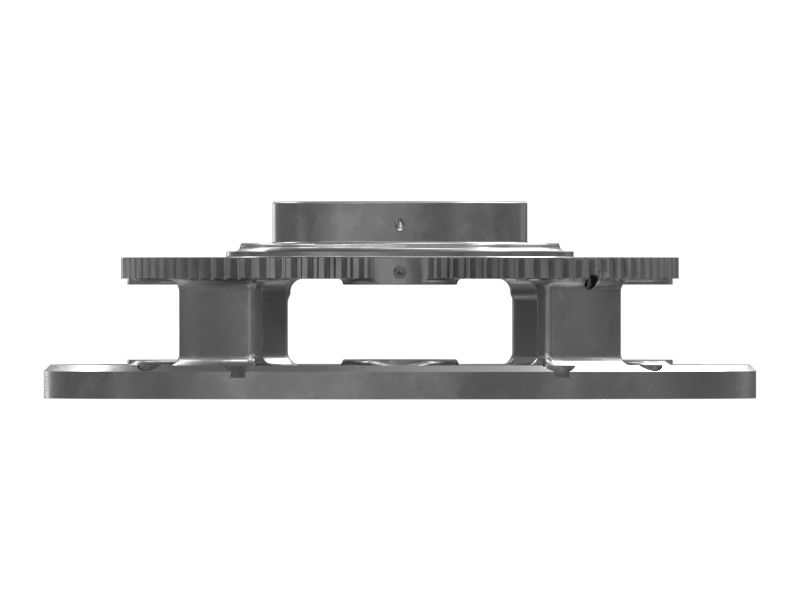

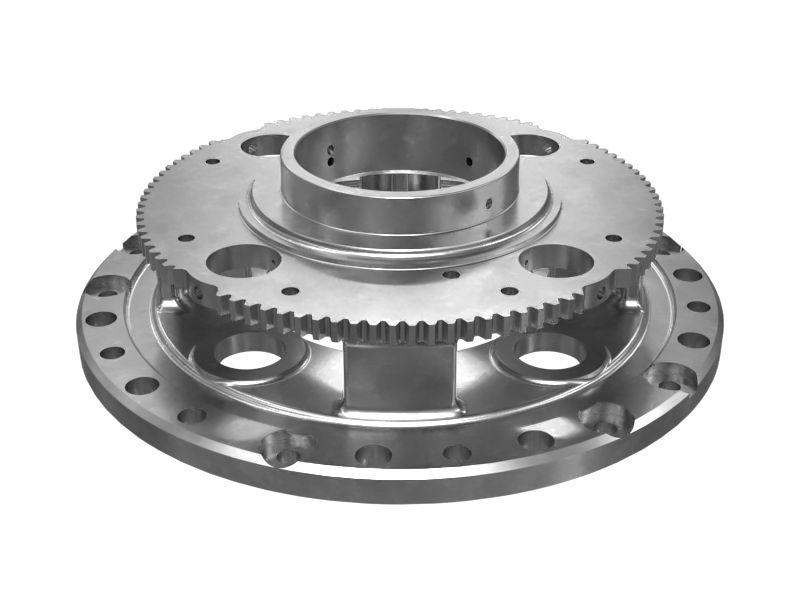

7S-8580: Водило поворотной муфты

Описание.
Компоненты трансмиссии Cat должны выдерживать большой крутящий момент, высокие ударные нагрузки, а также частые изменения направления и переключения передач. При проектировании и изготовлении коробок передач и компонентов бортовых редукторов компания Cat учитывает данные требования. В результате трансмиссия работает дольше и с большей интенсивностью в течение всего срока службы машины. Водило планетарной передачи Cat является основным компонентом в трансмиссии, соединяющим шестерни планетарной передачи с солнечной шестерней в системе планетарного привода.

Характеристики.
• Водило из чугуна.
• Количество зубьев наружного шлица: 101.
• Диаметр шага: 256,540 мм (10,100 дюйма).

Применение.
Компонент обслуживания планетарной трансмиссии. Для получения дополнительных сведений см. руководство пользователя или обращайтесь к местному дилеру компании Cat.

• Описание материала: Чугун

• Наружный диаметр (мм): 339,9

• Внутренний диаметр (мм): 106,37

• Габаритная длина (мм): 93,67

• Наружный диаметр (дюймы): 13,381

• Внутренний диаметр (дюймы): 4,187

• Габаритная длина (дюймы): 3,687

• Material: Ductile (Spheroidal) Iron
