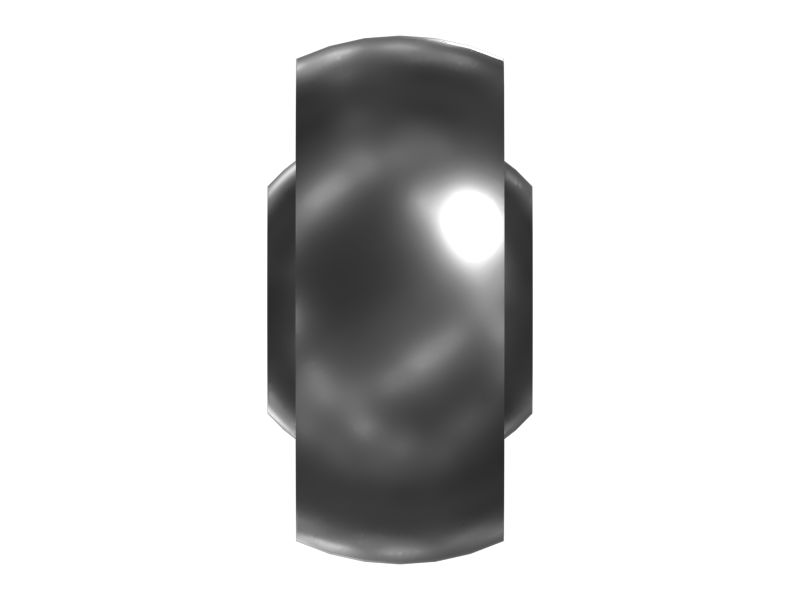

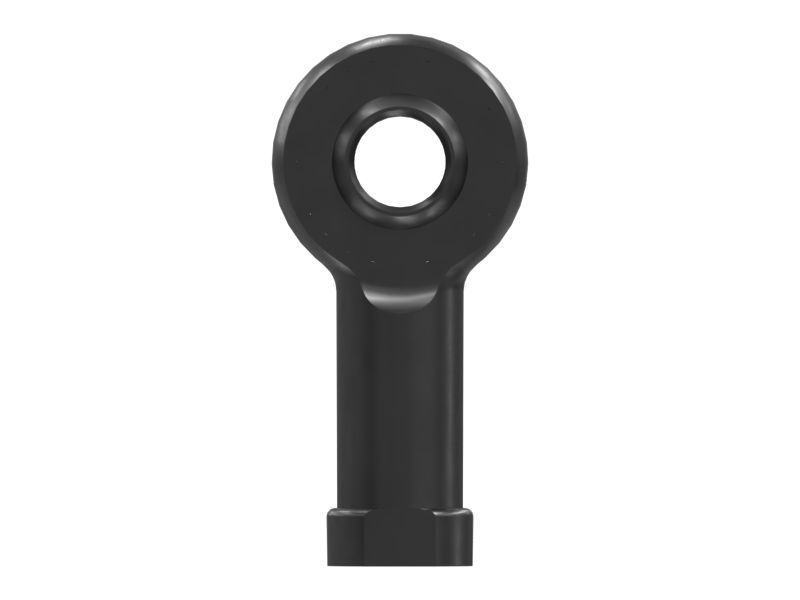

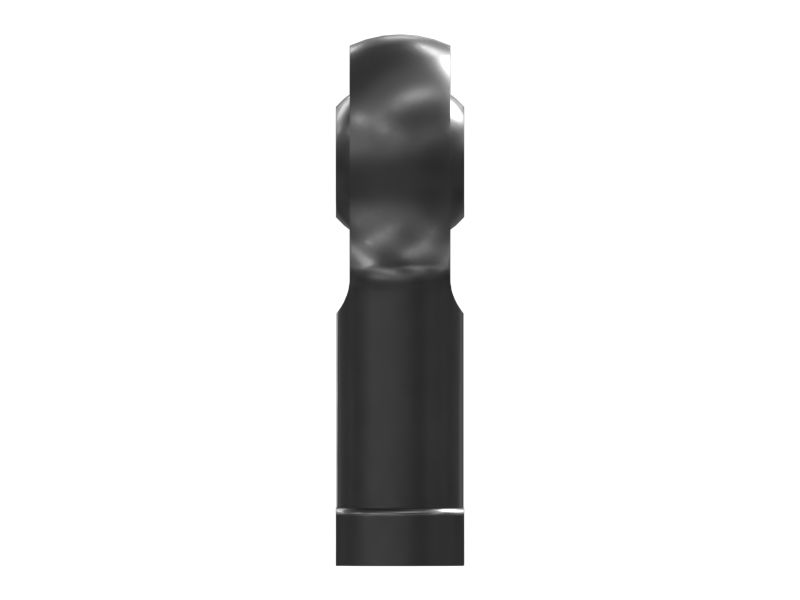

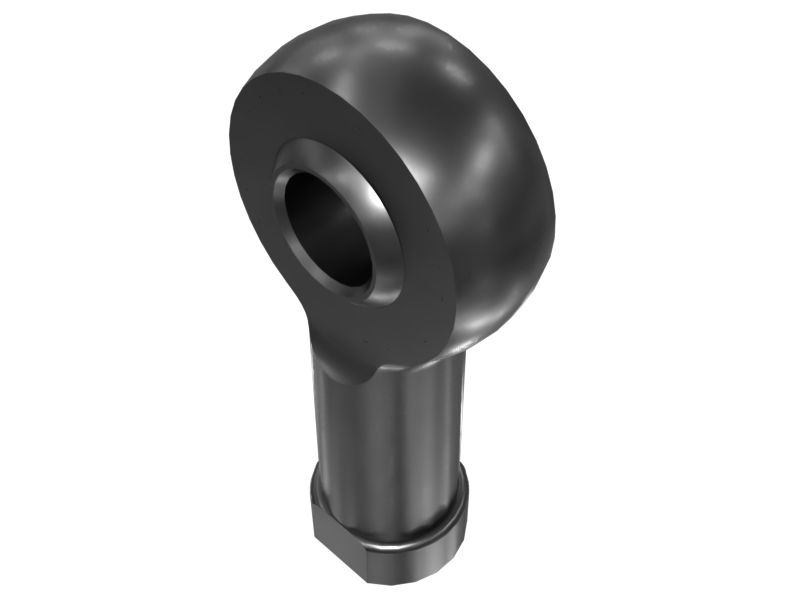

7H-3641: Сферическая головка шатуна

Описание.
Сферические головки шатунов Cat® имеют длительный срок службы, требуют минимального обслуживания и обладают высокой операционной надежностью. Сферические головки шатунов обеспечивают подвижное шарнирное соединение, которое адаптирует колебания при медленном вращении. Эти соединения также устраняют несоответствие между головкой шатуна и прикрепленным валом. Сферические головки шатунов включают глазообразную головку со встроенной стойкой, которая образует кожух для сферического подшипника. Подшипники снижают трение и обеспечивают защиту между сопрягаемыми деталями. Они специально разработаны для работы на низкой и средней скоростях с большими нагрузками и незначительным боковым смещением.

Характеристики.
• Большая грузоподъемность.
• Легкая установка и снятие.
• Подходят для тяжелых статических и переменных нагрузок.

Применение.
Сферические головки шатунов Cat обычно используются в тягах или рычажных механизмах и узлах управления, где крайне важны сила и гибкость.

• Длина резьбы (дюймы): 17,5

• Длина (мм): 35

• Ширина (мм): 11,1

• Шаг резьбы отверстия: 24

• Диаметр штока (дюймы): 5/16

• Высота — C (дюймы): 0,44

• Примечания: Диаметр проушины

• Диаметр головки штока — В (дюймы): 1,02

• Размер резьбы (мм): 0,312

• Описание материала: стальная сферическая головка шатуна

• Тип головки шатуна: Сферический

• Расстояние до отверстия под палец — A (дюймы): 1,37

• Material: Low Alloy Steel
