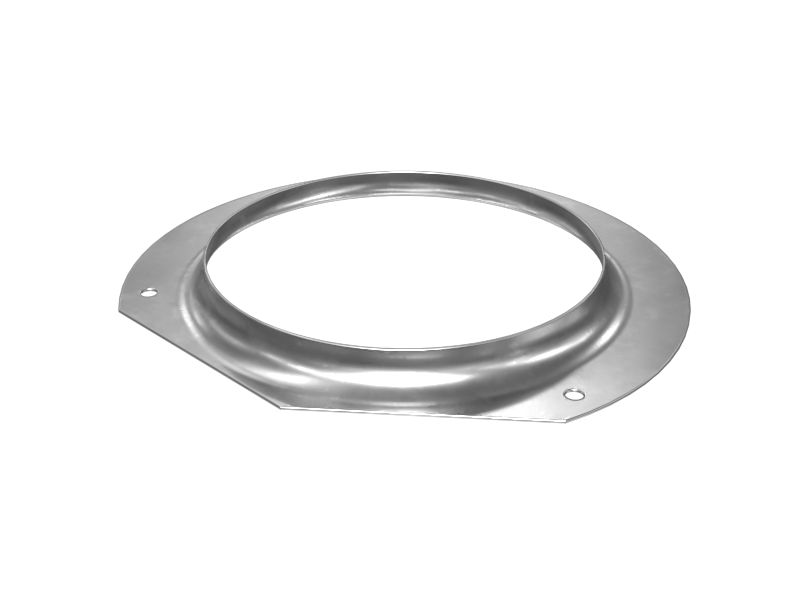

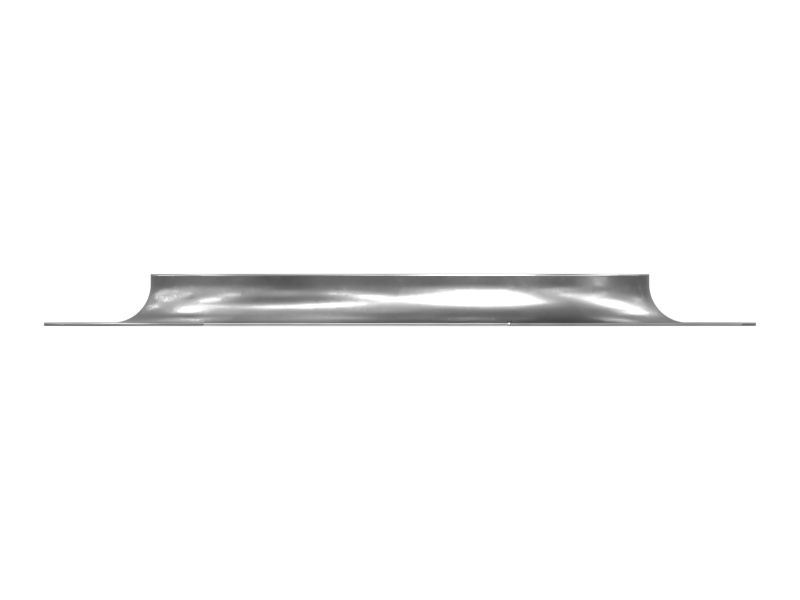

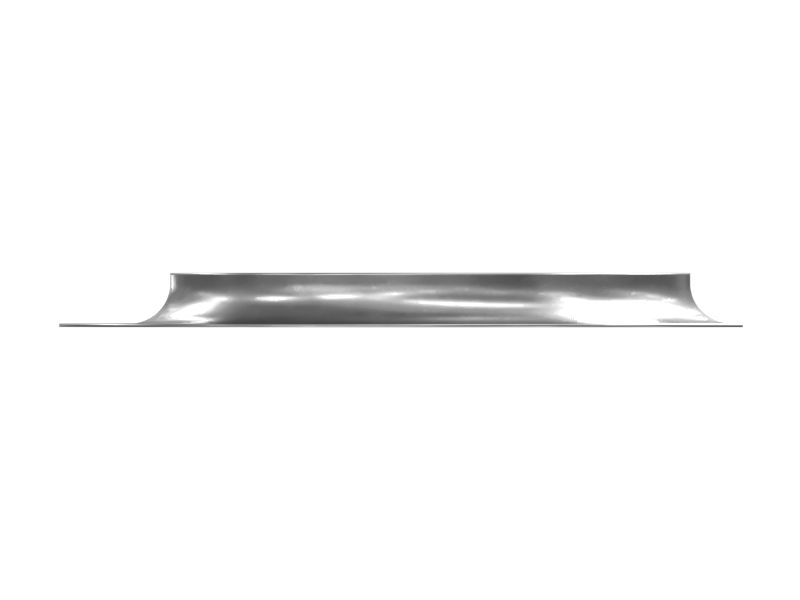

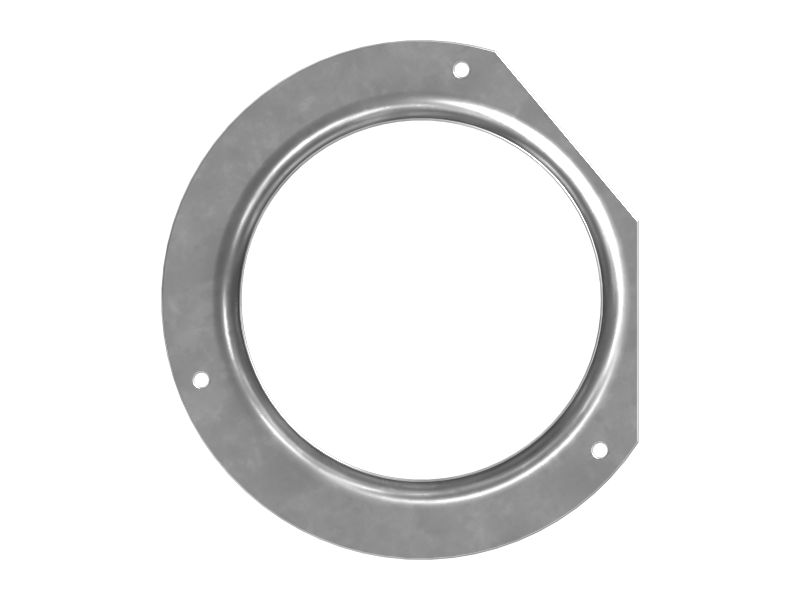

7G-0942: Измерительная диафрагма с внешним диаметром 174,6 мм

Описание:
'Измерительная диафрагма — это тонкая плоская пластина с точно обработанным отверстием в центре. Основная функция измерительной диафрагмы — точное измерение расхода жидкости, проходящей по трубопроводу. Измеряя падение давления на измерительной диафрагме с помощью датчиков давления, установленных выше и ниже по потоку диафрагмы, можно определить расход жидкости.

Характеристики:
• Обеспечивает точные и повторяемые измерения расхода.
• Простота и экономичность.
• Чем ниже потеря давления, тем меньше потери энергии в системе.

Назначение:
'Измерительная диафрагма устанавливается в трубопроводе или канале перпендикулярно направлению потока в системах ОВКВ для создания ограничения потока или перепада давления.

• Высота (дюймы): 0,47

• Высота (мм): 11,9

• Наружный диаметр (мм): 175

• Материал: Сталь

• Ширина (мм): 13

• Наружный диаметр (дюймы): 6,87

• Наружный диаметр (мм): 174,6

• Размер отверстия (мм): 8 (3X)

• Наружный диаметр (дюймы): 6,87

• Толщина (дюймы): 0,03

• Толщина (мм): 0,7

• Ширина (дюймы): 0,50

• Размер отверстия (дюймы): 0.31 (3X)
