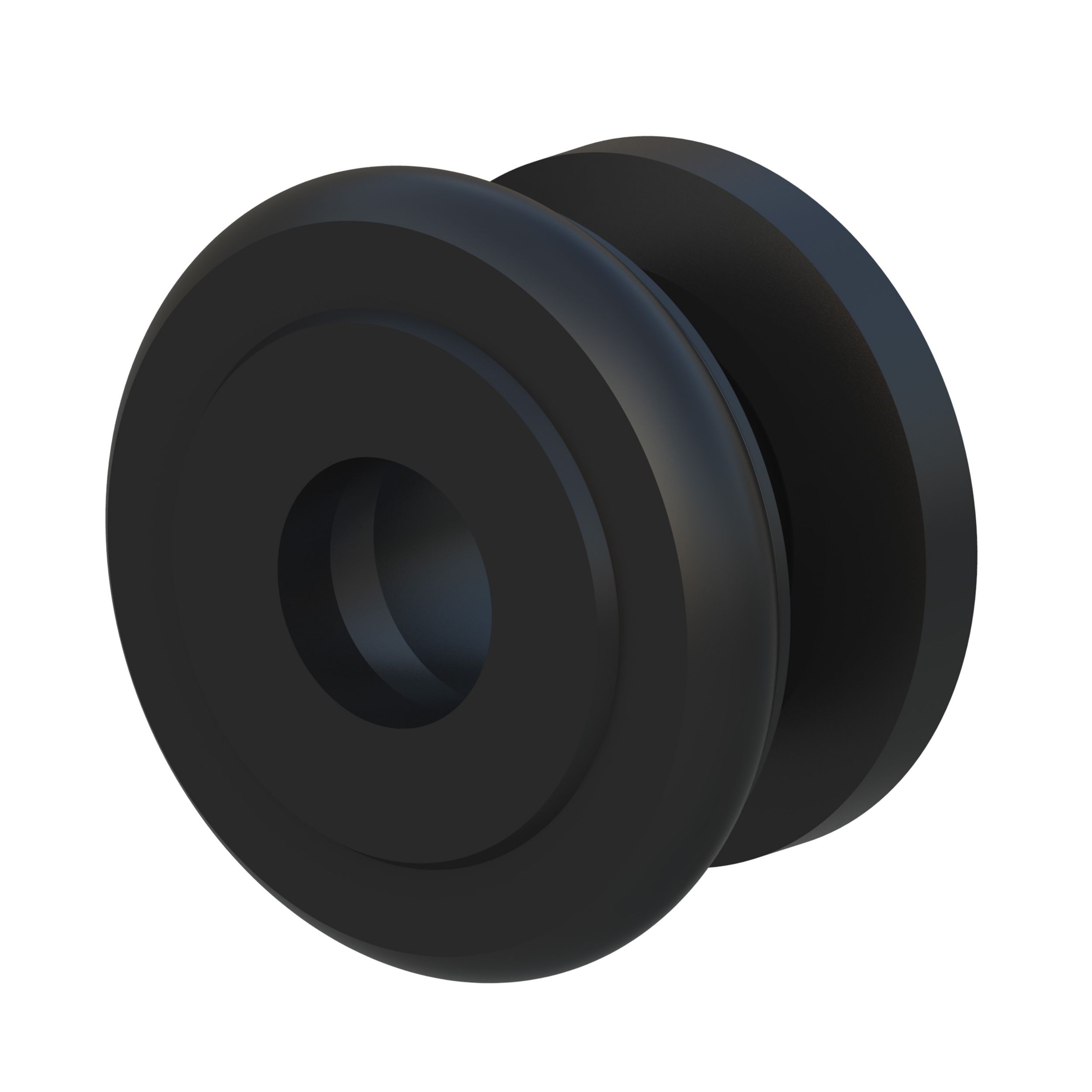

6Y-9960: Двухкомпонентное крепление двигателя, наружный диаметр 130 мм

Описание:
Изолирующие опоры используются для крепления и позиционирования систем, компенсации смещения и изоляции компонентов от окружающей конструкции (вибрация, удары, шум).

Двухкомпонентные опоры чрезвычайно универсальны и имеют симметричную (две опоры) и несимметричную опору плюс подушку конструкции. Они устанавливаются в отверстие на опорной пластине и фиксируются болтами через центральную втулку, которая может быть фиксированной или свободной.

Характеристики:
Системы крепления Cat® предназначены для снижения нагрузки на установленные компоненты и их деформации, чтобы увеличить их долговечность и срок службы, а также повысить комфорт оператора. Вся система (конструкция крепления, выбор материала, размещение, аппаратное обеспечение и т. д.) оптимизирована и проверена в соответствии с конкретными требованиями применения.

Форма изделия и плотность резины в двухкомпонентной опоре точно соответствуют назначению. Обычно опоры предварительно подпрессованы для увеличения срока службы.

Назначение:
Двухкомпонентные опоры используются в самых разных системах Cat, включая двигатели, коробки передач, системы очистки выхлопных газов, электронику, кабины и системы отопления, вентиляции и кондиционирования воздуха, гидравлические компоненты и конструкции.

• Внутренний диаметр (дюймы): 1,05

• Высота кулачка (дюймы): 0,98

• Тип крепления:  Двухкомпонентный - несимметричный

• Высота установки (мм):  84

• Высота кулачка (мм):  25

• Толщина головки (мм):  31,5

• Внешний диаметр головки (дюймы): 5,12

• Высота установки (дюймы): 3,31

• Толщина головки (дюймы): 1,24

• Стандартный размер болта (мм): M24

• Описание материала: Резина

• Скрепленная втулка:  Нет

• Внешний диаметр головки (мм):  13

• Наружный диаметр трубопровода управления (мм):  7,2

• Тип крепления: Двухкомпонентный — несимметричный

• Наружный диаметр трубопровода управления (дюймы): 2,76

• Внутренний диаметр (мм):  26,8

• Тип болта:  M24
