6Y-1597: Основной башмак гусеничной ленты

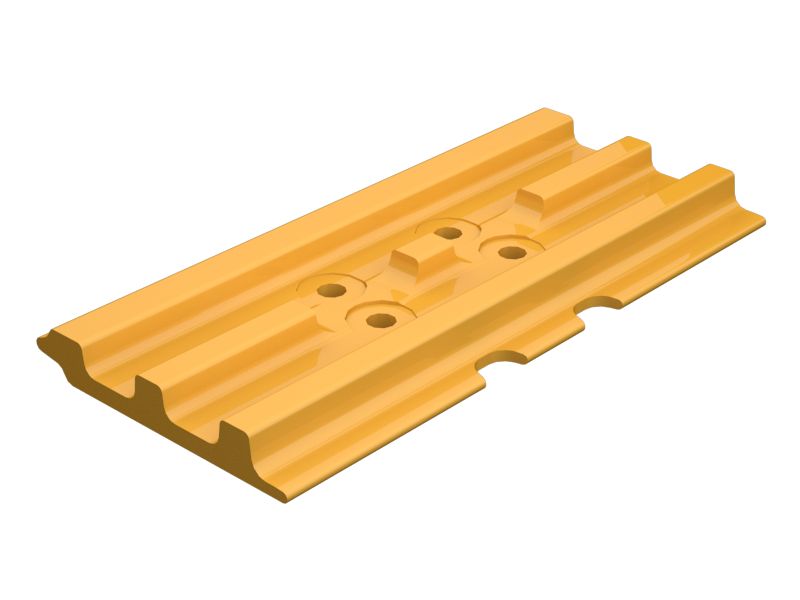

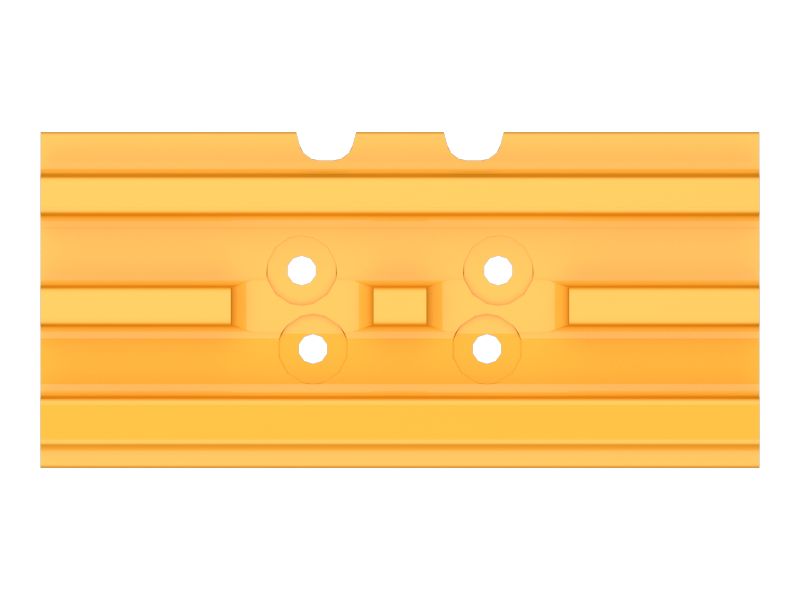

Основной башмак гусеничной ленты (с тройным грунтозацепом)

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 6Y-1597

Описание
Башмаки гусеничной ленты обеспечивают движение и сцепление с дорогой, а также защиту звеньев гусениц. Замыкающие башмаки гусеничной ленты установлены на замыкающем звене гусеницы.

Характеристики
Башмаки гусеничной ленты с тройными грунтозацепами имеют меньший уровень проникновения в грунт и сцепления, чем башмаки с одиночными грунтозацепами, однако обладают лучшей маневренностью. Башмаки с тройными грунтозацепами являются стандартными на гусеничных погрузчиках и экскаваторах, поскольку меньше препятствуют повороту и характеризуются более высокой маневренностью.

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 6Y-1597

Ширина башмака (дюймы): 14
Размер болта (мм): 16-Sep
Шаг гусеничной ленты (дюймы): 6,1
Шаг гусеничной ленты (мм): 155,6
Размер болта (дюймы): 16-Sep
Тип башмака: Тройные грунтозацепы
Clipped: No
Hole Type: None
Joint Type: Master
Master Bolt Thread: 0.5625
Offset: None
Shoe Width (mm): 355
Track Stiffening System: None
ARM: No
Number of Grousers: Triple
Material: Boron Steel
Track Bolt Thread: None
