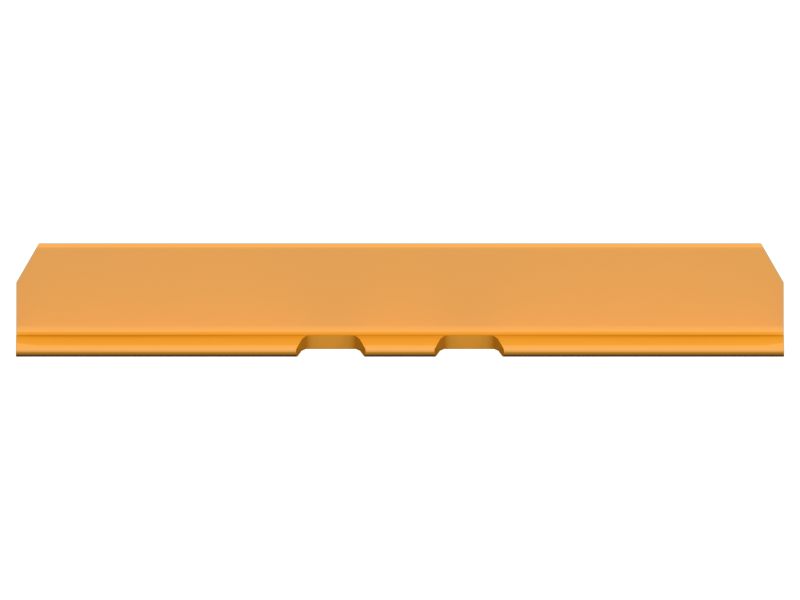

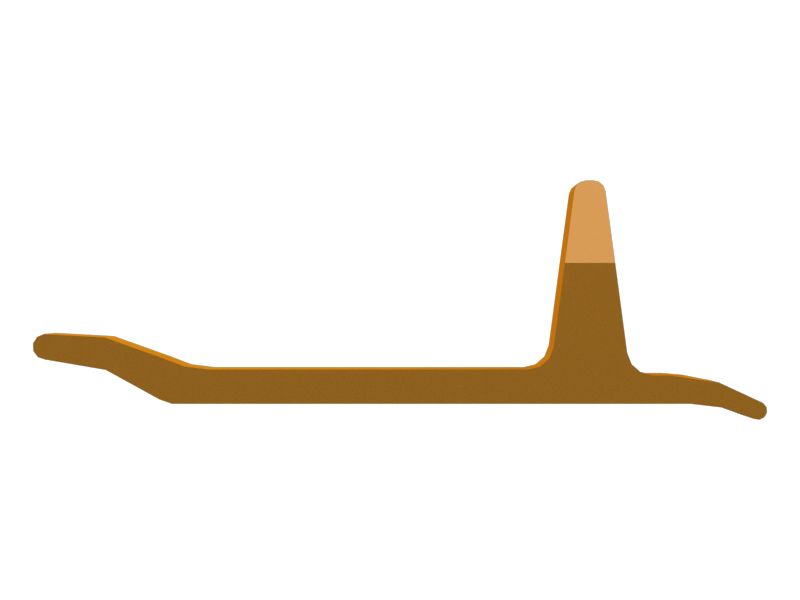

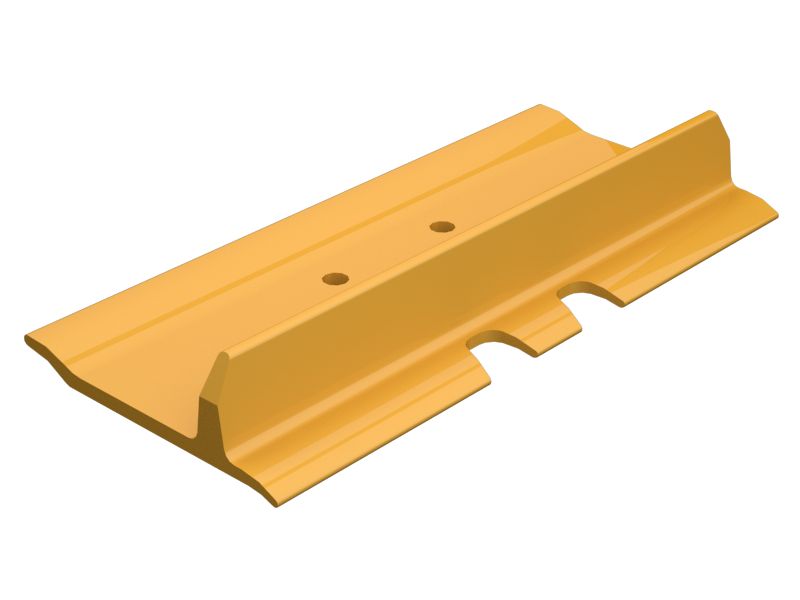

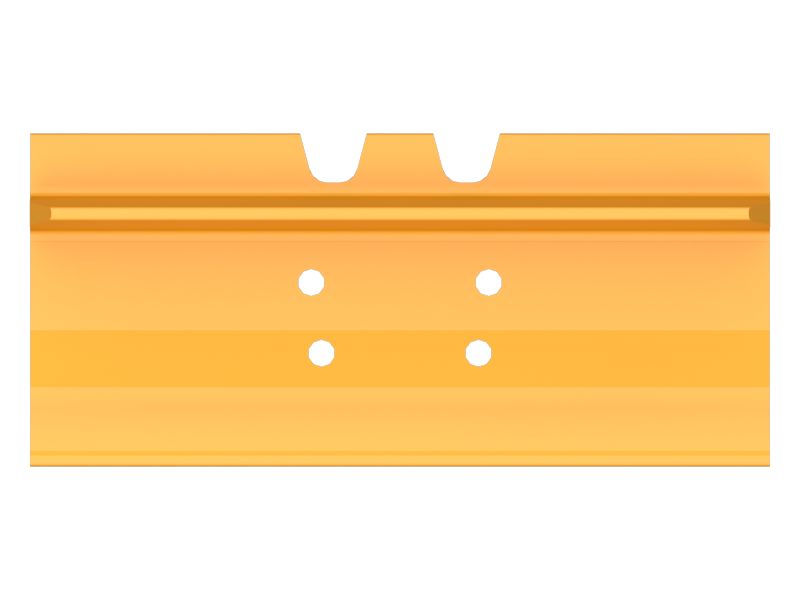

6Y-1382: Основной башмак гусеничной ленты

Основной башмак траковой ленты (для умеренных условий эксплуатации, одиночный грунтозацеп)

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 6Y-1382

Описание
Башмаки гусеничной ленты обеспечивают движение и сцепление с поверхностью, а также защиту звеньев гусениц.

Характеристики
Башмаки гусеничной ленты для умеренных условий эксплуатации предназначены для использования при низких и средних ударных нагрузках и низком и среднем абразивном износе. Они обеспечивают оптимальную глубину проникновения в грунт и отличное сцепление, а также устойчивость к износу и изгибу; в наличии имеются изделия различной ширины и исполнения. Башмаки гусеничной ленты для умеренных условий эксплуатации изготавливаются из проката среднеуглеродистой стали.

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 6Y-1382

Ширина башмака (дюймы): 15,9
Размер болта (мм): 16-Sep
Шаг гусеничной ленты (дюймы): 6,1
Шаг гусеничной ленты (мм): 155,6
Размер болта (дюймы): 16-Sep
Тип башмака: Одиночный грунтозацеп для умеренных условий экспл
Clipped: Yes
Hole Type: None
Joint Type: Master
Master Bolt Thread: 0.5625
Offset: None
Shoe Width (mm): 460
Track Stiffening System: None
ARM: No
Number of Grousers: Single
Material: Carbon Steel
Track Bolt Thread: None

6Y-1382: Основной башмак гусеничной ленты

Схема

Описание для номера по каталогу 6Y-1382

Технические характеристики номера по каталогу 6Y-1382

Совместимые модели для номера по каталогу 6Y-1382

TRACK-TYPE TRACTOR

D3B D4B
