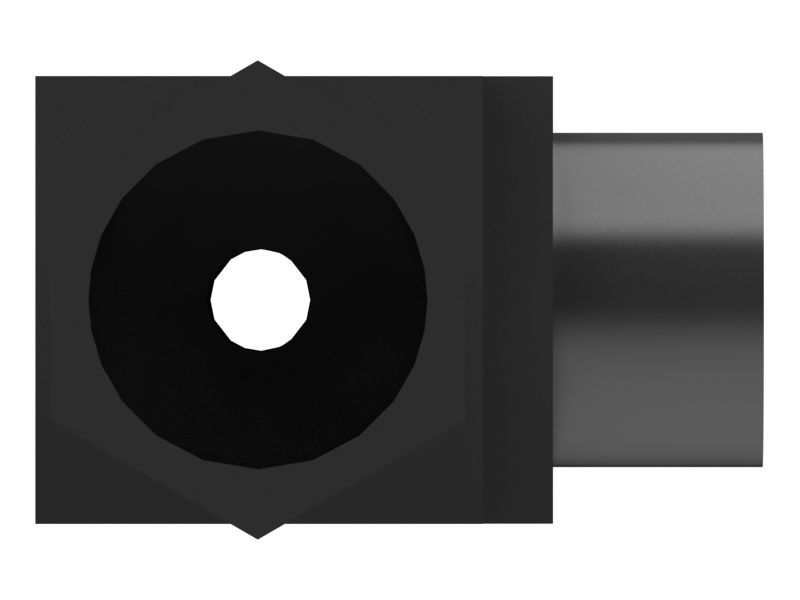

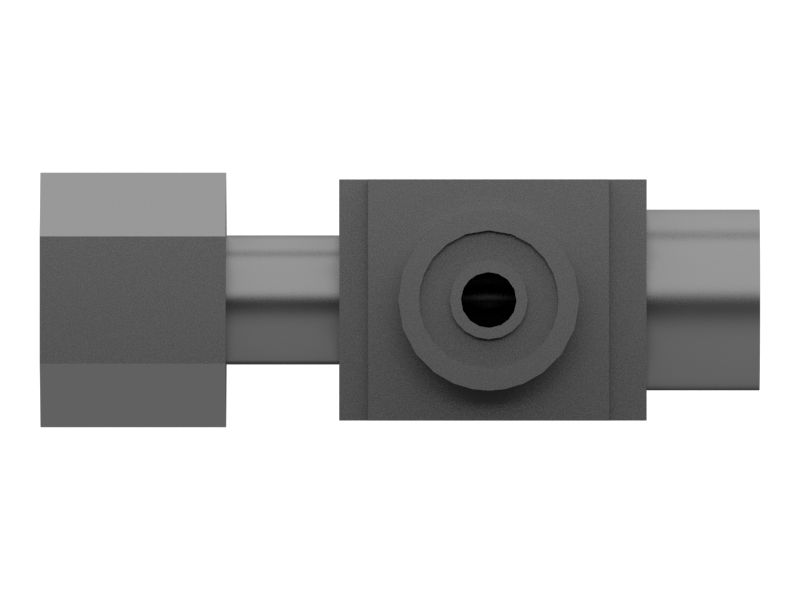

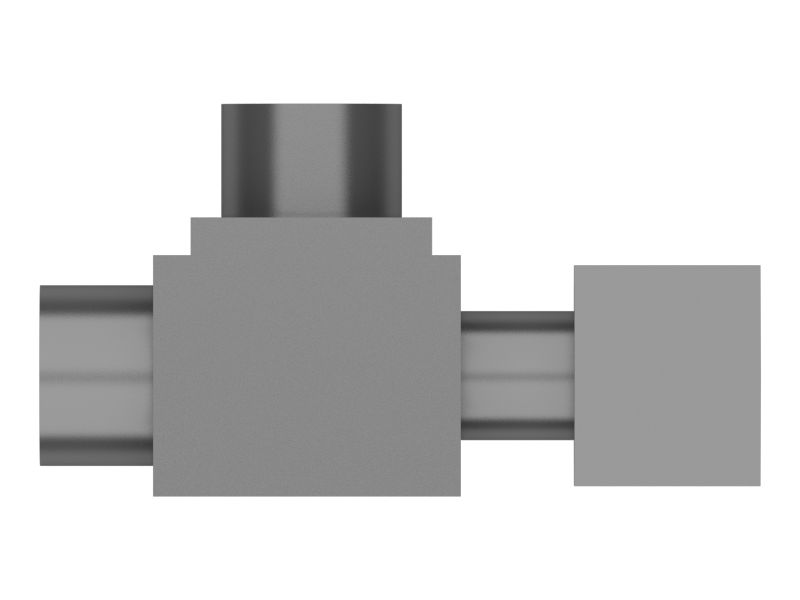

6V-9835: Тройник 9/16 дюйма

Тройниковый адаптер Cat® для транспортировки жидкости 9/16" ORFS

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 6V-9835

Описание:
Адаптеры для жидкостных трубопроводов Cat соответствуют самым высоким стандартам качества и надежности. Эти адаптеры изготавливаются с точными допусками, чтобы обеспечить герметичность соединений. Каждый адаптер для жидкостных трубопроводов Cat разработан в соответствии с отраслевыми стандартами по рабочему давлению, моменту затяжки при сборке и защите от коррозии, чтобы обеспечить длительный срок службы и надлежащую функциональность машины.

Характеристики:
• Материал: Сталь
• Конец 1: Охватываемый ORFS
• Конец 2: Поворотный гайка
• Конец 3: Охватываемый ORFS
• Размер резьбы на конце 1: 9/16-18
• Конец 2 Размер резьбы: 9/16-18
• Размер резьбы на конце 3: 9/16-18
• Размер шестигранника: 17,46 мм (0,687 дюйма)

Применение:
Тройниковые адаптеры Cat используются в самых разных гидравлических системах, от гидравлических жидкостных до тормозных систем.

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 6V-9835

Coolant and Urea Compatible Seal: 6V-3250 (9/16-18), 121-4345 (9/16-18)
Oil and Fuel Compatible Seal: 228-7088 (9/16-18), 214-7568 (9/16-18)
Transmission and Hydraulic Oil Compatibile Seal: 4J-5477 (9/16-18), 3J-1907 (9/16-18)
Габаритная ширина (мм): 30,5
Габаритная длина (дюймы): 2 -
Описание материала: Сталь
Общая высота (дюймы): 0,6
Габаритная длина (мм): 50,8
Общая высота (мм): 15,2
Габаритная ширина (дюймы): 1,2
Material: Carbon Steel

Совместимые модели для номера по каталогу 6V-9835

TELEHANDLER

TH62 TH63 TH82 TH103 TH83 RT100 RT80

ARTICULATED TRUCK

725 730 II D300E

MOTOR GRADER

163H 143H 160H 140H 160K 140K 140 ES 12H 14H NA 120H 12K 120 GC 135H 16H

COMPACT WHEEL LOADER

908

MINI HYD EXCAVATOR

CR 301.5 305.5E2 301.8C 301.6C 307 301.8 301.6 303C 303.5C

WHEEL LOADER

928G 928HZ 924H 924G 930H 970F II 950GC 950 GC 966F 966D 966E 980G

TRACK-TYPE TRACTOR

D7R II D6R D6N D5N D8R

PIPELAYER

572R II 561H

MARINE ENGINE

3516 3516C 3116 3126

BACKHOE LOADER

442D 430F 420F 434E 420D 432D 430D 432E 444E 442E 424B HD

SOIL COMPACTOR

825K 815F CS5

OFF HIGHWAY TRUCK

794 AC 796 777G 789 789G

WHEEL DOZER

814F 824K

LANDFILL COMPACTOR

816F 826K

TRUCK

797F 794 AC 777G 793C

VIBRATORY COMPACTOR

CS-563 CP-563 CB-434 CS-563C CP-533C CP-563C CS-533C CB-434B CS-583C CB-534B CB-434C CB-545
