6V-8936: Редуктор ORFS диаметром 11/16

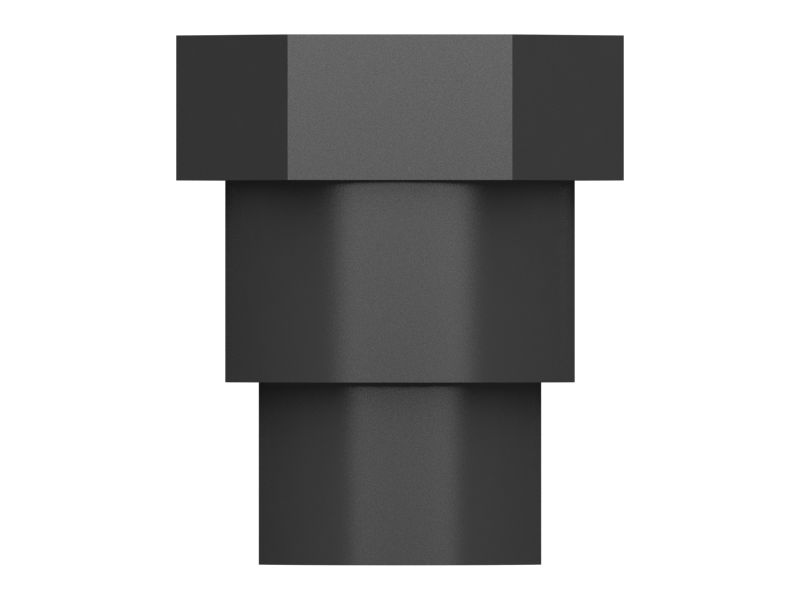

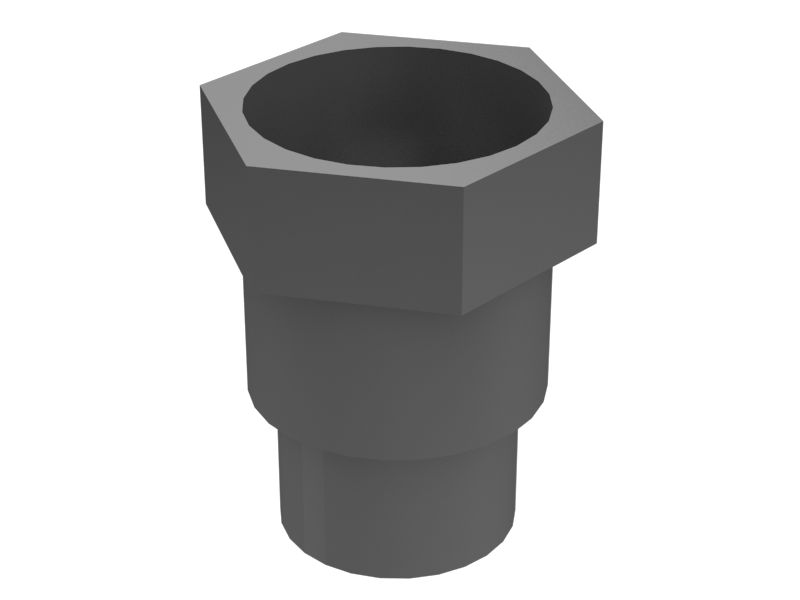

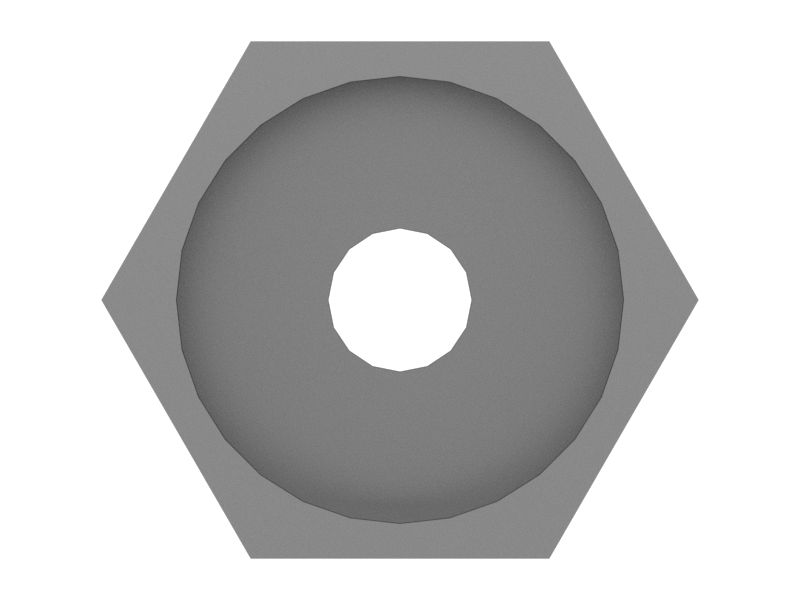

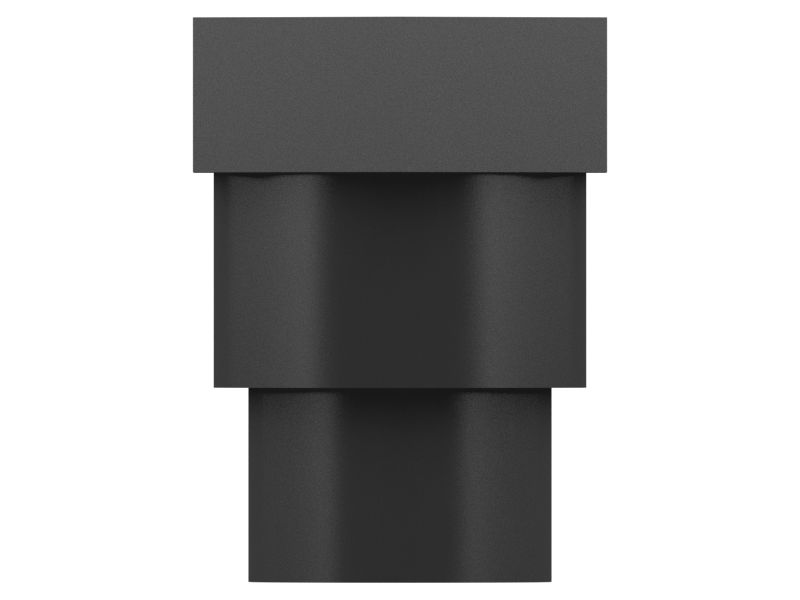

Редуктор ORFS Cat® диаметром 11/16

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 6V-8936

Описание:
Адаптеры для жидкостных трубопроводов Cat соответствуют самым высоким стандартам качества и надежности. Эти адаптеры изготавливаются с точными допусками, чтобы обеспечить герметичность соединений. Каждый адаптер для жидкостных трубопроводов Cat разработан в соответствии с отраслевыми стандартами по рабочему давлению, моменту затяжки при сборке и защите от коррозии, чтобы обеспечить длительный срок службы и надлежащую функциональность машины.

Характеристики:
• Адаптер из гальванической стали
• Конец 1: Поворотный гайка
• Конец 2: Охватываемый ORFS
• Размер резьбы на конце 1: 13/16-16
• Конец 2 Размер резьбы: 11/16-16
• Размер шестигранника: 23,81 мм (0,937 дюйма)

Применение:
Адаптеры предназначены для подключения шлангов и трубок для транспортировки жидкости к другим компонентам системы. Для получения дополнительной информации обратитесь к руководству пользователя или к местному дилеру Cat.

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 6V-8936

Coolant and Urea Compatible Seal: 180-8424 (13/16-16), 6D-7128 (11/16-16)
Oil and Fuel Compatible Seal: 228-7089 (11/16-16), 228-7090 (13/16-16)
Transmission and Hydraulic Oil Compatibile Seal: 6V-8397 (11/16-16), 6V-8398 (13/16-16)
Размер шестиугольника (мм): 23,8
Габаритная длина (дюймы): 1,28
Описание материала: Сталь
Габаритная длина (мм): 32,5
Размер шестиугольника (дюймы): 0,94
Material: Carbon Steel

Совместимые модели для номера по каталогу 6V-8936

TELEHANDLER

TH62 RT100 RT80

ARTICULATED TRUCK

740 725 730 735 II D300E D250E

EJECTOR TRUCK

740

MOTOR GRADER

12M 163H 160M 143H 160H 140H 12H 14H 24H 16H 24M 120G

COMPACT WHEEL LOADER

908

CHALLENGER

35 45 55 65C 65B 85C 75C 65D 65 70C

TRACK-TYPE TRACTOR

XL LGP II D4G D6H D6R D6N D5N D8R D3K D4K D3G D5G D11R

INTEGRATED TOOLCARRIER

IT28G IT38H IT62H IT28F

WHEEL LOADER

928G 970F 950F II 962G 950G 938G 938H 994F 962H 950H 966F 960F 938F 990H 994K 950B/950E 966D 966E 950E 972G 980G 966G 928F 930G 992C 950B

WHEEL SKIDDER

525 515 545

WHEEL TRACTOR

627H 621H 637G 627E 637E 621E 631E 623E 621G 631G 627F 621F 623F 627G 623G

EXCAVATOR

L M312 M315 M318 323F SA 336D 312C LCR M325D MH LN 324D S 350-A 320D FM 322C 320 320-A 325 375-A N 325D 330D 321D 320N LL 350 320C 320D2 325-A 322B 558

TRACTOR

784B 772B 768C

WHEEL DOZER

844H 834K 824G 814K

LANDFILL COMPACTOR

816F 836K 826G

TRUCK

793F OEM 797F 794 AC 775D 773D 769D 769C 773B 789B 777F 785B

VIBRATORY COMPACTOR

CB-225D CB-434 CB-535B CB-534B CB-634C

MINING EXCAVATOR

5130 5230 5130B 5110B

GENERATOR SET

G3520 G3516H G3520H XQP150

ASPHALT PAVER

AP-600D BG-2455C AP-1055B BG-240C AP-900B AP-1050 BG600D

TRACK FELLER BUNCHER

1390 1090 1190 511 532 1190T 2491 2390 522 521

COLD PLANER

PM-565 PM312 PM313 PM310

MARINE ENGINE

C175-16

QUARRY TRUCK

771D 771C 775B

SOIL COMPACTOR

825G

WHEELED EXCAVATOR

M315C M316C M313C M322C M318C MH W345B II

WHEEL SCRAPER

621E 637E 637G

TRACK LOADER

973C

BACKHOE LOADER

420E 430E

PNEUMATIC COMPACTOR

PS-300B PF-300B PS-150B PS-200B

OFF HIGHWAY TRUCK

793

MOBILE HYD POWER UNIT

349E

FORWARDER

574

FELLING HEAD

HF222

PETROLEUM ENGINE

C175-16 3512E 2016

ASPHALT SCREED

AS3251C AS3301C
