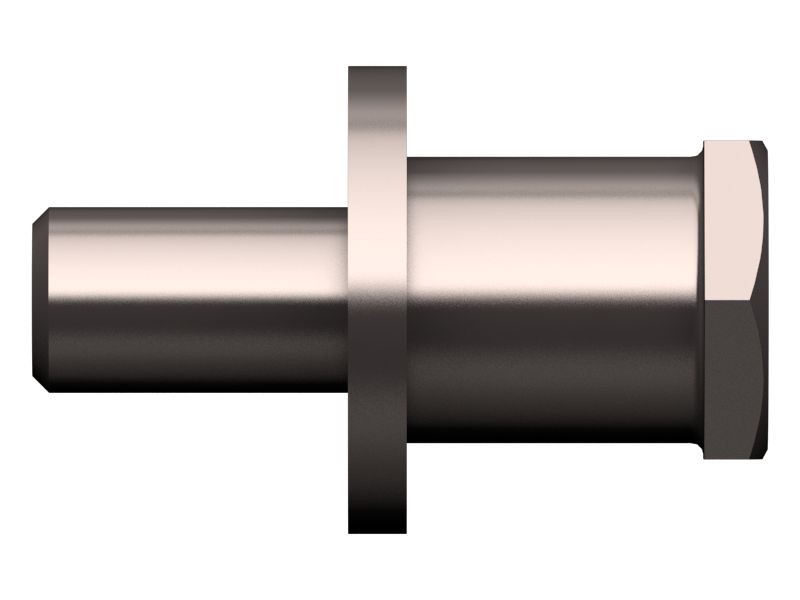

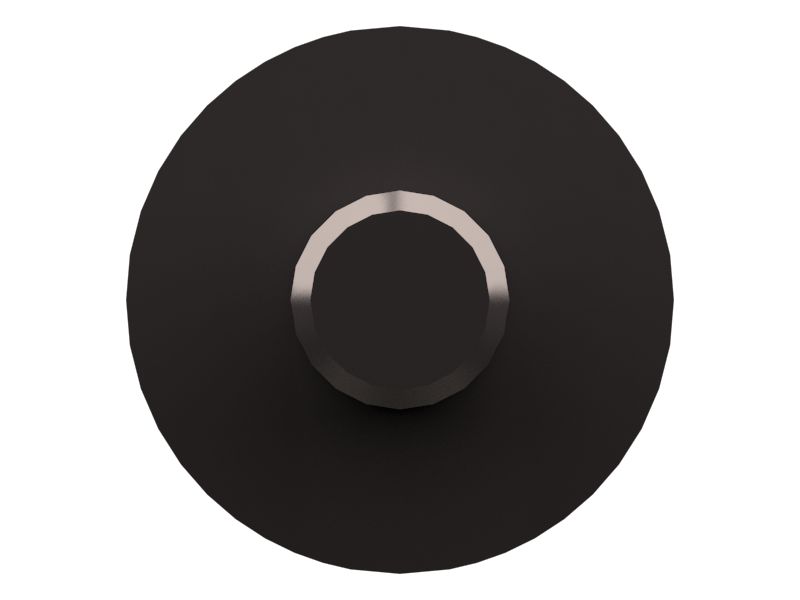

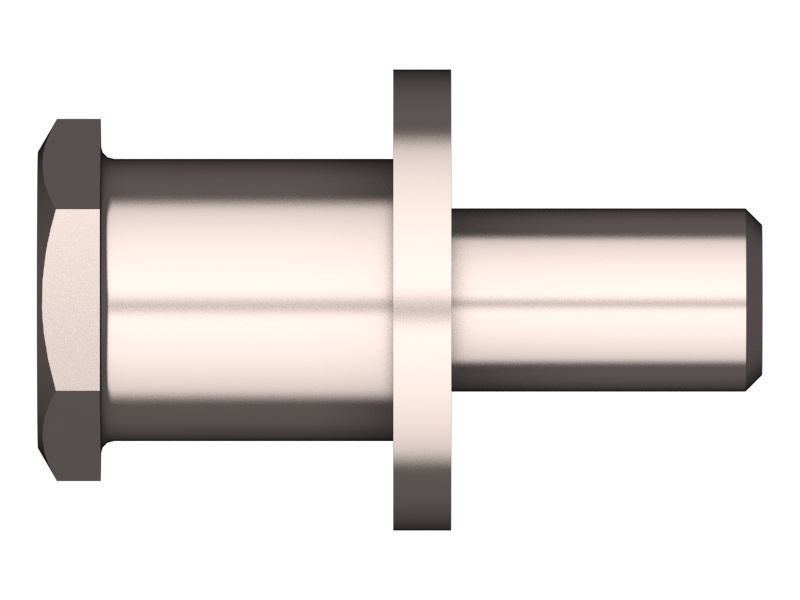

6V-1155: Ударник в сборе — защелка
Ударник Cat® в сборе (защелка)
Заинтересовал товар?
Схема
Не найдено
Описание для номера по каталогу 6V-1155
Описание.
Ударники Cat в сборе служат в качестве сопрягаемой детали фиксирующего механизма дверей и подвесных узлов на машинах Cat.
Характеристики.
• Узел состоит из болта ударника и шайбы.
• Для использования с двухроторными защелками и кузовными гайками.
• Диаметр болта — 17,13 мм (0,675 дюйма).
• Размер резьбы — 7/16-14.
• Диаметр кольцевого зазора — 19 мм (0,75 дюйма).
• Покрытие — оцинковка с хроматом.
• Размер шестигранника — 19,05 мм (0,75 дюйма).
Применение.
Ударники Cat применяются для надежной фиксации дверей и навесных узлов на машинах Cat. Для получения дополнительных сведений см. руководство пользователя или обращайтесь к местному дилеру компании Cat.
Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.
Технические характеристики номера по каталогу 6V-1155
-
Размер отверстия (дюймы): 0,675
-
Размер отверстия (мм): 17,13
-
Описание материала: Сталь
-
Габаритная длина (мм): 44
-
Диаметр головки (мм): 28
-
Размер шестиугольника (мм): 19,05
-
Длина (дюймы): 1,73
-
Наружный диаметр (дюймы): 1,1
-
Размер шестиугольника (дюймы): 0,75
-
Размер резьбы (дюймы): 7/16-14
-
Material: Alloy Zinc,Alloy Mixed
