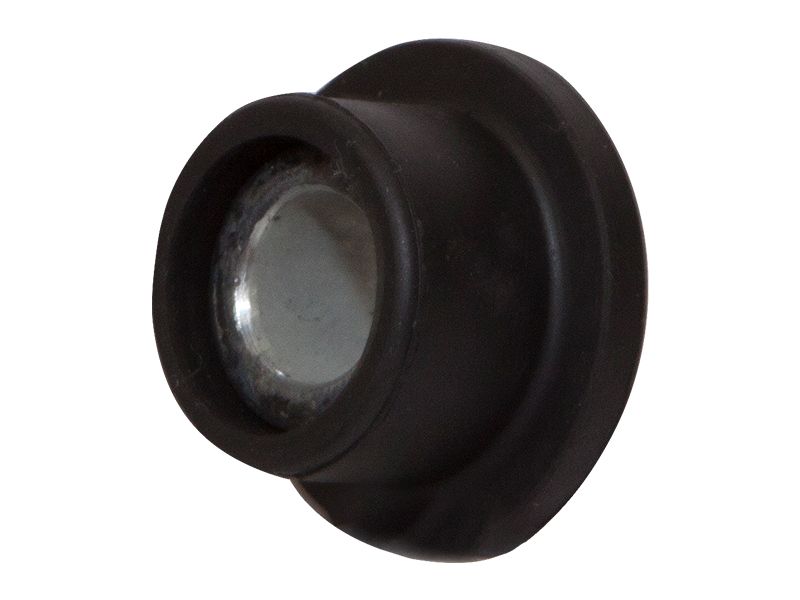

6N-8744: Грибовидная изолирующая опора

Описание:
Изолирующие опоры используются для крепления и позиционирования систем, компенсации смещения и изоляции компонентов от окружающей конструкции (вибрация, удары, шум).

В деформируемых опорах используются резиновые заслонки, которые расплющиваются или расширяются при установке в опорную пластину с образованием независимой деформируемой площадки.

Характеристики:
Системы крепления Cat® предназначены для снижения нагрузки на установленные компоненты и их деформации, чтобы увеличить их долговечность и срок службы, а также повысить комфорт оператора. Вся система (конструкция крепления, выбор материала, размещение, аппаратное обеспечение и т. д.) оптимизирована и проверена в соответствии с конкретными требованиями применения.

Деформируемые опоры представляют собой простую цельную конструкцию. При установке следует выполнять соответствующие процедуры, чтобы обеспечить полную посадку и правильное расширение деформируемого конца.

Назначение:
Грибовидные крепления используются в самых разных системах Cat, особенно при малых и средних нагрузках, таких как гидравлические трубопроводы, резервуары, вентиляторы и группы охладителей.

• Внутренний диаметр (дюймы): 0,39

• Тип крепления:  Деформируемые опоры

• Стандартный размер болта (дюймы): 3/8

• Внешний диаметр головки (дюймы): 0,043

• Длина втулки (мм): 11,3

• Длина втулки (дюймы): 0,44

• Описание материала: Резина

• Внешний диаметр головки (мм): 27,7

• Наружный диаметр трубопровода управления (мм): 20,1

• Габаритная длина (мм): 14,2

• Тип крепления: Деформируемые опоры

• Наружный диаметр трубопровода управления (дюймы): 0,79

• Внутренний диаметр (мм): 10

• Тип болта:  3/8

• Material: Alloy Mixed
