Схемы деталей/узлов

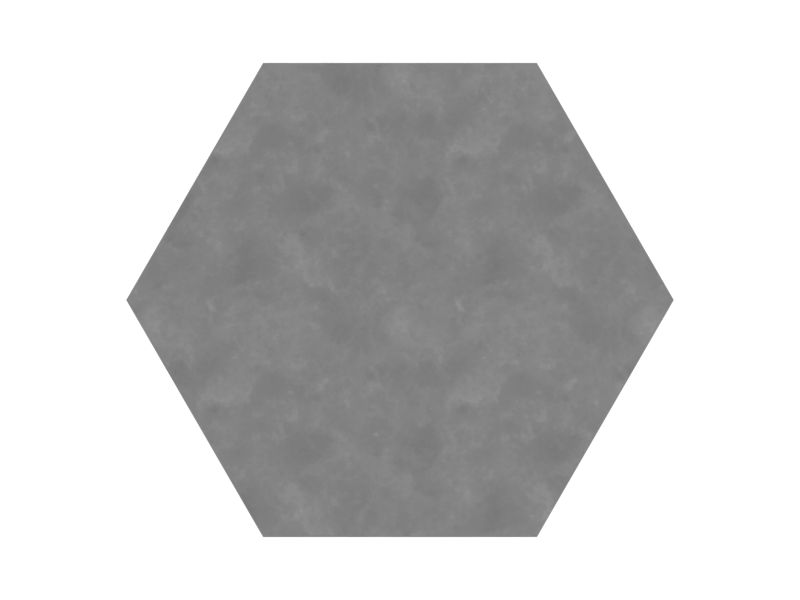

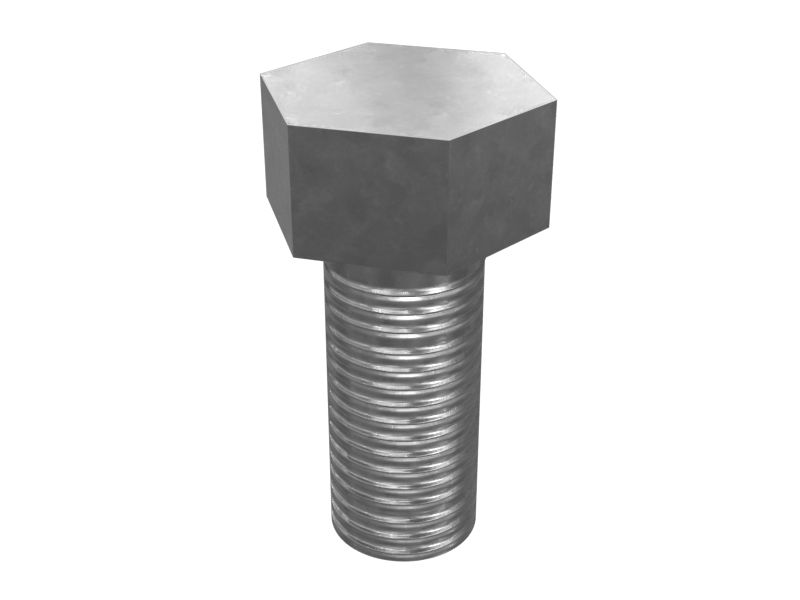

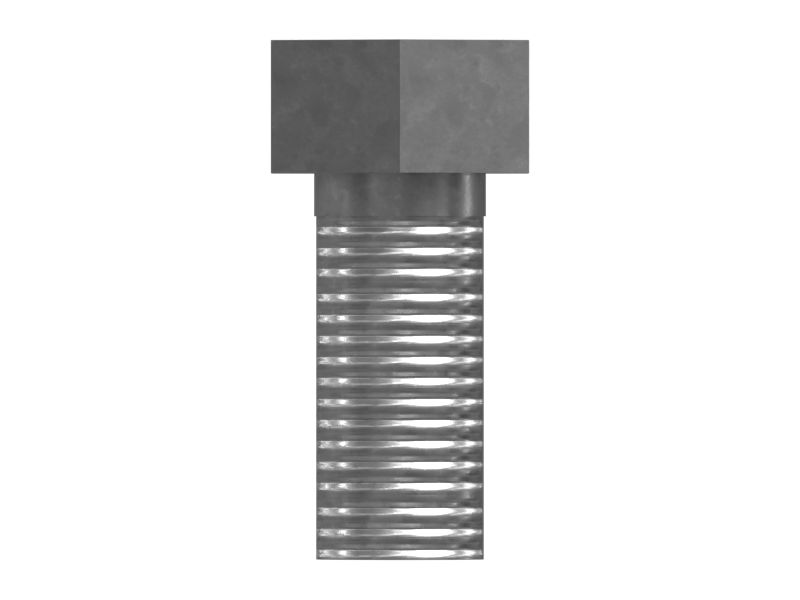

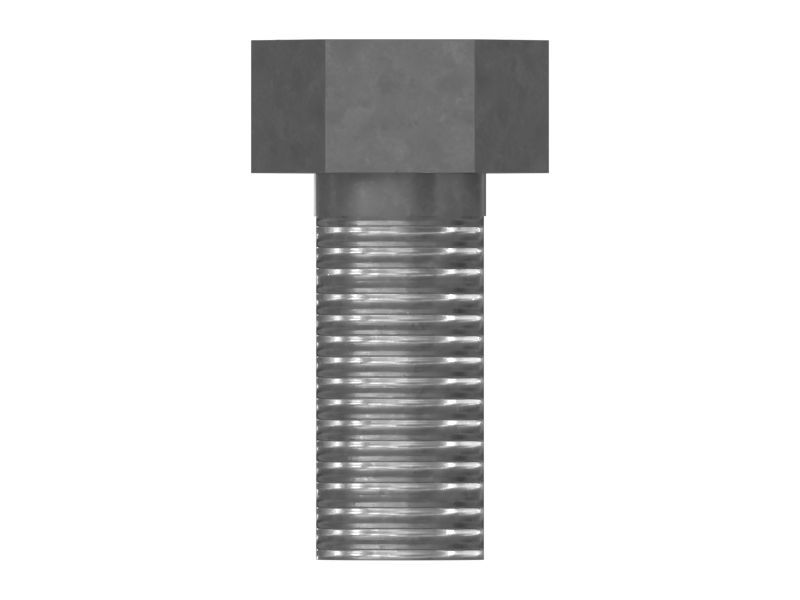

6H-1717: Болт с шестигранной головкой 1/2-13

Болт Cat® 1/2-13x1,125 дюйма

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 6H-1717

Описание:

Болты гусениц специально разработаны для крепления болтами башмаков гусениц к звеньям гусениц.

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 6H-1717

Покрытие: Фосфат цинка и масло
Материал: Сталь
Описание материала: SAE J429, класс 8. Маркировка головки — 6 радиаль
Размер резьбы (дюймы — число ниток на дюйм) (дюймы): 1/2-13
Размер резьбы (мм): 0,500
Шаг резьбы отверстия: 13
Габаритная длина (мм): 28,575
Размер болта (дюймы): 1/2
Thread Size (dia x pitch) (mm): 1/2x13
Class or Grade: SAE J429 Grade 8 (150 ksi)
Hand of Thread: RH

Совместимые модели для номера по каталогу 6H-1717

MOTOR GRADER

140M 14M 12M 160M 2 140 120H 120 120M 16 16G 130G 140G 120G 12F 14E 12E 120B 140B 160G

WHEEL LOADER

980 980H 970F 950F II 950 966H 972H 960F 936 916 936E 926E 926 950B/950E 966D 966E 950E 980C 980G 988B 992 980F 920 966C 930 988 930R 930T 980B 992B G926 G916 950B

GEN SET ENGINE

3508 3208 3408B 3304 3408C 3406B 3408 3512 3516 3304B C280-16 3412 3412C G3516B 3145 3160 G3508 3150

TRACK-TYPE TRACTOR

D9R XL D6 D7H D5H D4H D3B D3C D6H D6XE D5 D7G D6G2 D8L III D6E D6D D8K D4E D5B SR D3 D7F D6C D8H D9E D9G D10 D4D

UNDERGROUND ART TRUCK

AD30 AD55 AE40 II AD45

GENERATOR

SR4B SR4 SR4BHV

BULLDOZER

7SU 7S LGP 8S 8A 834U 834S 6A 6S 977A 10C 5A 5S 10S 10U 955 4A 3S 3P 7A 8U

GENERATOR SET

3516B G3516H G3512H

MARINE ENGINE

3304 3304B 3508 3516 3512 C280-16 D330C 3616 3612 C280-12 C280-6 C280-8 3516C D379A D379B D342C D353E D353C D353D D399 D348 D398A D398B D342 D343 D330B D333A D333B D333C 3306 D346 3208

HYDRAULIC CONTROL

48 153 163 143 140 141 193 184 192 191 183 181 182 165 161 151

INDUSTRIAL ENGINE

3304 3306 3412 3512 3516 3508 3512B D330C D379B D379 3516B D342 D342C D399 D353C D353E D353D D343 D348 3406 3306B D320A D333C 3304B D346 3204

COMPACT WHEEL LOADER

910

CHALLENGER

65C 65B 85C 75C 65D 65 65E 85E 75E 95E

TRUCK

793F OEM 775F 773F 775D 777G 69D 773D 769D 769C 773B 769 773 769B

ASPHALT PAVER

BG-2455D AP-1055D AP-655D AP-600D BG-2455C AP-1055B AP-1055E AP-1000E AP-555E AP-500E BG500E BG555E BG1000E BG600D

GAS ENGINE

G3612 G3608 G3606 G398 G399 G379A G379 G3512H

VIBRATORY COMPACTOR

CS-563 CP-563 CP-323C CS-323C CB-614

WHEEL TRACTOR

621E 623E 621F 651 657B 651B 641B 613 641 657 627 621 631C 623B 633C 621B 627B 621R

LOAD HAUL DUMP

R2900 R2900G

COLD PLANER

PM-201 PM-565 PR-1000C PR-1000

ENGINE - MACHINE

C4.4 3208 3304 3204

WHEEL SCRAPER

657E 621E 631E 637E 627 666B 657B 637D 666 639D 627B 657 630B 613 613B 651E 633 633B 621B 623B 651B 651 631C 631B 621

QUARRY TRUCK

771D 771C 775B

TRACTOR

772B 768C 776

INTEGRATED TOOLCARRIER

IT18B IT28B

SOIL STABILIZER

SS-250

ROAD RECLAIMER

RR-250

STABILIZER MIXER

SM-350

RECLAIMER MIXER

RM-350

TRUCK ENGINE

C-15 3406 3208 1673 1693 1673B 1673C 1674 3306 1676

TRACK LOADER

953 973 943 951C 941B 951B 941 977H 977K 955K 983 955H 955L 931

SOIL COMPACTOR

825C 815 825B

WHEEL DOZER

824C 834 824B 814 824

LANDFILL COMPACTOR

836 826C 816

PIPELAYER

561D 594 561B 561C 572F 583H 571F

EXCAVATOR

225 245 215 235 219D 215D 245B

VEHICULAR ENGINE

3516 3512 D349

RIPPER

6 951 955 4 8D 977 10 5

PUMPER

SPT343

LOCOMOTIVE ENGINE

3516

WHEEL SKIDDER

518 528

WINCH

528

TRACK-TYPE LOADER

977K

RIPPER SCARIFIER

16G

CABLE CONTROL

29 129 127 128 118 119

WAGON

772

REMAN ENGINE

3406E
