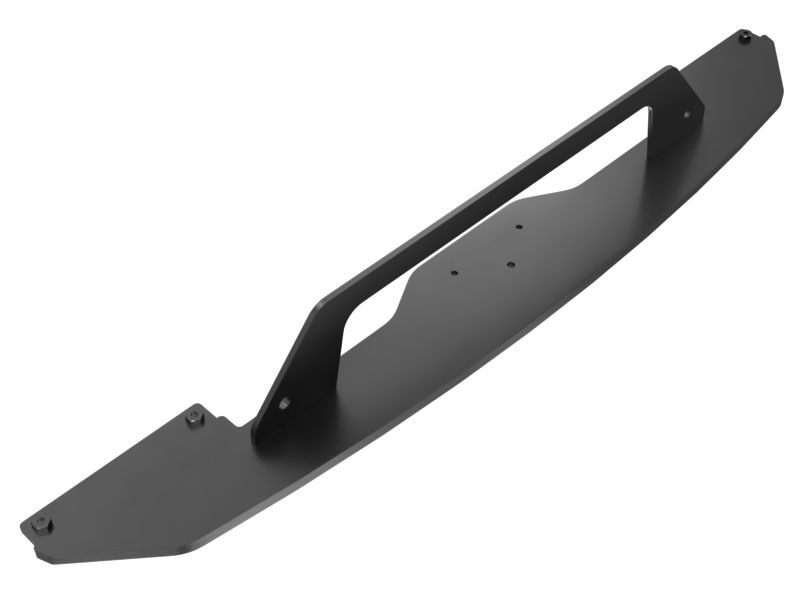

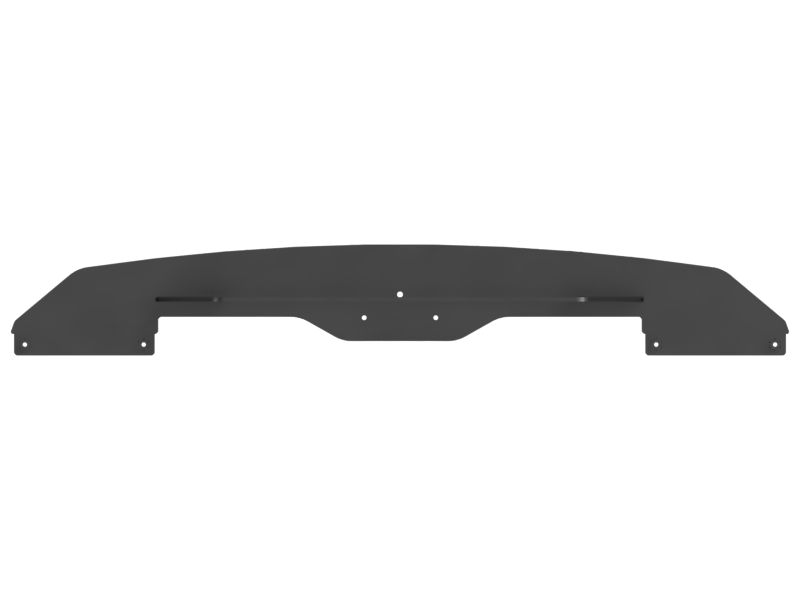

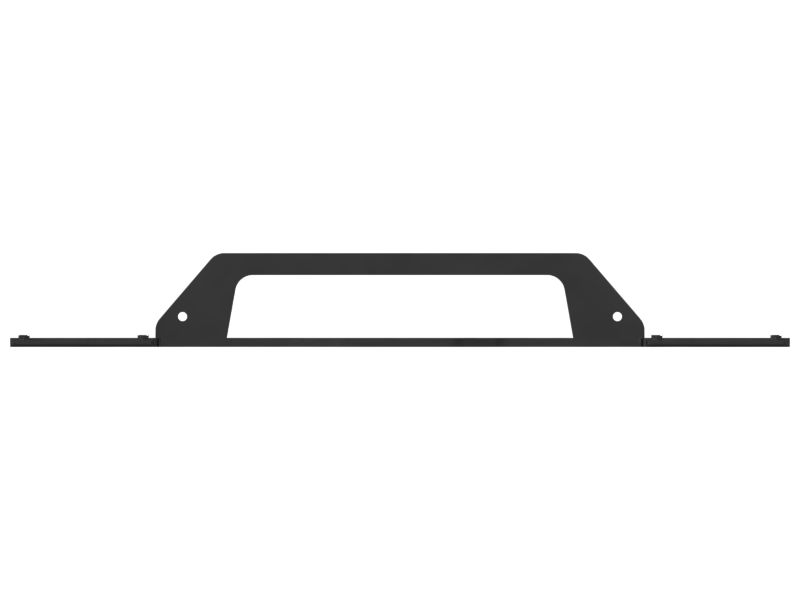

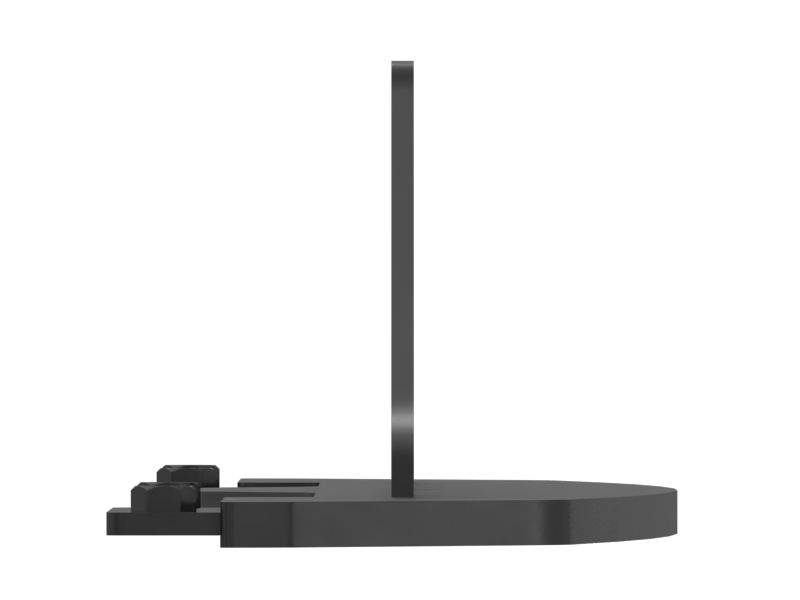

642-3939: Counterweight Support Plate
Cat® Counterweight Supporting Plate
Заинтересовал товар?
Схема
Не найдено
Описание для номера по каталогу 642-3939
A Counterweight Top Plate is a component used to provide additional support and constraints to the counterweight structure. It is designed to hold the components securely in place and bolted to the frame or body, which helps to ensure safe and efficient operation.
Attributes:
• Resistant to corrosion
• Made to very high tolerances
• Distribute loads and reduce stress concentrations to increase the overall structural strength
Application:
The Counterweight Top Plate is used in the mounting of the associated parts to ensure a secure mounting and retention of the parts.
Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.
Технические характеристики номера по каталогу 642-3939
-
Overall Length (mm): 1086.7
-
Overall Length (in): 42.78
-
Overall Width (mm): 155
-
Overall Width (in): 6.1
-
Overall Height (mm): 130.3
-
Overall Height (in): 5.13
-
Thread Size (dia x pitch) (mm): M8 x 1.25 (6x)
-
Color: Medium Gloss Black
-
Material: Steel,Alloy Mixed
-
Weight (kg): 11.72
-
Weight (lb): 25.84
