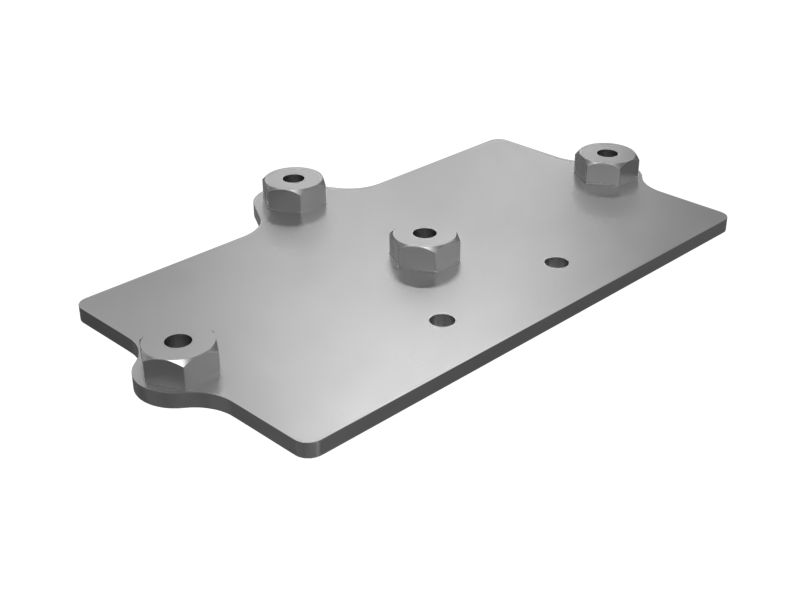

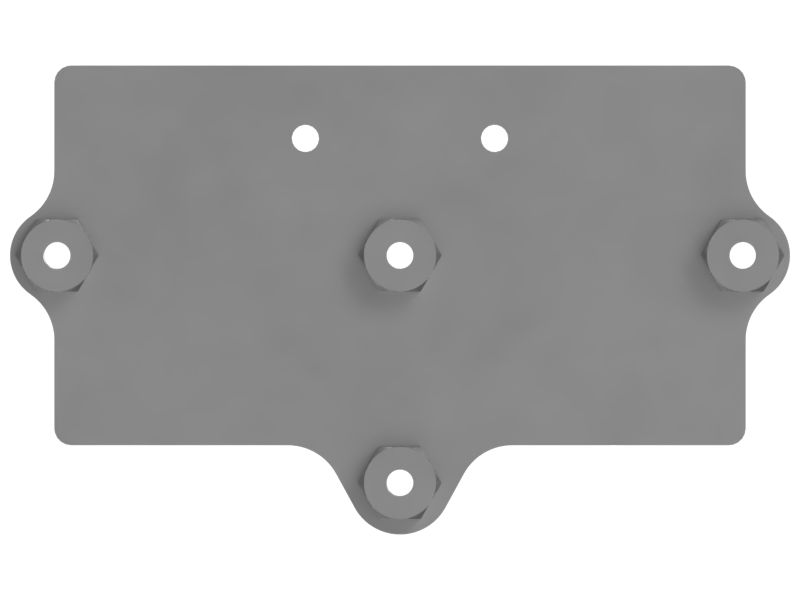

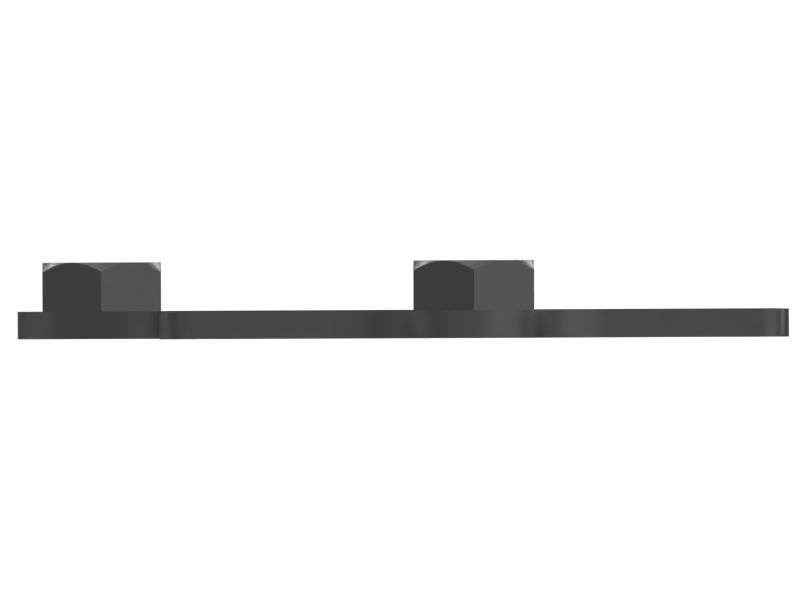

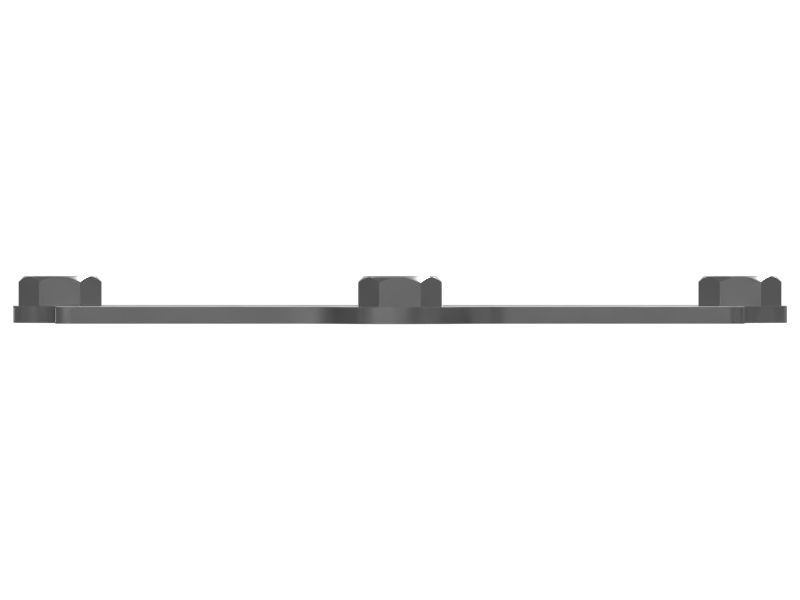

632-3780: Опорная плита толщиной 3 мм
Опорная пластина Cat® толщиной 3 мм, используемая в гидростатических трубопроводах
Заинтересовал товар?
Схема
Не найдено
Описание для номера по каталогу 632-3780
Описание:
Опорная пластина используется для поддержки труб, удерживая зажим на кронштейне. В пластинах обычно просверлены или пробиты отверстия для установки приварной гайки, используемой для крепления оборудования.
Характеристики:
• Пластина крепится 4 гайками размера М6.
• Отличается высокой прочностью и износостойкостью.
• Изготавливаются в соответствии с точными техническими характеристиками, долговечны и надежны.
Назначение:
Опорная пластина используется для поддержки трубок и зажимов в гидростатическом трубопроводе.
Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.
Технические характеристики номера по каталогу 632-3780
-
Длина (дюймы): 5,57
-
Габаритная длина (мм): 141,6
-
Длина (мм): 141,6
-
Габаритная длина (дюймы): 5,575
-
Материал: Сталь,Углеродистая сталь
-
Общая высота (мм): 84,5
-
Толщина (дюймы): 0,12
-
Общая высота (дюймы): 3,327
-
Габаритная ширина (мм): 8,4
-
Толщина (мм): 3
-
Масса (кг): 0,68
-
Габаритная ширина (дюймы): 0,331
-
Толщина материала (мм): 3
-
Масса (фунты): 1,49
-
Толщина материала (дюймы): 0,118
-
Ширина (дюймы): 3,33
-
Ширина (мм): 84,5
-
Размер резьбы (диаметр x шаг) (мм): M6 x 1 (4x)
-
Цвет: Желтый Cat
