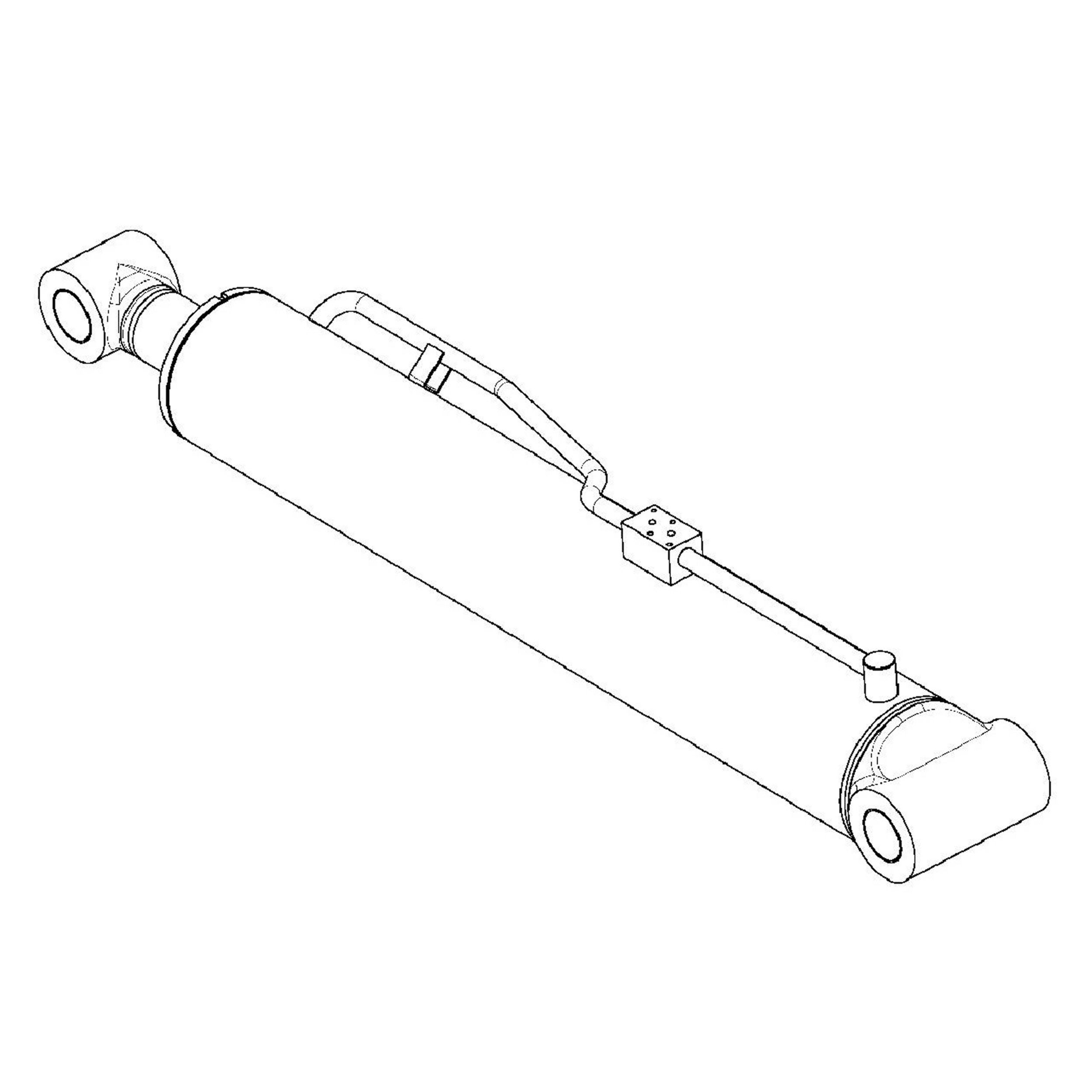

617-4204: Cylinder-Tilt
Cat® Tilt Cylinder (Hydraulic Cylinder Group)
Заинтересовал товар?
Схема
Не найдено
Описание для номера по каталогу 617-4204
Description:
Cat® Cylinder assemblies, designed for your rugged work environment, are double acting cylinders in which the working fluid acts alternatively on both sides of the piston.
Barrel Outer Diameter: 230 mm (9.055 in)
Retracted Length: 1784 mm (70.236 in)
Extended Length: 2970 mm (116.929 in)
Stroke: 1186 mm (46.692 in)
Pipe Diameter: 27.2 mm (1.070 in)
Application:
Consult your owner's manual or contact your local Cat Dealer for more information.
Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.
Технические характеристики номера по каталогу 617-4204
-
Overall Length (mm): 1,924.00
-
Overall Length (in): 75.75
-
Bore Diameter (mm): 200.00
-
Bore Diameter (in): 7.87
-
Rod Diameter (mm): 105.00
-
Rod Diameter (in): 4.13
-
Weight (kg): 309.00
-
Weight (lb): 681.2
-
Material: Carbon Steel
