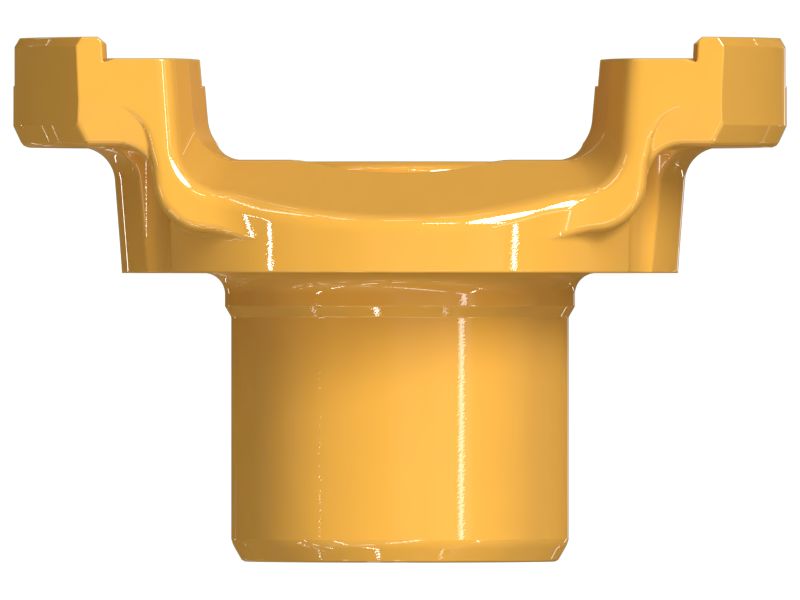

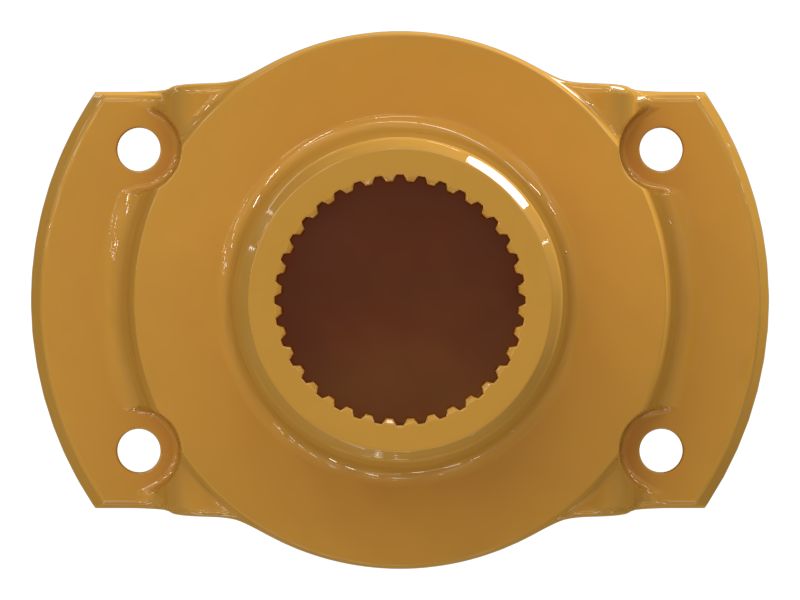

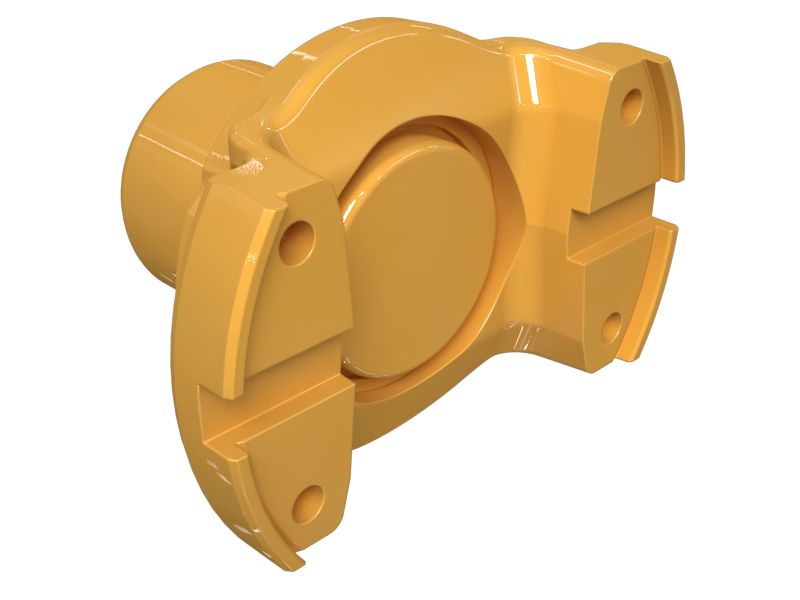

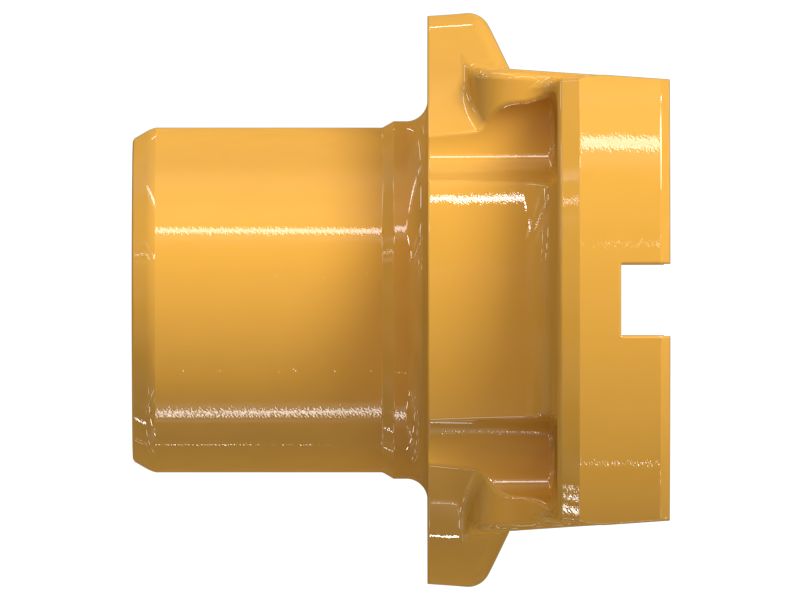

616-1801: Вилка приводного вала с 36 внутренними шлицевыми зубьями

Описание:
Деталь с номером по каталогу 616-1801 — это вилка, предназначенная для соединения с карданным шарниром силовой передачи на некоторых моделях автогрейдеров.

Компоненты силовой передачи Cat должны выдерживать большой крутящий момент, высокие ударные нагрузки, а также частые смены направления и переключения передач. Cat разрабатывает и изготавливает компоненты коробки передач и бортового редуктора, учитывая эти требования. Вилки Cat предназначены для соединения жестких валов с помощью крестовины в сборе для передачи вращательного движения колесам или гусеницам.

Характеристики:
• Вилка крыла из стали (\d)\,(\d)C
• Внутренний шлиц с 36 зубьями
• Диаметр шлица основы: 49,5 мм (1,95 дюйма)
• Ширина: 175 мм (6,89 дюйма)
• Высота: 118,1 мм (4,65 дюйма)
• Размер резьбы: M12, 4 отверстия

Применение:
Для получения дополнительной информации см. руководство владельца или обратитесь к местному дилеру Cat.

• Диаметр (дюймы): 1,95 (основание шлица)

• Диаметр (мм): 49,5 (основание шлица)

• Высота (дюймы): 4,65

• Высота (мм): 118,1

• Материал: Закаленная сталь

• Количество зубьев: 36 (внутренний)

• Размер резьбы (мм): M12 (4 шт.)

• Ширина (дюймы): 6,89

• Ширина (мм): 175
