609-2917: Переходная панель

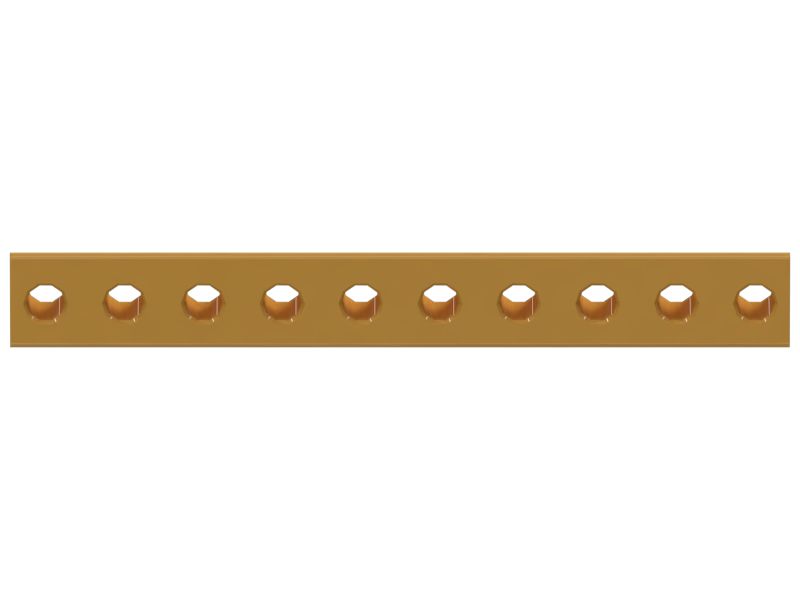

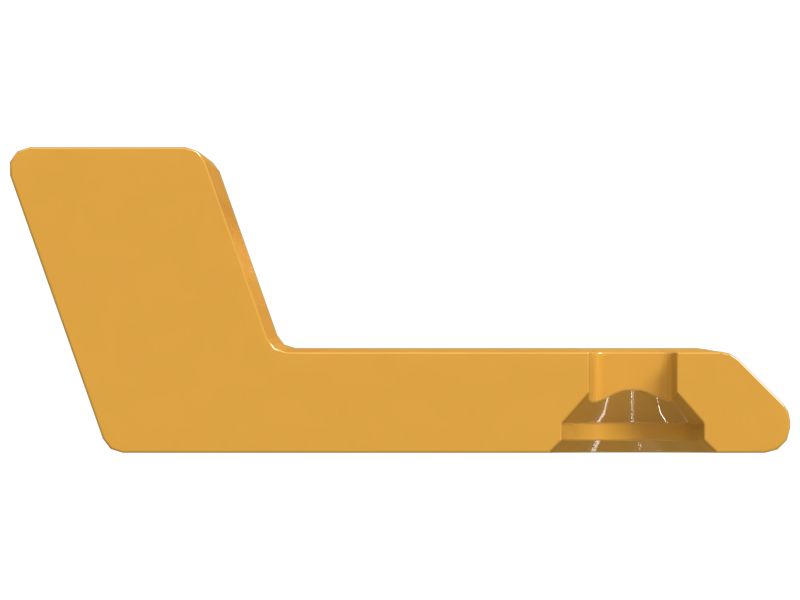

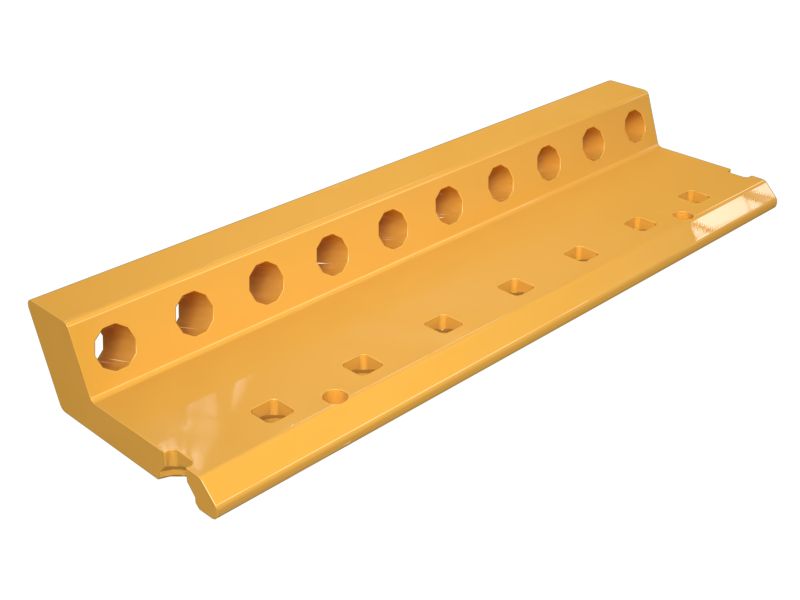

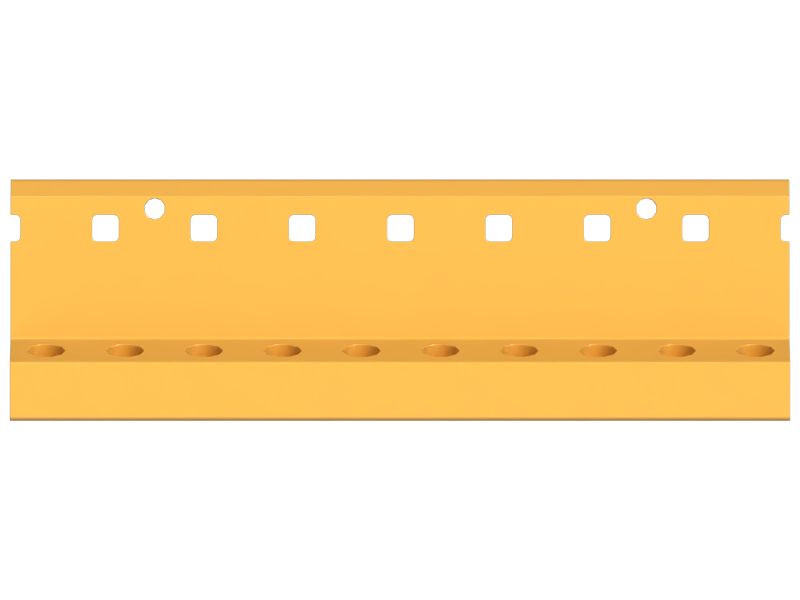

Переходная панель Cat® для системы долот грейдера 2

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 609-2917

Описание:
Система долот грейдера включает в себя переходные панели, такие как 609-2917, со смещенной конструкцией, что обеспечивает оптимальную прочность болтовых соединений и последовательное размещение долот. Канавки, отлитые в панелях, допускают наплавку или уплотнение материала для увеличения срока службы. Кроме того, в них просверлены отверстия подъемных проушин, которые упрощают установку и снятие.

Характеристики:
• Тип: для системы долот грейдера 2
• Стандартный цвет: желтый Cat
• Длина: 603 мм (23,74 дюйма)
• Ширина: 189 мм (7,43 дюйма)
• Размер квадратного отверстия: 21 мм (0,83 дюйма) (9 шт.)
• Зубьев на панель: 10
• Для использования с болтами 3/4 дюйма

Применение:
Для получения дополнительной информации см. руководство владельца или обратитесь к местному дилеру Cat.

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 609-2917

Размер отверстия (дюймы): 0,83 (квадратный) (9 шт.)
Размер отверстия (мм): 21 (квадратный) (9 шт.)
Длина (дюймы): 23,74
Длина (мм): 603
Материал: Закаленная сталь
Стандартный цвет: Желтый Cat
Толщина (дюймы): 2,87
Толщина (мм): 73
Ширина (дюймы): 7,43
Ширина (мм): 189
