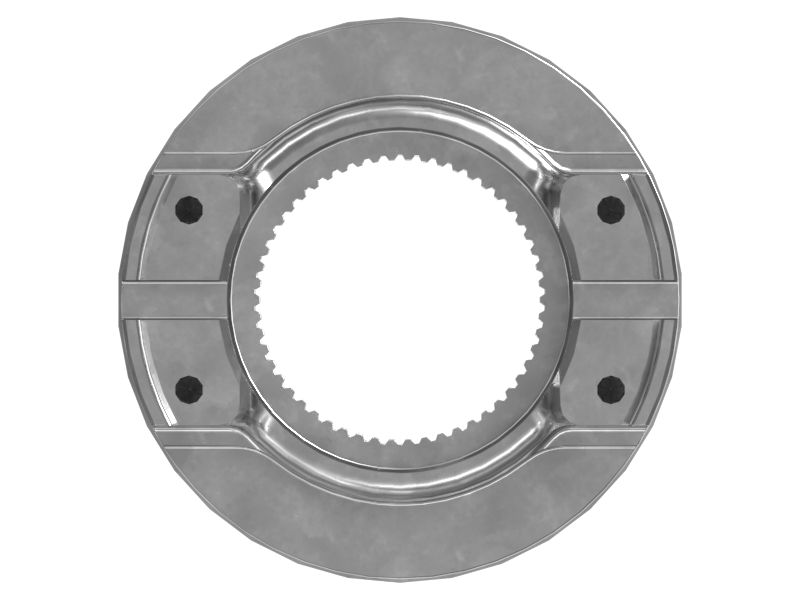

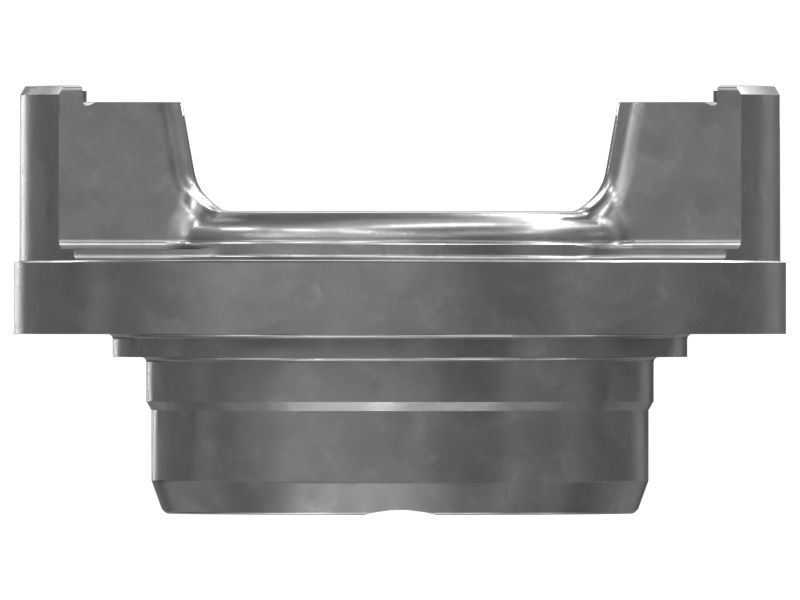

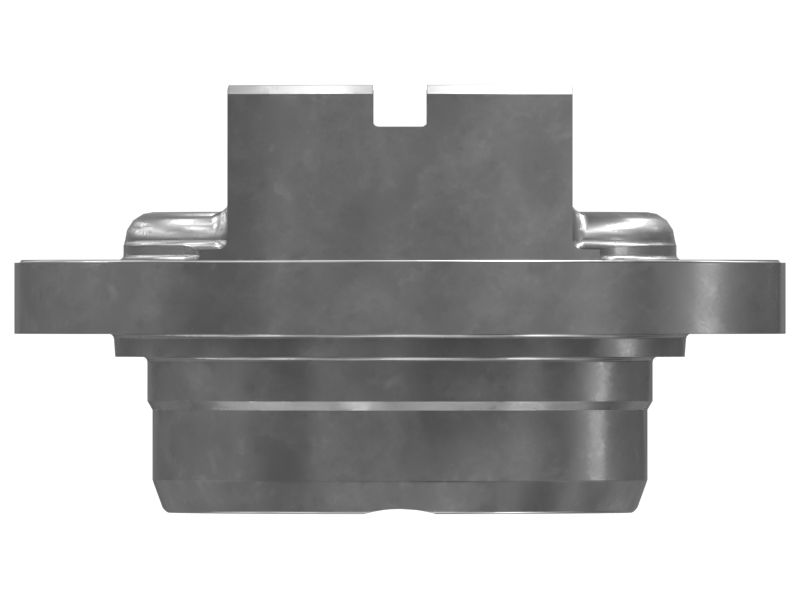

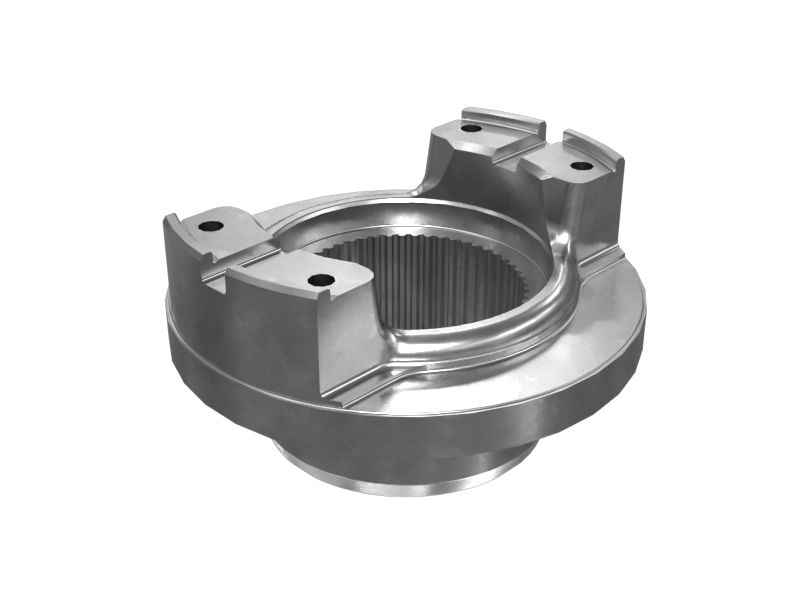

606-5557: Вилка приводного вала с 54 внутренними шлицевыми зубьями

Описание:
Деталь с номером по каталогу 606-5557 — это вилка крыла, которая крепится к коробке передач и предназначена для П-образного соединения силовой передачи на некоторых моделях самосвалов с шарнирно-сочлененной рамой.

Компоненты силовой передачи Cat должны выдерживать большой крутящий момент, высокие ударные нагрузки, а также частые смены направления и переключения передач. Cat разрабатывает и изготавливает компоненты коробки передач и бортового редуктора, учитывая эти требования. Вилки Cat предназначены для соединения жестких валов с помощью крестовины в сборе для передачи вращательного движения колесам или гусеницам.

Характеристики:
• Стальная вилка крыла 9C
• Внутренний шлиц с 54 зубьями
• Диаметр шлица основы: 99 мм (3,90 дюйма)
• Ширина: 226 мм (8,90 дюйма)
• Высота: 124,5 мм (4,65 дюйма)
• Размер резьбы: 1/2-20, 4 отверстия

Применение:
Для получения дополнительной информации см. руководство владельца или обратитесь к местному дилеру Cat.

• Диаметр (дюймы): 3,90 (основание шлица)

• Диаметр (мм): 99 (основание шлица)

• Высота (дюймы): 4,65

• Высота (мм): 124,5

• Материал: Закаленная сталь

• Количество зубьев: 54 (внутренний)

• Размер резьбы (дюймы): 1/2-20 (4 шт.)

• Ширина (дюймы): 8,90

• Ширина (мм): 226
