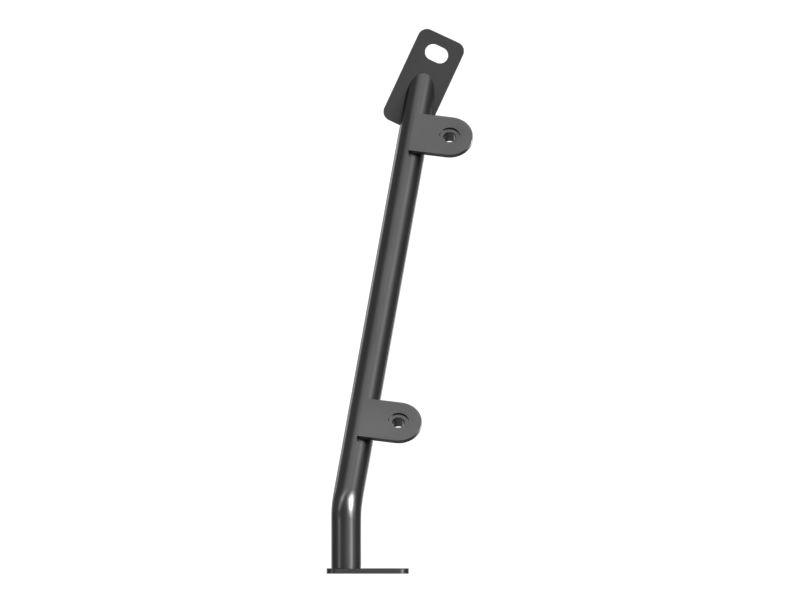

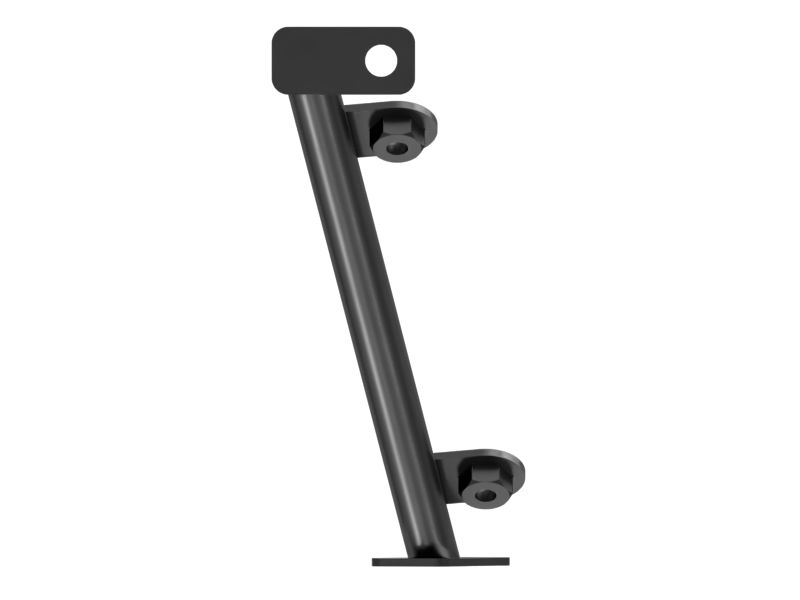

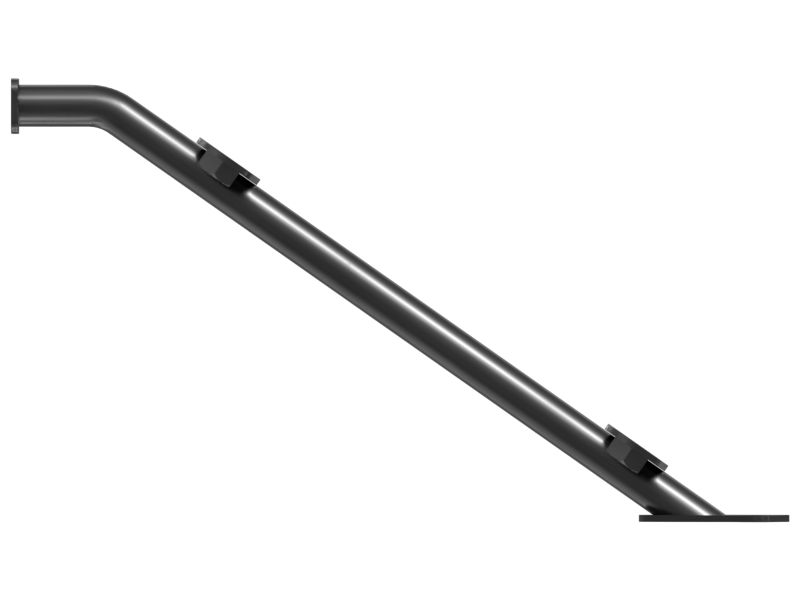

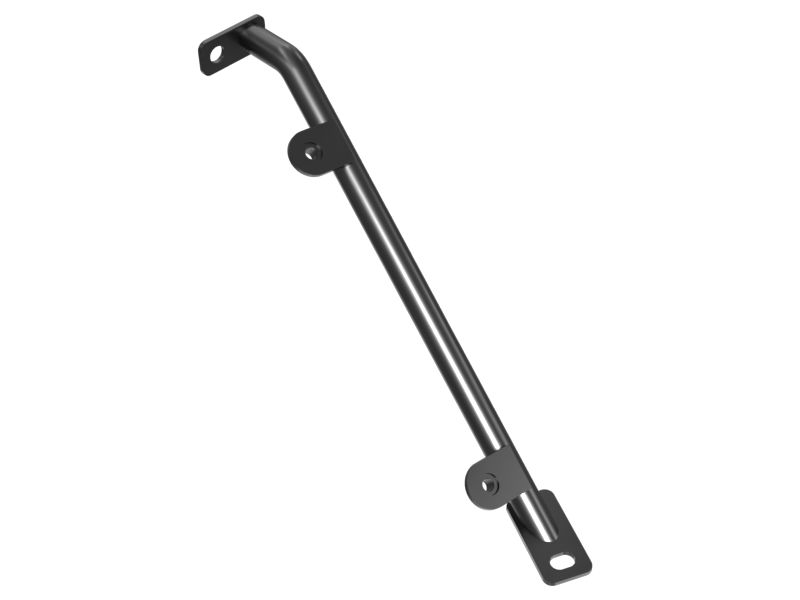

602-3851: Light Guard Tube
Cat® Light Guard Top Plate Supporting Tube
Заинтересовал товар?
Схема
Не найдено
Описание для номера по каталогу 602-3851
A Guard Tube Assembly provides structural support and acts as an attachment point for the guard assembly. The assembly includes a plate, which is a flat piece serving as a mounting point for the guard assembly. It is attached to the machine's frame and provides a stable foundation. The Brackets are elements that connect the tube to the plate. The weld nuts are threaded inserts that are permanently welded to the tube structure.
Attributes:
• Ensures precise positioning of the guard
• Withstands mechanical stresses without bending
Applications:
A Guard Tube Assembly is used to ensure secure mounting of the Guard with the Frame of the machine preventing any damage due to external factors.
Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.
Технические характеристики номера по каталогу 602-3851
-
Overall Length (mm): 355
-
Overall Length (in): 13.98
-
Overall Height (mm): 202.2
-
Overall Height (in): 7.96
-
Overall Width (mm): 94.9
-
Overall Width (in): 3.74
-
Nut Type: Weld Nut
-
Thread Size (dia x pitch) (mm): M10 x 1.5
-
Material: Carbon Steel,Alloy Mixed
-
Color: Medium Gloss Black
-
Weight (kg): 0.61
-
Weight (lb): 1.34
