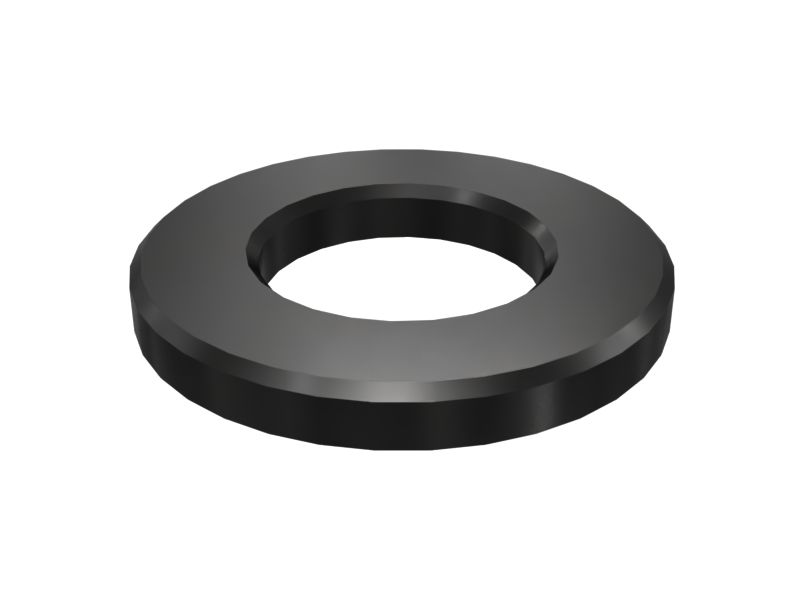

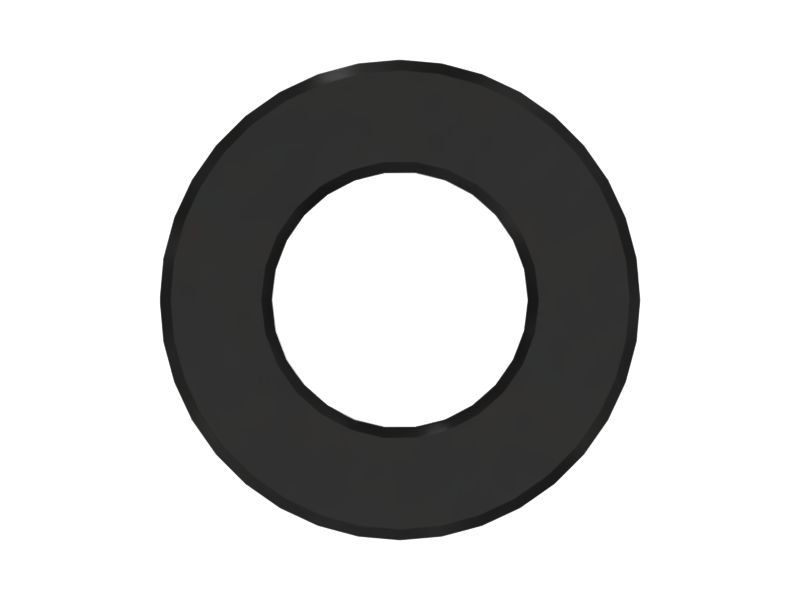

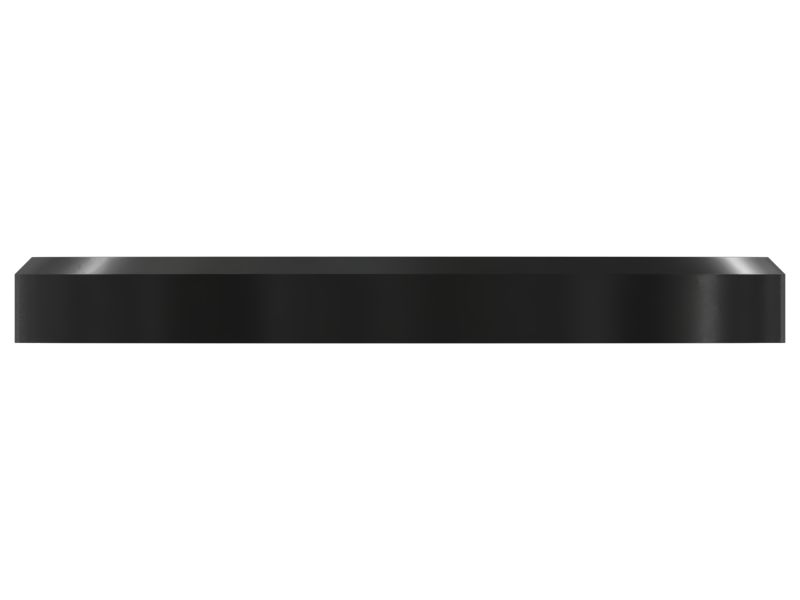

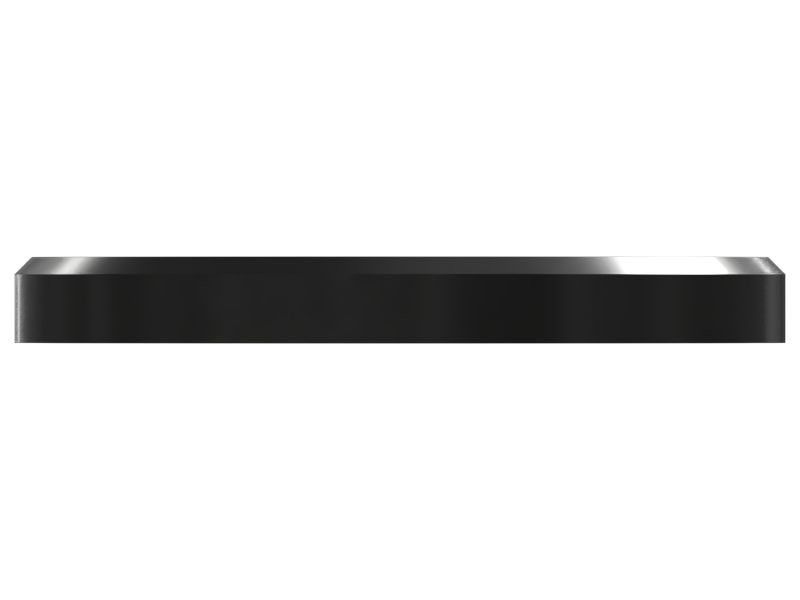

5P-8244: Жесткая шайба, внутренний диаметр 12 мм

Шайба жесткого монтажа гидравлических трубопроводов Cat® служит в качестве прочной распорки или усил

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 5P-8244

Болты Cat и соответствующие усиленные шайбы и гайки образуют единую систему, устойчиво обеспечивающую высокое зажимное усилие.

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 5P-8244

Материал: ЛЕГИРОВАННАЯ СТАЛЬ
Тип шайбы: ПЛОСКАЯ ШАЙБА
Совместимые размеры болтов (дюймы): 7/16
Описание материала: Закаленная сталь
Покрытие: Комбинация "фосфат цинка + масло" обеспечивает за
Внутренний диаметр (дюймы): 0,472
Внутренний диаметр (мм): 12
Наружный диаметр (дюймы): 0,886
Наружный диаметр (мм): 22,5
Наружный диаметр (OD) — 2 (дюймы): 0,88
Внутренний диаметр (ID) — 1 (дюймы): 0,50
Завершить: Фосфатное покрытие, пропитанное маслом
Закаленная: Да
Толщина — 3 дюйма: 0,09

Совместимые модели для номера по каталогу 5P-8244

ASPHALT PAVER

BG-225C BG-260D BG-2455D AP-1000D AP-1055D AP-800 AP-800B BG-245C AP-1050B BG-260C AP-1000

MOTOR GRADER

160H 140H 160K 140K 12H 120H 12K 120K 16G 14G 12G 130G 140G 120G 120B 140B 160G

GEN SET ENGINE

3508 3406C 3208 3408B 3304 3408C 3406B 3408 3512 3516 3304B 3412 3412C 3306

TRACK-TYPE TRACTOR

XL D7R II D6 D7H D5H D4H D3B D6H D7G D6G2 D7G2 D6R D6E D9H D6D D8K D5B D10

INTEGRATED TOOLCARRIER

IT28G IT18B IT28B

WHEEL LOADER

928G 928HZ 938K 924H 924G 930H 924GZ 924HZ 980H 970F 950F II 950 960F 936 916 936E 926E 926 950B/950E 966D 966E 950E 980C 972G 980G 966G 980F 920 966C 930 930R 930T 980B G926 G916 950B

UNDERGROUND ART TRUCK

AD30 AD55 AE40 II AD45 AD40

GENERATOR

SR4

BULLDOZER

7SU 7S LGP 8S 8A 834U 834S 6A 6S 10C 5A 5S 10S 10U 3S 3P 824S

GENERATOR SET

3516C 3512B C32 G3520C G3516H G3512H

MARINE ENGINE

3408B 3406B 3408 3304 3304B 3616 3612 C175-16 C280-6 C280-8 3412 D379A D379B D353E D353C D353D D399 3406 D398A D398B 3208

ENGINE - INDUSTRIAL

3406B

HYDRAULIC CONTROL

48 153 163 143 140 173B

INDUSTRIAL ENGINE

3304 3306 3412 3406C 3512 3516 3508 3512C D330C D379B D379 D399 D353C D353E D353D 3406 D333C

MARINE AUXILIARY

3512C 3516B 3516C

CHALLENGER

65B 65

BACKHOE LOADER

416 428 426 438 436 446B

EXCAVATOR

L FM 325C 375-A 349D2 235C 320D2 225 245 215 235 219D 245B

LOAD HAUL DUMP

R1700 II R1600 R1700G R2900 R1600G R1300

TRUCK ENGINE

C9 C-10 C-15 3176 3406 3208 3176B 3306 3306B 3406C 3406B 3406E

WHEEL DOZER

824K 824C 814

TRUCK

793F OEM 794 AC 775D 69D 773D 769D 769C 793B 789 769 773 769B

ARTICULATED TRUCK

II D300E D25D D30D D300B D250B D30C D35C D25C D350C

LOCOMOTIVE ENGINE

3512C

WHEEL SCRAPER

623F 623E 621E 631E 637E 666B 657B 637D 666 639D 627B 615C 657 651E 633 631D 633B 633D 621B 623B 651B 641B 633E 641

WHEEL TRACTOR

621E 631E II 613C 657B 641B 613 631C 623B 621B 627B 637

COLD PLANER

PM-565 PR-1000C PR-1000 PR-450 PM-565B

PETROLEUM ENGINE

3512C 3512E

ENGINE - MACHINE

C4.4 3208 3306

QUARRY TRUCK

771D 771C

TRACTOR

768C 776 768B 776B

GAS ENGINE

G3512B G3508B G3306 G3304B G398 G399 G379A G379 G3512H

VIBRATORY COMPACTOR

CP-323C CS-323C CS-431C CP-433C CS-433C CB-314 CB-614 CS-323 CP-323

SOIL STABILIZER

SS-250

ROAD RECLAIMER

RR-250

STABILIZER MIXER

SM-350

RECLAIMER MIXER

RM-350

TRACK LOADER

953 963K 973 943 951C 941B 951B 941 955K 983 955L 931

SOIL COMPACTOR

825C 815 815B

LANDFILL COMPACTOR

836 826C 816B

BACKHOE

D3 931

PIPELAYER

572G 561D 594H 583K 561M

RIPPER

6 951 955 4 977 10 5

PNEUMATIC COMPACTOR

PS-130 PS-180 PS-110

WHEEL SKIDDER

508 518 528

WINCH

528 55

TRACK-TYPE LOADER

977K

RIPPER SCARIFIER

16G

MARINE GEAR

3192 7251

WINDROW ELEVATOR

WE-851B

MARINE TRANSMISSION

7221 7211 7261
