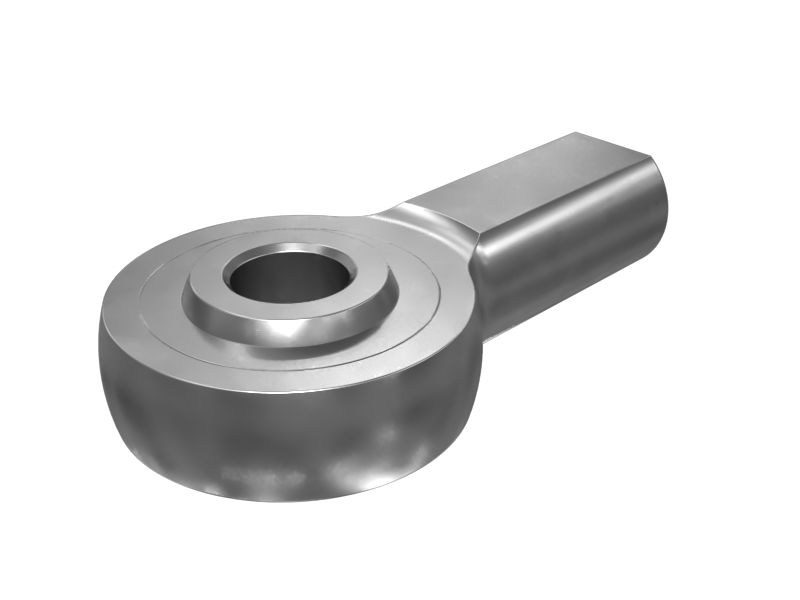

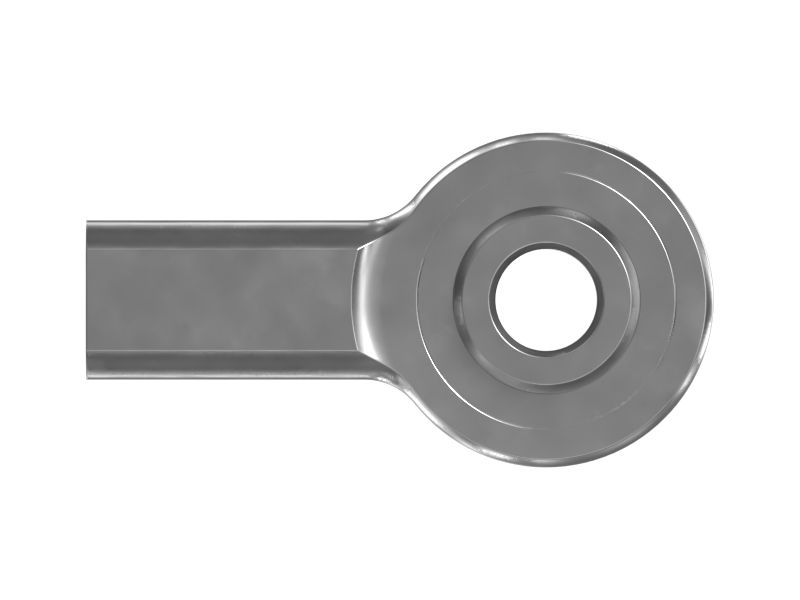

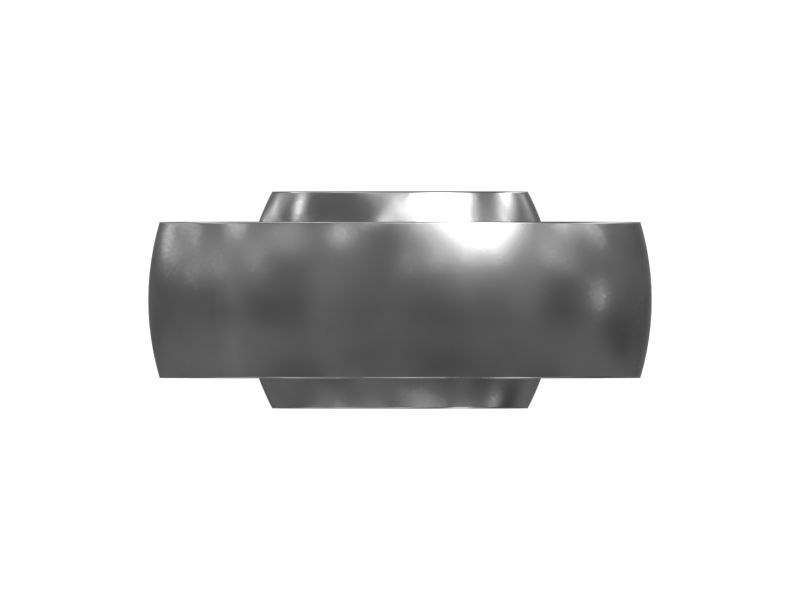

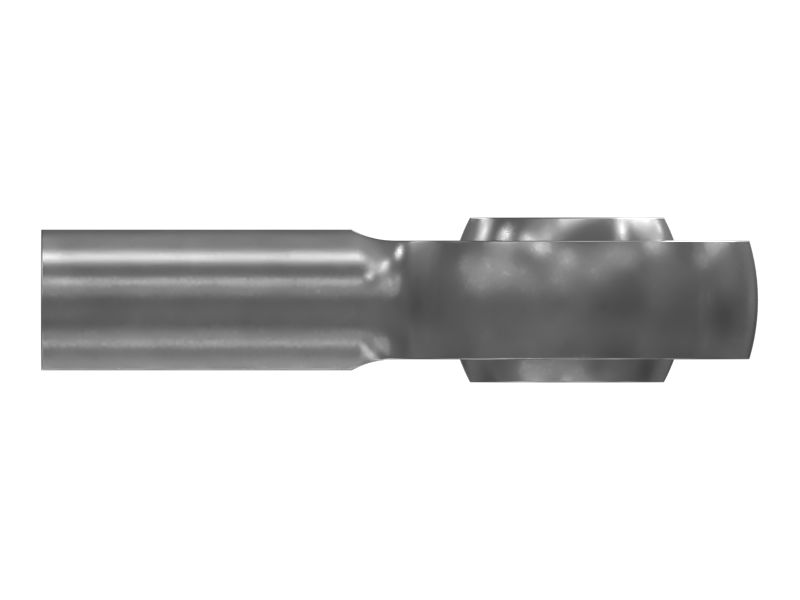

5P-7704: Головка шатуна сферическая

Описание.
Сферические головки шатунов Cat® имеют длительный срок службы, требуют минимального обслуживания и обладают высокой операционной надежностью. Сферические головки шатунов обеспечивают подвижное шарнирное соединение, которое адаптирует колебания при медленном вращении. Эти соединения также устраняют несоответствие между головкой шатуна и прикрепленным валом. Сферические головки шатунов включают глазообразную головку со встроенной стойкой, которая образует кожух для сферического подшипника. Подшипники снижают трение и обеспечивают защиту между сопрягаемыми деталями. Они специально разработаны для работы на низкой и средней скоростях с большими нагрузками и малым или средним боковым смещением.

Характеристики.
• Размер 5.
• Длина: 35,6 мм (1,4 дюйма).
• Размер резьбы: 1/4-28.
• Длина резьбы: 16 мм (0,629 дюйма).
• Угол поворота: 16°.
• Материал: сталь.
• Высокая грузоподъемность.
• Легкость установки и снятия.
• Подходят для высоких статических и переменных нагрузок, а также ударных нагрузок.

Применение.
Сферические головки шатунов Cat обычно используются в тягах или рычажных механизмах и узлах управления, где крайне важны прочность и гибкость.

• Диаметр штока (дюймы): 1/4

• Диаметр (мм): 25,9

• Описание материала: Сталь

• Высота — C (мм): 11,13

• Расстояние до отверстия под палец — A (мм): 35,6

• Диаметр головки штока — B (мм): 25,9

• Тип головки шатуна: Сферический

• Длина резьбы (мм): 16

• Высота — C (дюймы): 0,438

• Расстояние до отверстия под палец — A (дюймы): 1,401

• Диаметр — B (дюймы): 1,019

• Длина резьбы (дюймы): 0,629

• Шаг резьбы отверстия: 28

• Диаметр головки штока — В (дюймы): 1,02

• Material: Low Alloy Steel
